Paso 10: Las caras del metro

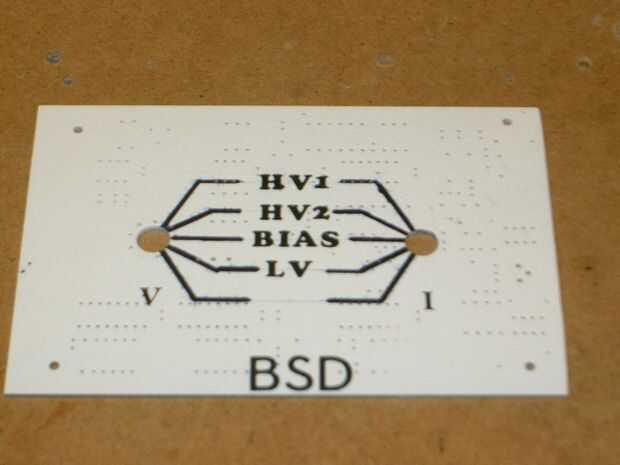

Decidí meter todas las cuatro salidas variable de voltaje y corriente. Los dos metros debían ir en la parte frontal de la caja y al interruptor de selección mide las salidas. Ya que no permite espacio en la placa superior para los interruptores tuvieron que ir al lado de los metros que, supongo, era igual de bien. He seleccionado un pedazo de PCB para servir como la placa del interruptor. He cortado a 4" por 6", taladrar dos orificios de montaje del interruptor giratorio y aerosol pintado con esmalte blanco. Entonces más de la Letraset se aplicó como se puede ver en las fotos. Dibujé las líneas con un rotulador pero sangró un poco en la pintura – ugh!

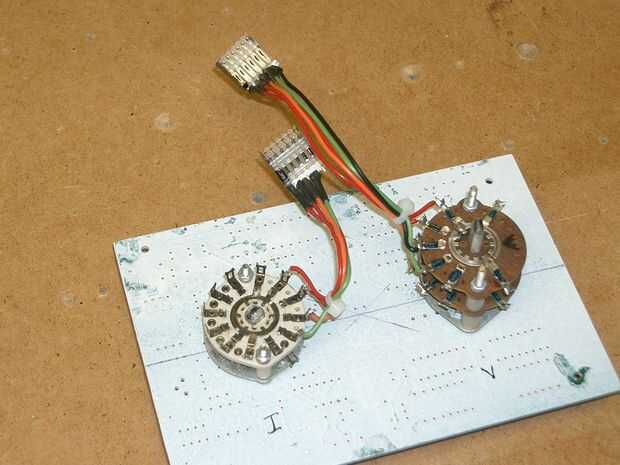

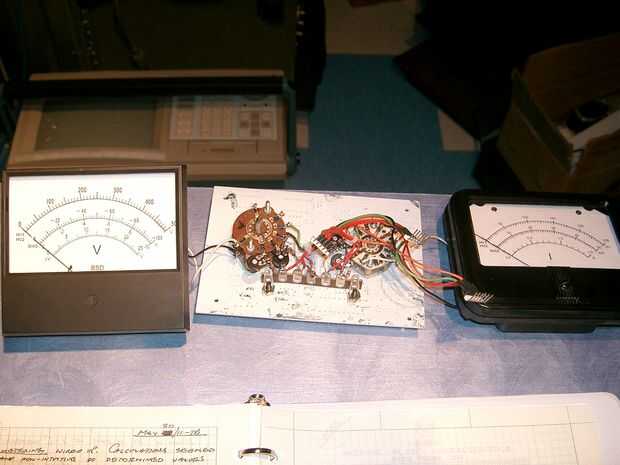

Corto, connectored alambre racimos soldadas en y se montaron los dos interruptores. Estos conectores se acoplan con los demás sobre la placa superior. Tanto interruptores de 2 polos, 6 o 7 tipos de tiro. Dos polos son necesarios para el selector de corriente puesto que tiene a ambos lados de un resistor sensor de corriente de serie en cada fuente. Dos polos no son estrictamente necesarios para el selector de voltaje pero vinieron en prácticos al medir el voltaje bias negativo que permite las conexiones del movimiento metro a invertirse en ese caso. En cualquier caso, un problema más difícil salió a la luz. Cómo hacer caras correspondiente del instrumento.

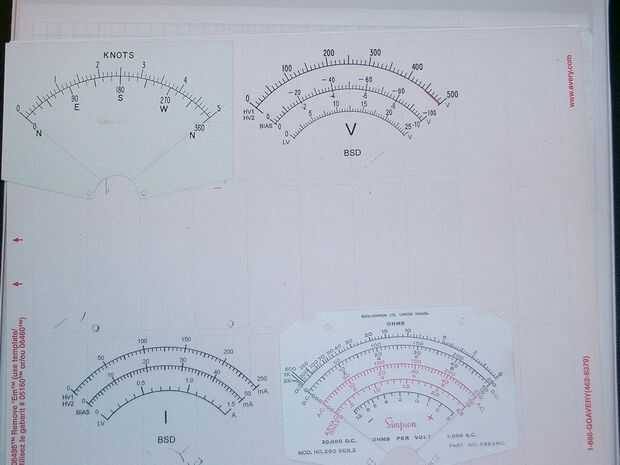

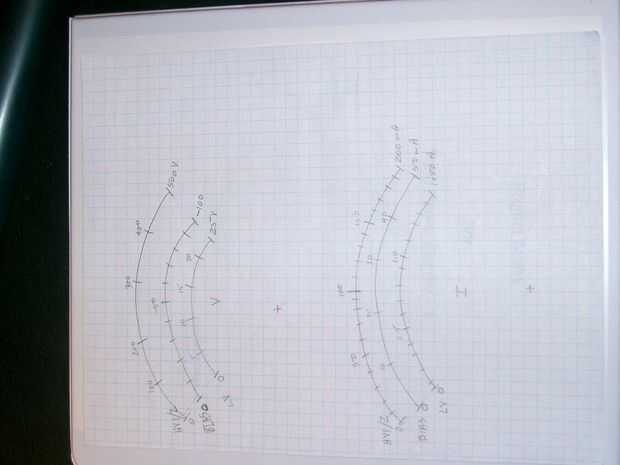

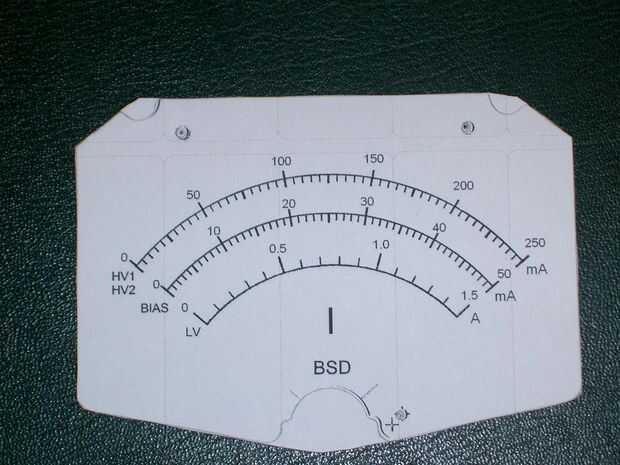

Las caras de metro originales fueron completamente equivocadas para mí. Uno fue marcado en nudos y dirección del viento y el otro fue rescatado de un viejo Simpson 260 V-O-M. ¿Alguien recuerda los Simpson 260? Otro oldie y goody desde los años 60. He bosquejado lo estaba buscando entonces desmontado y extrae las caras de dos metros. He analizado en mi PC y utiliza pintura para deshacerse de todo lo quería incluyendo números pero mantuvo la mayor escala lineal. Yo utiliza esta escala para hacer copias más pequeñas con el mismo centro. En las escalas de medición de corriente necesitaba una escala lineal con 3 grandes divisiones y tics 5 (o más) entre cada uno. Para esto usé una copia de prueba de medidor básico 3.01 por tonelada Software ( http://www.tonnesoftware.com ), imprimí, vuelve a analizarlo y cortar y pegarlo en mi imagen de la pintura y terminó con números nuevos, marca «BSD», etc..
Ahora, tuve que imprimir el resultado sobre el papel pegajoso con respaldo pude pelar y pegar en las escalas de metal metro...

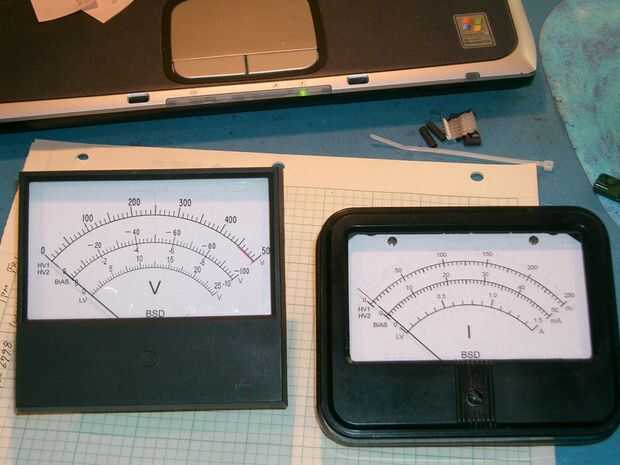

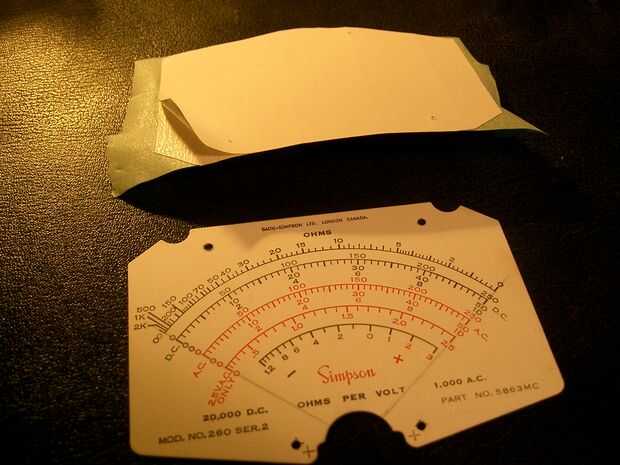

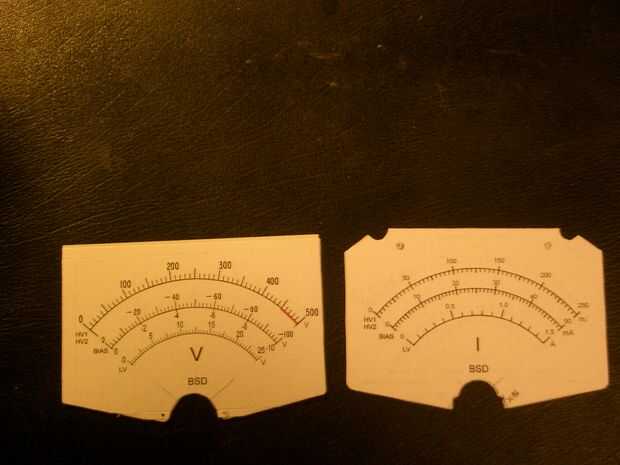

Todo lo que tenía en la forma de etiquetas adheribles era unas hojas de carpeta etiquetas 1 ½ "x 3". Mi esposa resuelto éste. Ella dijo imprimir las escalas en una hoja de las pegatinas, recortar al contorno de las caras del metro, luego cubrirlas en la cara impresa con cinta de pintor verde. A continuación les perfore con tachuelas a través de los orificios de montaje. Esto que lo hice. Ahora con las etiquetas adhesivas celebró junto con la cinta de pintor, había despegado el papel de cera protector para la cara de meter toda y me coloca cada nueva cara en su plato, intentando lo mejor que pude para alinearlos con los orificios de montaje usando los agujeros ya perforados en las nuevas escalas de papel. Una vez hecho esto, pela apagado la cinta verde y Voila! -nuevas escalas en las viejas placas. Luego volver a montara las placas sobre los movimientos del metro.

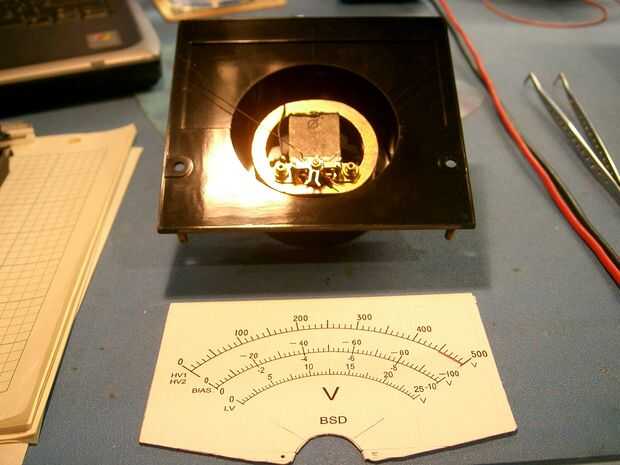

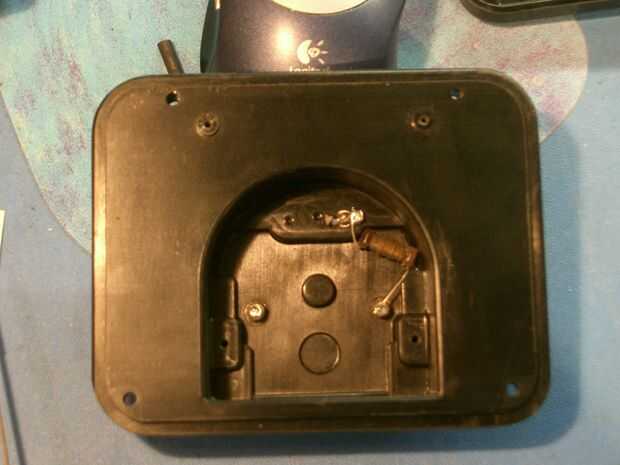

Mientras tanto, el 260 viene con la caja del medidor y placa del interruptor frontal y bisel todos moldeados en una sola pieza de baquelita. Después de vaciar totalmente el cuerpo 260 piezas de la parte del interruptor tuvo que hacksawed fuera y luego terminó en la amoladora de banco. (Esta parte pone un montón de polvo de la baquelita en el aire sin dejar de mencionar que requieren de la rueda de molino para ser revertida). El filtro de aire HEPA había ganado su subsistencia ese día.
El frente de cristal de los Simpson 260 se había ido así que corte algunas Plexiglas ajuste, pulido buena y atornilladas en. Poner detrás en el metro causó la aguja alrededor de la onda y ser generalmente raro. Esto me desconcertado hasta que me di cuenta de que el plástico había se cargan con electricidad estática y este cargo impulsó la aguja por todo el lugar, por lo que fuera con el filtro de aire nuevo, esta vez con iones encendido. Pasar este aire sobre la cara del medidor fijada perfectamente.
