Paso 4: El chasis
Como lo he hecho antes (ver mi proyecto tubo trazador de curva, aquí:
),
He utilizado un plano 1/8" thk 19" rack panel de aluminio que tenía en el antiguo "bin gloria" como un "chasis". Éste ya tenía unos agujeros en ella pero no me imaginé que serían cubiertos o borrados por nuevos orificios para venir. La placa estaría plana, nivel con el suelo y apoyada en cuatro lados por una caja de madera sin fondo. El cuadro, como antes, ser fabricado de estantería de aglomerado chapeado sobra.
En la placa de...

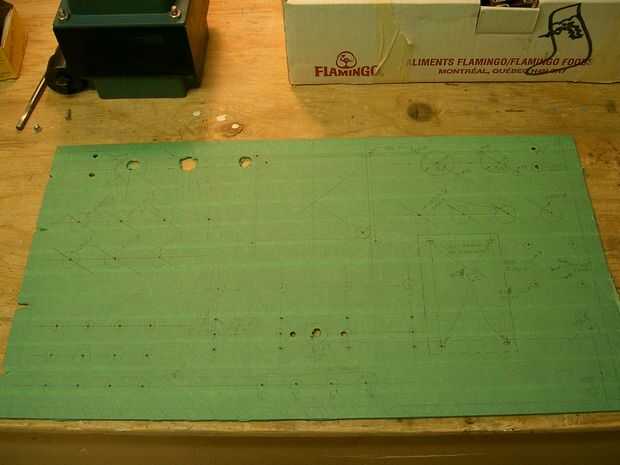

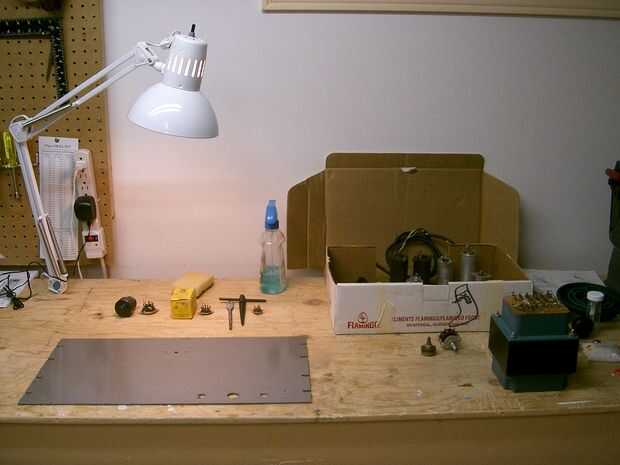

La primera foto, arriba, muestra lo que inicié con. Así que después de limpiarla con Javex y cubriéndola con cinta de pintor (que no deje pegamento cuando estafan incluso después de meses), trató de unos arreglos de las piezas y marcadas las posiciones de todos los agujeros excepto los pequeños agujeros para los conectores de tubo. Pensé que la mejor manera de ésos era permitir que las tomas se me diga de una vez sus grandes agujeros fueron cortadas. Al taladrar agujeros siempre utilizar un sacador de centro y un agujero piloto. Y mejor usar dos o tres tamaños de broca para trabajar hasta un gran agujero.

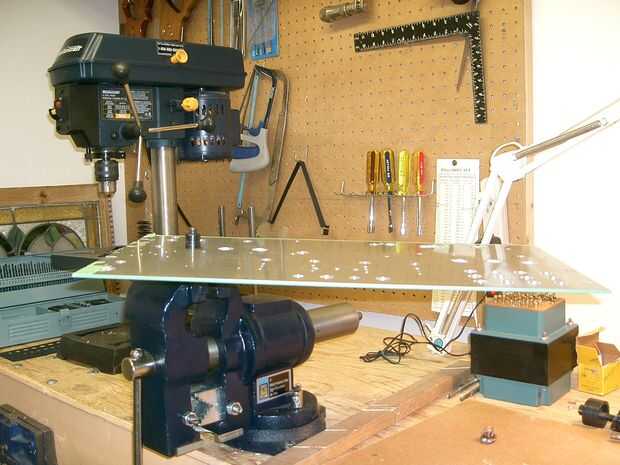

Todos los grandes agujeros para los enchufes, las dos luces y las tapas de los grandes se cortan con dos golpes de Greenlee. El tiro siguiente muestra uno en un torno. Rotación el metal alrededor de la mordaza con el sacador-cabeza del perno con abrazadera en el tornillo de banco como esta era la única manera de conseguir el suficiente esfuerzo de torsión en el punzón para cortar el aluminio de 1/8" de espesor. Créanme, he hecho un par de agujeros con una llave solamente y es un asesino. Si intenta esto, permítame recordarle que el golpe va a salir limpio de un lado y una cara rasguñada para arriba. El lado limpio es la cara que se muestra en la foto para que la foto muestra la manera equivocada de hacerlo desde el lado del metal que debía ser para arriba en el artículo terminado era el lado hacia abajo en la foto. Puedes ver los rasguños alrededor de algunos de los conectores de tubo.

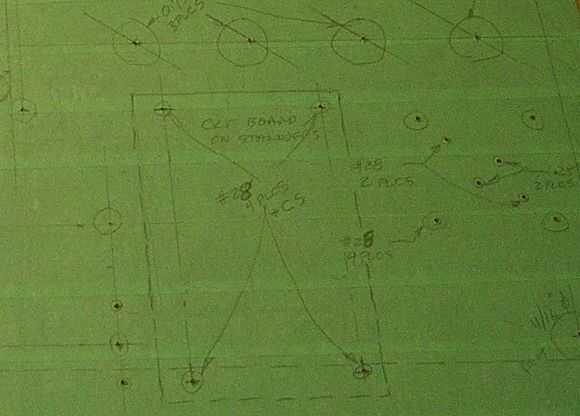

Los cuatro orificios en hundido que brillantemente en la siguiente foto son para una pequeña tabla de rendimiento de separadores que yo sabía que necesitaría de algunos de los circuitos discretos.

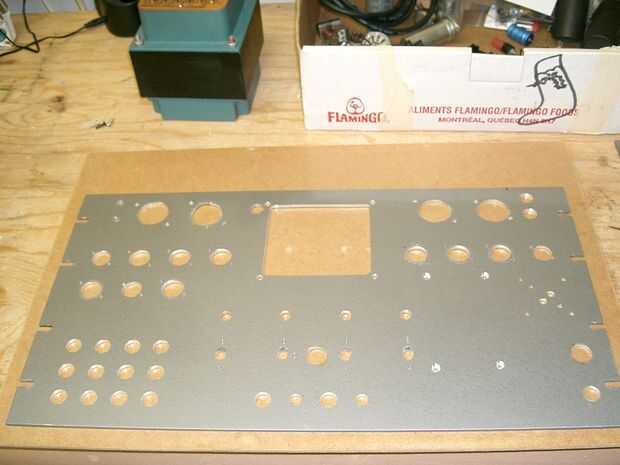

La abertura grande para el transformador de energía realizó dos agujeros bastante grande en las esquinas opuestas y luego enhebrar una hoja de Sierra Gorda a través de él. La Sierra de calar (potencia) fue capaz de cortar el material, pero necesitaba paciencia para permitir que lo hagan lentamente. Después de alguna presentación... Voila! Entonces los agujeros pequeños que fueron presentados según medidas tomadas desde el transformador y perforado. Algunas regletas de 7 polos se atornillan en donde pensé que sería necesario. Fue celebradas por los tornillos de zócalo del tubo. Sus pestañas de montaje tuvieron que ser en forma de costumbre en la amoladora de banco para que encajen.

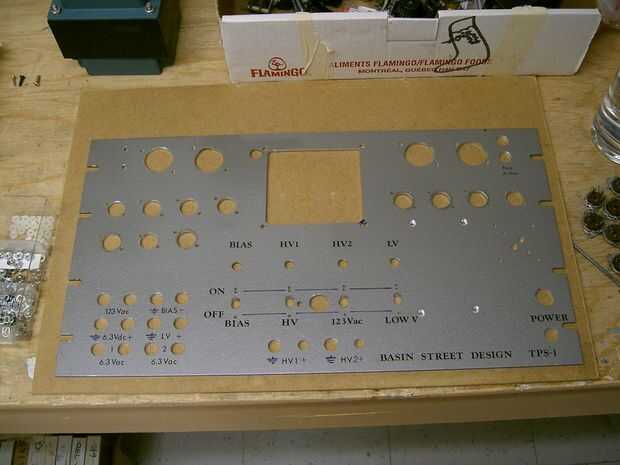

Ahora todos los controles, vinculante puestos, interruptor, etc. están marcados, en este caso con letras Letraset de prensa-en la transferencia. Otra tarea laboriosa. Lástima no pude alimentar a la placa a través de una impresora... hmmm. A continuación, tiene cubiertos con 2 o 3 capas de acondicionador en spray y permitir que seque durante la noche entre las capas.

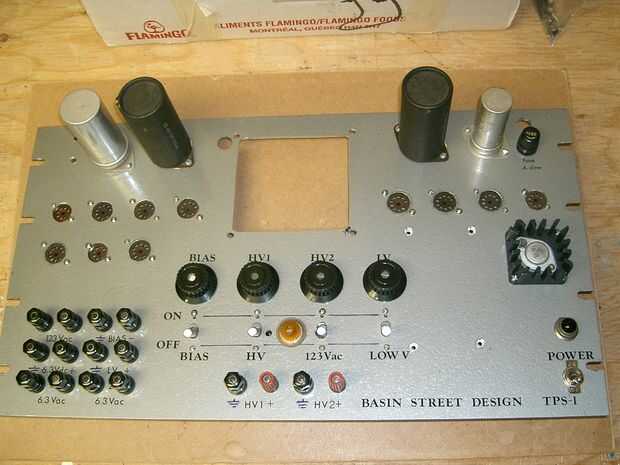

Y luego todas las piezas están montadas mecánicamente.

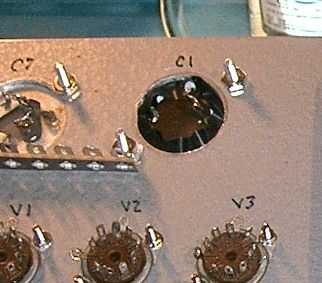

Sobre las tapas de filtro grande: hay dos pares de condensadores de filtro grande, C1, C7 y C2, C8 que se apilan circuit-wise para que su tolerancia de voltaje combinado supere 700V. Así, la parte superior de cada par debe ser completamente aislada de la placa. Afortunadamente, conseguí dos 125 uf/350V electrolítico latas de los 545 de Tek que fueron cubiertas en papel negro. Se puede ver en la foto 7 de arriba. Pero la parte inferior de ellos todavía fue expuesta así que formó un aislante de un cartón delgado (tarjeta de Navidad) y cinta aislante y apretado entre la lata de la tapa y la carpintería de metal. Que puede cap se suscitan 275V que DC sobre la tierra y el aislamiento de ad-hoc hace muy bien (hasta ahora).
