Paso 5: El primario del transformador y las conexiones de filamento
Este transformador tiene no menos de 7 (cuenta em siete) 6.3VAC bobinas del filamento. Faltaba algunos de ellos para la materia de baja tensión y, por supuesto, a luz los tubos pero me quede con 2 bobinas de alta corriente para dedicar para salida incluyendo una potencia de aproximadamente 9 A (!) y otro para 5 A.
Los filamentos del tubo que conectado con el habitual par como las mejoras de audio para reducir zumban de recolección. Esto puede o puede no ser importante aquí pero ya que estaba libre, lo hice. Torcer el par es también fácil de hacer teniendo una longitud de unos 12 pies de cable y sosteniendo los dos extremos juntos en un vicio (o algunos tal y agarrando el punto medio en el portabrocas de un taladro portátil pequeño. El trabajo se realiza en aproximadamente 15 segundos dando unos 5 pies de par trenzado.

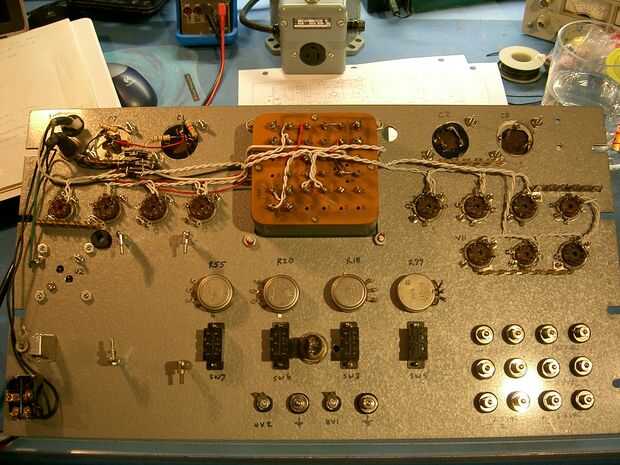

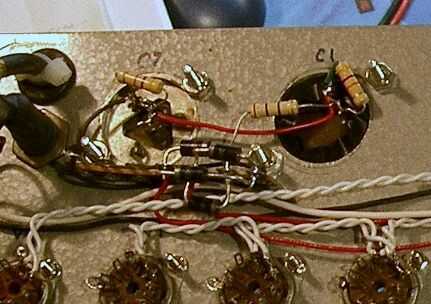

El 2 º tiro aquí también muestra los puentes rectificadores y latas de tapa de filtro para las secciones HV cableadas. Los puentes rectificadores son realmente cuatro diodos 1N5408 individuales. Yo podría han utilizado del 1N4007 si tuve alguno pero estos eran los únicos que tuve que mantendrían la tensión. Usé de 1N4004 en otros lugares. De nuevo, estoy tratando de no comprar cosas pero más adelante me parece que voy a tener que romper para unos pedacitos pequeños (sobre todo resistores de 2 vatios).

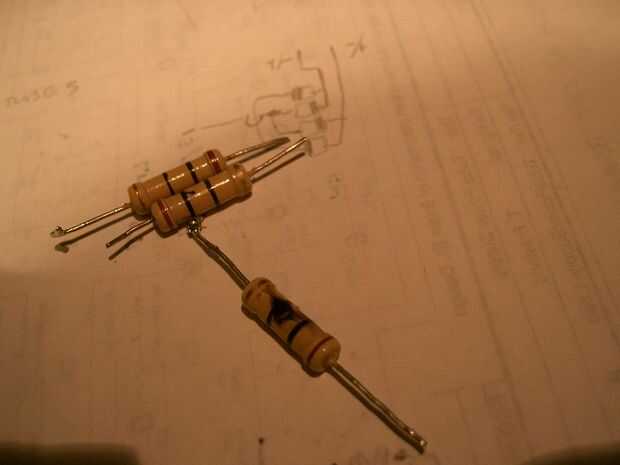

Estas grandes series hilos casquillos fueron sesgados con una resistencia de 47K/2W a través de cada uno para asegurarse de que el voltaje a través de ellas se dividió más o menos uniformemente. También tuvo un toque de Tek y alimentados a cada par resistencia 10 ohmios/2W (que compré en una casa de hobby local). Después tuve en y comenzaron a aplicar tensión que encontré va apagado como palomitas de maíz. Eran tipos de película de carbono! No realizar mucho actuales o soltar mucho voltaje (menos de 2V) pero si una grieta microscópica que se desarrolla en su interior ese crack repentinamente tiene varios cientos de voltios a través de él y le arco encima hasta que la resistencia esté tostada. Esto puede tomar un minuto para hacer pero termina con fuegos artificiales! Reemplazándolos con alambre-herida tipos curaron que uno (sí, sí, yo debería haber sabido...). Os muestro tres de ellas (de 4) que falló.
