Paso 6: La materia de baja tensión
Lo del LV se armó a continuación ya que es bastante independiente, no depender de nada más que lo que viene del transformador a trabajar...

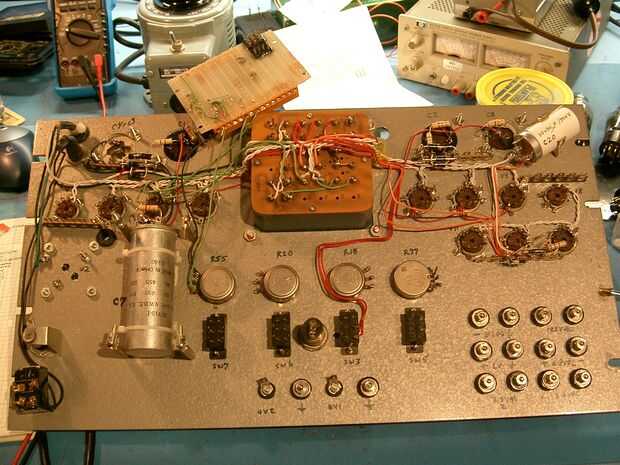

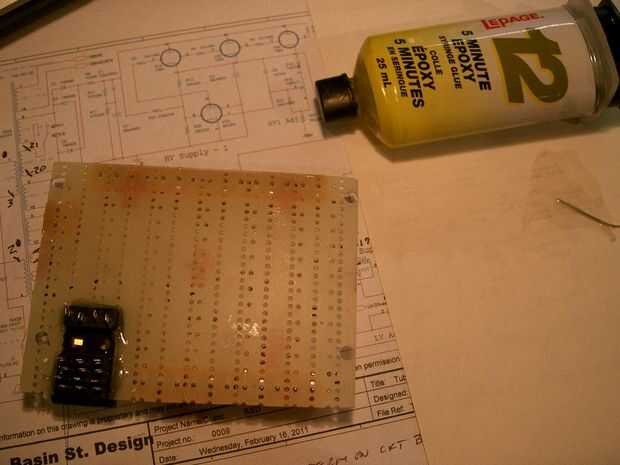

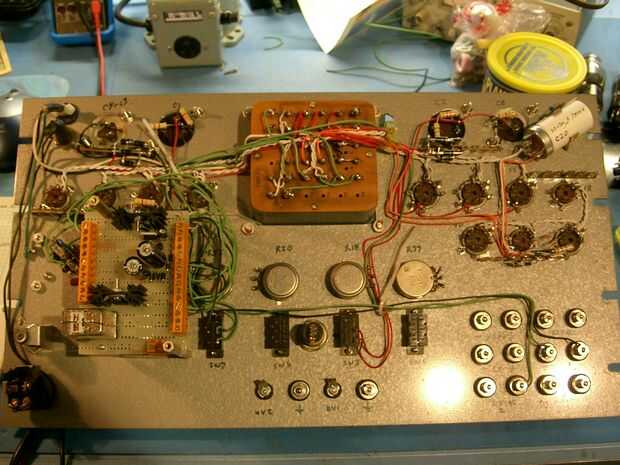

La mayor parte de fue construido en el tablero de perf que monta sobre los separadores. Puesto que quería hacer las cosas de LV de cuando yo quería, entonces el variable LV, 6.3V fijo y dos flotantes 6,3 salidas VAC todo fue a través de un relé, K1, era controlada por un solo interruptor, SW7. La bobina del relé fue emparejada con un diodo de captura, D25 que "coge" la bobina de corriente cuando el interruptor está apagado como relé de DC los bobinas deben ser. Este diodo proporciona una trayectoria para la corriente de la bobina cuando el interruptor se abre para que voltajes muy grandes no se desarrollará a través de la bobina como su campo magnético se derrumba. Si esto no se hace entonces cualquier conmutación electrónica, como un transistor, etc. podría ser destruido. En mi caso, la formación de arcos puede haber tostado los contactos del interruptor después de un par de años. El relé se monta en un zócalo que se epoxyed a un recorte en la Junta.
Las varias fuentes de LV necesitan estar conectado con el resto de la unidad así que un par de filas de tornillos terminales se aplicaron también con pegamento epoxi.
La + fuente de 18V, U4, fue construido y como con el fijo 6.3V fuente, el conector de tierra del regulador de tres terminales es parcial, en este caso de 13V para que sea regular en + 18V hacia fuera. El 7805 es en sin disipador de calor puesto que provee sólo un par de miliamperios-regulador 100V.

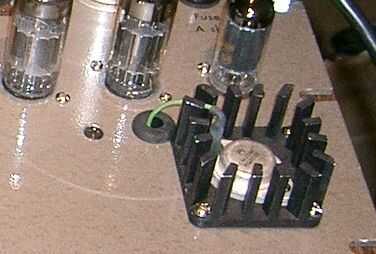

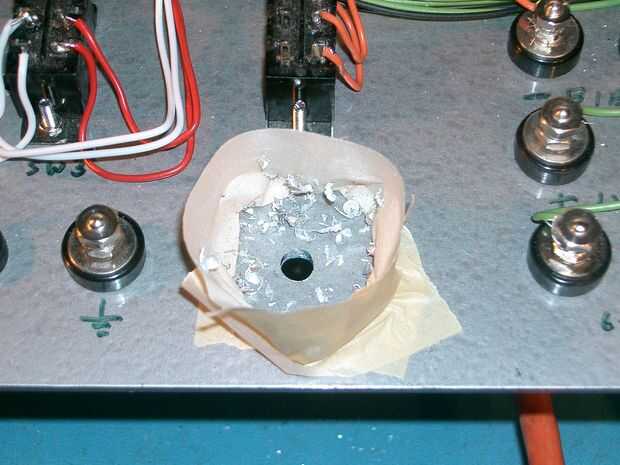

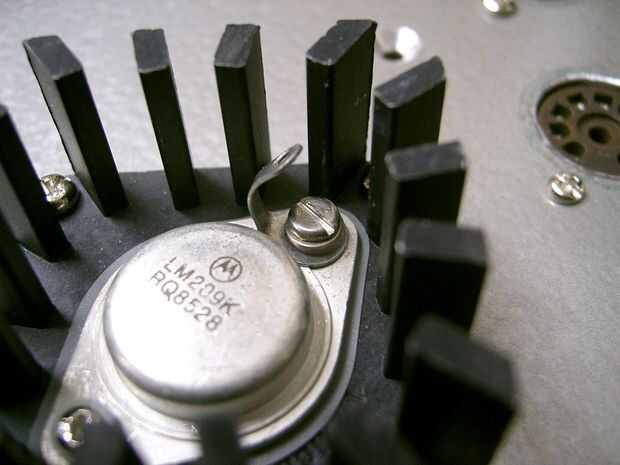

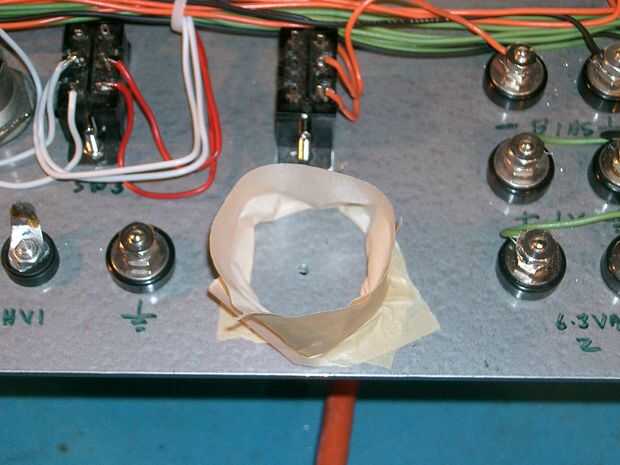

El fijo 6.3V regulador, U2, es un antiguo regulador de LM209K 5 V en un caso de a-3 montado en la placa de aluminio. Curiosamente, esta parte no tiene ningún terminal por la patilla GND que no sea el caso, que debe estar aislado de la placa y el disipador de calor. Así que poner una etiqueta de soldadura en uno de sus tornillos. Habiendo descubierto esta tarde, creo que tengo que perforar un nuevo agujero y poner en un ojal para el cable que va a esta etiqueta. Poner un agujero ahora significó que desperdicio de metal podría volar por todas partes así que hice una barrera simple con cinta de enmascarar antes de taladrar como demuestro con otro agujero que necesitaba más adelante. Este regulador puede poner hacia fuera aproximadamente 1,5 y con 4-5 voltios de arriba necesita un disipador térmico capaz de disipar 7W o más.
El regulador variable de LV, U3, era un tipo similar de tres terminales, pero con una baja de referencia voltaje incorporado, unos 1.25V. Esto significa que con un pote de la salida puede ser en cualquier lugar entre 1.25V a tan alto como el entrante que en este caso se trata de 24VDC. Limitar a + 20V. El piloto fue también por cable aquí.
Este no es el lugar original en el circuito para el piloto. Iba a ser un foco de 6V con un arrollamiento de filamento pero cuando vi que el portalámparas fue puesto a tierra firmemente al marco y no tuve 6.3V a tierra la bobina disponible echó un vistazo en qué bulbos que tenía y empedradas una manera cursi para mantener una bombilla de 30V en el sostenedor de la lámpara. De lo contrario hubiera tenido a tierra una de mis fuentes de filamento "flotante" y que era simplemente inaceptable.
