Paso 7: - 100V Bias regulador
Este circuito abarca V10 y V11, V13 y piezas circundantes. OK, aquí es donde fui las tuercas con el circuito, lo admito. Pero el circuito en el manual de Tek parecía tan genial que tuve que probarlo. Este circuito fue extraído del manual de Tek 545 verbatim en filosofía y arquitectura pero con mucho de los valores cambiado desde el 545 regulado a -150 y utilizado como referencia de precisión, una referencia 5651 tubo (que había decidido no gastar en este proyecto). Sólo necesario para generar - 100V y utiliza un par de Zéner para hacer la referencia de 85V necesitaba. CONDIMENTADA para arriba realmente bien, mostrando sólo un par de milivoltios de onda, sin embargo especia NO es garantía de éxito, simplemente muestra que el circuito puede funcionar y generalmente solamente si un puñado de otras cosas (que madre naturaleza señalará pointedly) se tienen en cuenta.
En mi caso, el circuito oscila como badajos a cerca de 60KHz. Ahora, un ingeniero fastidioso puede analizar matemáticamente el circuito para establecer que su respuesta de ganancia y lazo cerrado lazo dinámico no sus criterios de estabilidad, luego tranquilamente idear una solución quirúrgica y uñas en el primer intento. No tengo mucho tiempo o paciencia. Busqué a los sospechosos de siempre y comenzó a empujar los condensadores pequeños en lugares con la esperanza de descubrir lo que la haría callar. He encontrado que poner un cap pf 47 en V10 de la placa de red lo hizo, en su mayoría. Así soldar en pf 100 para estar seguro (lo que el ya mencionado ingeniero podría llamar "poniendo un polo en el origen de la trama de Nyquist"). La salida tiene 10-15 mV P-P de ondulación. No tan bueno como los 3 mV reclamados por Tek en 1956 pero bueno bastante para el rock ' n ' roll en mi libro.

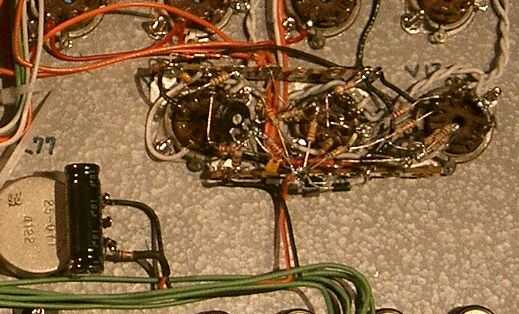

-100V es calibrado una vez sólo con R84. Supongo que debo han mencionado antes que su salida no es ajustar desde 0 - 100V o en todos. R84 es el bote pequeño, negro, acabado en la segunda foto sobre la izquierda toma del grupo de los tres. Sus un desastre bastante pero su bonito y compacto. Regulado - 100V se trata ese punto en la imagen donde el color negro y naranja cables vienen a él desde la parte inferior y un montón de fan resistencias hacia fuera de él a varios puntos en las tomas.

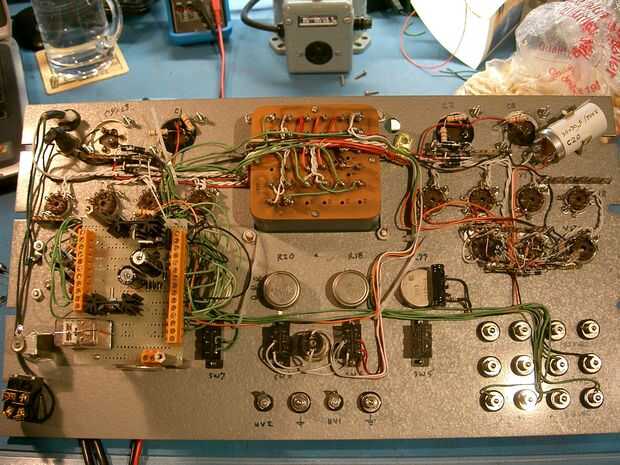

El condensador blanco visto en la esquina superior derecha de la primera foto es la tapa del filtro C20 que tuvo que ser aislado de la tierra. Envolver en papel grueso (más tarjetas de Navidad) y poner en un clip lo hizo.
Variabilidad de la tendencia de salida de voltaje es proporcionado por el siguiente circuito formado por Q6, U5 y asociados ollas y cosas. Ver el siguiente paso.
