Paso 8: El circuito de polarización de salida
![]()
Originalmente pensé que el sesgo se podría ajustar de 0 a - 100V con un simple bote colgado entre esos dos extremos. ¿Recuerdas lo que dije sobre la madre naturaleza? Comenzó a arco, hacer ruido como antes con el trazador de curva de tubo que también tenía un bote con un montón de voltios a través de él. So... Lo reemplacé con el circuito de Q6, et al. Ahora hay menos de 1 V a través de la olla, R60, y los TIP29 toma el calor aunque realiza sólo 2 mA. El colector de los TIP29 alimenta el OPAMP, U5, un LM741 para almacenador intermediario la tensión al conector de salida. El 741 puede estar parado solamente cerca de 44V máximo entre sus pines de alimentación, así que para evitarlo, he insertado dos transistores Q2 y Q4, para reducir la disposición de 30V de 100V. Así, el 741 no saltar, que es útil. Las bases de estos dos Qs son conducidas desde la salida de la 741 sí mismo. El resultado es 30 V aplicada en el OPAMP se deslizará hacia arriba y hacia abajo dentro de los 100V disponibles que nunca se altere el tamaño. Siempre es 30V independientemente de la tensión que el 741 es buffering. Para dar capacidad de corriente de salida, el 741 conduce un transistor de potencia, un TIP30, que está dentro del bucle de retroalimentación de la 741 y por lo tanto significa que, dentro de un par de milivoltios la salida, en el emisor de la TIP30, es el mismo que en el colector de Q6.

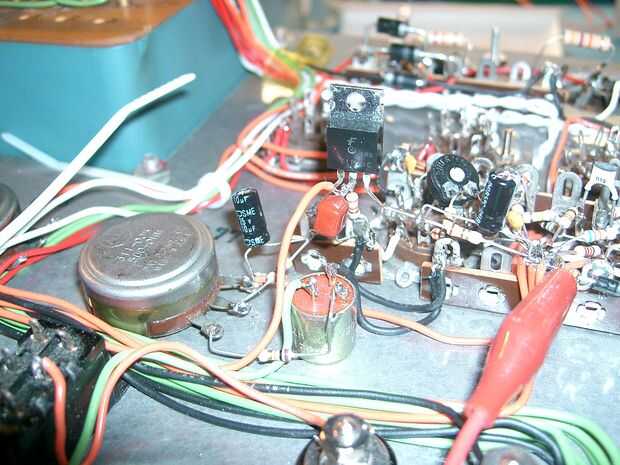

Este circuito fue construido en un par de terminales ha añadido después de que empecé el cableado. He intentado Mostrar en otro disparo.
El precio a pagar para este arreglo es que el 741 (o TIP30) no puede ir dentro de unos pocos voltios de tierra o 100V. No me importa la 100V parte tanto como el crucial 0 - 10V de rango que es necesario para todos los tubos de pequeña señal. Por qué es pot, R77, está allí y cambiar, SW1B, a elegir entre el R77 limpiaparabrisas o la salida del 741. Este bote es el más pequeño al lado de uno más grande.
Algunos valores medidos:
Salida ripple (hasta 10 KHz BW): < 2,5 mV P-P en gama alta hasta - 70VDC
< 1 mV P-P en gama baja hasta-10 VDC
Ruido de banda ancha (hasta 1 Mhz) agrega <.5 mV P-P
Salida de impedancia de alta gama: unos 9,6 ohmios
Salida de impedancia de gama baja: < 1 K ohmios
Medición de este voltaje significa que el voltímetro tendrían dos rangos, por lo que el interruptor, SW1, tiene dos secciones, una para seleccionar el rango de voltaje de salida, SW1B y otra para cambiar la escala del medidor, SW1A. Esto significó otro pequeño orificio debe perforarse para el interruptor y el uso de un muro de cinta. (Véase pix para cosas de LV).
