Tubo amplificador de reconstruir (y Mod) (5 / 20 paso)

Paso 3: Comprar un amplificador vintage 'proyecto'

Antes de comprar un amplificador vintage, hacer su tarea. Busque esquemas aquí: schematicheaven. Con suerte, usted sabrá las cargas sobre el amplificador antes de siquiera comprar! (no comete un error tonto y comprar un viejo amplificador de estado sólido fuera de ebay, pensando que cada amplificador hecho en los años 60 era tubo!)

Recomiendo práctica--es decir, jugar el amplificador antes de comprar. Pero hay muchos amplificadores vintage en ebay, etc., que no siempre es posible.

También, leer algunas opiniones aquí: Comentarios de Amp de Harmony-central

Cosas que buscar en un amplificador vintage:

¿-Funciona en todos? Esto podría ser una receta para la frustración--si los transformadores son malos, usted podría mirar un proyecto muy caro (por supuesto, usted podría tener una ganga, también.)

--Si va a reconstruir usted mismo, simplicidad es buena. ¿Estás preparado para hacer frente a un amplificador con tremolo y reverb circuitos, así como un circuito de amplificador de varias etapas? Si no, alojarte pequeño.

--Si modding es su meta, entonces cableado punto a punto es mejor (más amperios vintage están conectados esta moda, de todos modos.) A diferencia de un PCB moderno, punto a punto es una nido de ratas, donde los componentes son simplemente atados junto con longitudes de cable. Esto es algo bueno y realmente hace más fácil solucionar problemas relacionados con el ruido.

Cosas a evitar:

-Diseño inseguro

Buscar para al menos dos transformadores--cada amplificador del tubo tiene un transformador de salida conectado al altavoz. Pero algunos amplificadores viejos renuncian transformadores de entrada (energía) y están conectados directamente (indirectamente, en realidad, a través de una sola tapa) a la CA de voltaje de línea. Este tipo de cableado carece de 'aislamiento' y es peligroso! Si no un casquillo viejo, eres un conductor! (en la electricidad, no el sentido musical.) Ver esquemas en línea si usted no puede inspeccionar personalmente el amplificador.

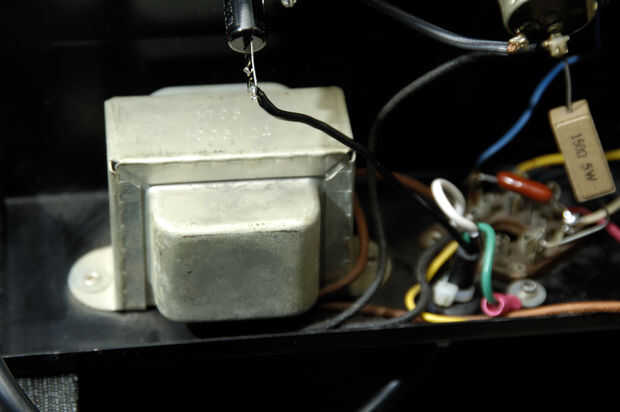

Kay 503A es un poco de un híbrido. Tiene un transformador de aislamiento, pero sólo para el circuito del amplificador, no el tubo "calentadores". Esto no es ideal, pero es más seguro que ningún aislamiento en todos. Con un poco de telegrafiar de nuevo, no es demasiado malo. Una fuente de alimentación separada para los calentadores sin embargo sería la mejor opción. O un transformador de aislamiento de línea externa (reemplazando el circuito del calentador de AC con una fuente aislada también reducirá hum.)

--Comprobar altavoces soplados o conos rasgados.

--Para un temporizador de primera, evitar un gran proyecto de reconstrucción complejo.
