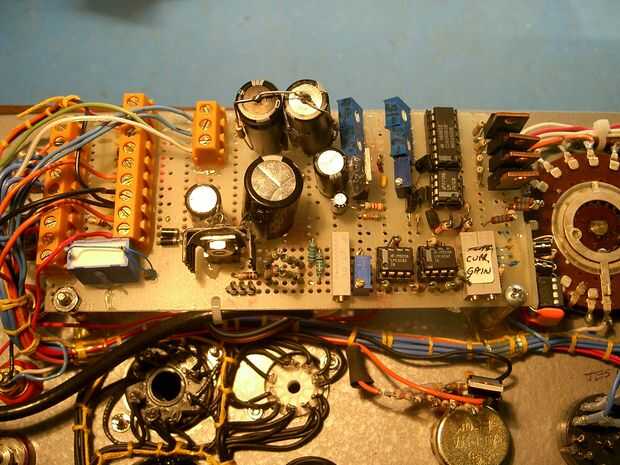

Paso 4: El generador de sesgo
Utilicé la misma filosofía de creación de escalonado aquí como antes: que de un contador de 4 bits cuya producción se convierte en analógica con una R-2R ladder circuito...
El generador de polarización debe lograr varias cosas:
1 - se debe avanzar en el estado del contador de cada ciclo de la línea de alimentación. Debe hacer esto cuando la salida del transformador oscilaciones negativa cuando no hay forma de onda se expone en el ámbito de aplicación. Recuerde que el rastro de alcance se muestra sólo cuando la placa es conducida positivo.
2 – debe amplificar los niveles de salida del contador de 4 bits a la del nivel máximo de sesgo hasta 60V negativo y los 4 bits a continuación, convertir a un voltaje analógico.
3-exactamente debe generar ese nivel de máxima tensión diagonal por lo que se puede aplicar a la conversión.
4 - se debe finalmente expulsar la forma de onda resultante, hasta 60V P -P, para el conector del tubo de rejilla o alcance sin distorsión o carga.
El primer elemento es un disparador de Schmitt implementado por U6B. Se trataba de un amplificador operacional del amplificador corriente de placa. Y por lo tanto funciona de la misma 0V y + 15V carriles como lo hace. La entrada que proviene del grifo de 70V en el transformador se atenúa por aproximadamente 6:1 por R73 y R74 a 16V Peak y conserva su forma de onda de seno. Diodos de protección D19 y D20 prevenir la onda de ir fuera de los límites del carril de alimentación de U6B. Los op-amps + ve de entrada está sesgada a la mitad la + 15V valor. Así cuando la entrada va por encima de + 7 ½ V la salida de Irán baja a cerca de 0V. Cuando pasa por debajo de + 7 ½ V irá alto cerca del + 15V tren. Realmente desde el resistor de retroalimentación existe R77, el op-amp tiene que ir a cierta distancia más allá de la + 7 ½ V (de cualquier manera) antes de la salida cambiará. En este caso debe recorrer un extra 0,75 V cada vez. Esto agrega 1.5V de histéresis. La salida del disparador Schmitt alimenta la entrada de reloj del contador.
La fuente de tensión diagonal tiene la responsabilidad de generar una tensión calibrada de menos de - 7V a sobre - 60V que es servir como el máximo valor de sesgo.
Primero el grifo de 70V del transformador es rectificado por la D18 y almacenado en tapas C7 y C13 para producir - 100V con alguna ondulación, alrededor de 1 V P-P. Las dos resistencias R43 y R83 Asegúrese de que este 100V se divide más o menos uniformemente entre las dos tapas. Sin esto, las dos tapas pueden dividir la tensión desigual y permiten ser operado tensión reduciendo considerablemente su vida. Transistor Q12, voltaje estándar U9, ollas R78-R81 los y resistencia R39 forman un regulador de voltaje para crear más ondulación-libre - 75V en el extremo inferior del R48. Si el extremo inferior del R48 (donde dice "-reg. 75V") debe "subir" un poco (ir hacia el mayor voltaje - ve) entonces la base de Q12 tiró "up", también. Desde su emisor se lleva a cabo a un muy constante - 2.5V U9 y Q12 se convierte en (algo más de lo que ya es) e intentar bajar su colector a masa. Por supuesto, cuando digo "abajo" me refiero a que el colector iba positivo hacia tierra. Esto tira más corriente a través de R48, reduciendo la tendencia original. Esta acción reduce la ondulación en el extremo inferior de la R48 a sobre 0,22 V P-P. R82 pote se ajusta para ajustar la tensión en el colector de Q12 en aproximadamente la mitad su valor seguro máximo, sobre - 20V. D22 de diodo Zener 36V está ahí para evitar que el colector superior a ese rango seguro (40 V) por cualquier razón. Debe - 75V lo caen a menor voltaje negativo entonces sucedería lo contrario: la base de Q12 "caería" un poquito; Q12s colector aumentaría hacia más tensión - ve y el punto-75 estabilizado.
Desde ahora es la creación de un estable -75 V, cualquier punto a lo largo de una de las cadenas de la olla, con R78 thru R81 los, también es estable y puede ser seleccionado para proporcionar una tensión estable de máximo para el generador escalonado. Se crean cuatro voltajes en los limpiaparabrisas de los botes:-7.5V,-15V,-30V,-60V y seleccionada con el interruptor. Cap C10 elimina cualquier ruido residual. Pero esta tensión debe ser tamponado para producir una fuente de baja impedancia. U8 para ello. Ya que el op-741 amp no puede soportar más de 44V máximo a través de sus pines de alimentación, entonces tiene que ser ayudado. Los transistores Q13 y Q14 son conducidos por la salida del op-amp para cambiar de puesto el + y - voltaje en las clavijas de 741 alimentación para que los voltajes están cerca de la tensión de limpiador bote protegido, ya sea-7.5V o - 60V. El 741 se ejecuta realmente en cerca de 36 V entre + y -los pernos de energía. Puede ser demostrado matemáticamente que independientemente de qué voltaje de entrada a la 741, esta diferencia de 36V nunca cambia pero solo cambia de puesto hacia arriba o hacia abajo según sea necesario dentro del total disponible de 100V. Los transistores Q13 y Q14 también pueden estar parado solamente 40V máx. a través de ellas. Esto pone otro límite en la amplitud máxima de la señal que puede ser manejada. Este hecho entra en juego en el búfer de salida, U7A.
