Tubo de alta gama casera para contador de geiger CDV-700 (1 / 2 paso)

Paso 1: Hacer tu propio tubo de alta gama

Hay pocos 5115 tubos para la venta. FEMA ordenó un montón, pero han permanecido en manos del gobierno porque el CDV-700 puede ser utilizado para la descontaminación personal y control de espacio vital y alimento almacena mucho más fácil que la serie de la cámara de iones puede. Funcionarios de defensa civil decidieron que la variedad original de la CDV-700 era demasiado baja.

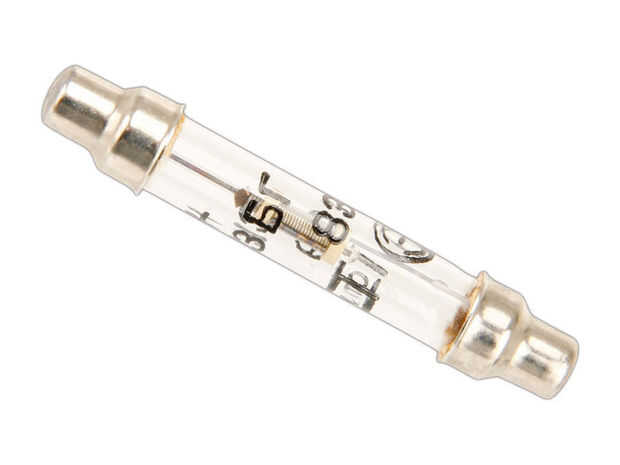

Hay un tubo de geiger soviético llamado el Si3BG que es abundante y barato y hacer funcionar hasta 300 r/hr y caben fácilmente en una sonda de salmuera de CDV-700.

http://www.eBay.com/ITM/Russian-Geiger-Tube-Counte... menos de $10 cada uno enviado. El tubo Soviética se hace correr de 300v a 460v, por lo que tiene que ser que algo añadido a la sonda a acerca de 500v.

http://www.eBay.com/ITM/10-PCS-1N5378B-100V-5W-Zen...

10 piezas por $7 envían en eBay. Estos Zéner de 100v vuelta hacia atrás dentro de la sonda caerá la tensión de 100 para cada uno en serie. 5 en serie hacia atrás hace la tensión final que dentro de la gama sobre el Si3BG.

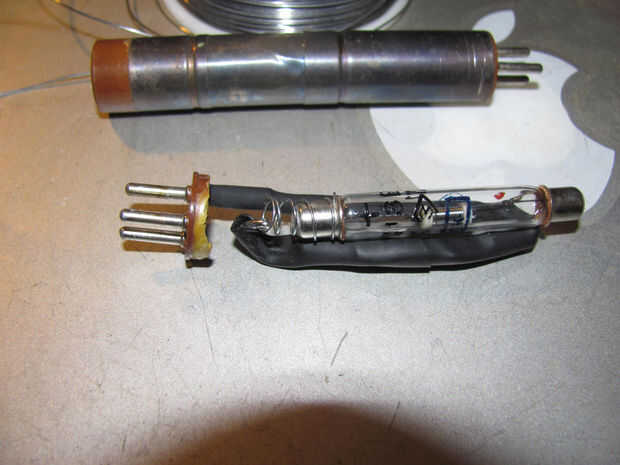

El zócalo es un Amphenol 91-PC3M. Corté por una mala 6993 para conseguir la toma, pero si busca Octopart Amphenol 91-PC3M encontrará vendedores. La fuente es corta para no postearlo aquí. También puede encontrar el conector en eBay, pero los precios son mucho mayores.

Pin #1 del zócalo es +, 2 y 3 - la cadena de diodos se sueldan en el pin #1 y el + extremo del tubo está detrás de eso. El extremo negativo del tubo va a ambos pines 2 y 3.

La banda en la cara de diodos para el pin #1, Esto obliga a una caída de tensión en cada diodo.
