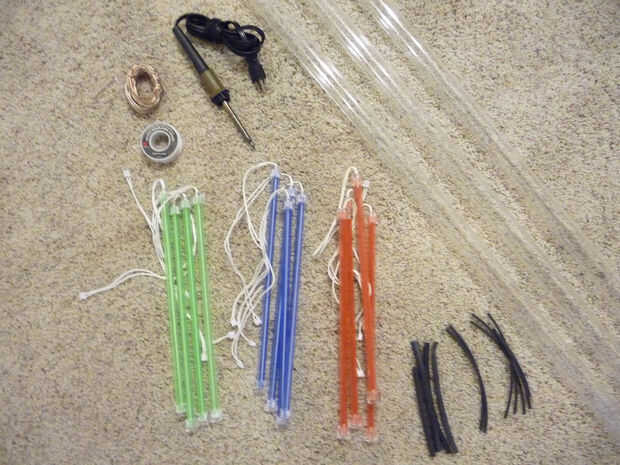

Paso 1: fuentes de
Un hierro cheapy 15W de Radioshack.
0.022" plata resina núcleo de soldadura ($4)
Se convierte en metal fundido para hacer las conexiones eléctricas. Plata le ayuda calor más fácilmente y fluya mejor, mientras que el flujo de resina limpia las articulaciones.
Tubería del encogimiento del calor ($5-15)
Una buena cantidad de reducción de calor será necesario acortar los cables CCFL. eBay tiene una tonelada de él para suciedad baratos.
Pistola de pegamento caliente y palillos del pegamento ($5-20)
Estos Coloque los tapones para el tubo de acrílico, así como los conectores de 9v.
Conector rápido de 9V ($1,50 cada uno)
Conector disponible en Radioshack, pensado para baterías de 9v, vamos a utilizar como nuestro "enchufe".
Cinta aislante ($4)
Esta cinta va en la parte inferior del inversor expuesto, evita cortocircuitos eléctricos.
Cable de altavoz de calibre 20 - 25 pies ($3-10)
Esto proporcionará a nuestros cables extendidos.
Fuentes de alimentación del ordenador portátil (~ $13): son barato, regulado (que es normalmente muy costoso), casi siempre proporcionan 12v + y son compactos. No importa qué marca le Compro, nos estamos cortando el conector para cable de crudo. Tenga en cuenta que en eBay que algunos precios son muy altos, desde los usuarios de portátiles cuyo poder se rompió el ladrillo están desesperados para un modelo muy específico que coincida con su computadora, es conseguir fuera de etiqueta. El voltaje puede estar en cualquier lugar de 12v -> 16v. Los inversores pueden tomar una gama de potencia, prácticamente cualquier cosa en 16v y superior a 10v es aceptable. En cuanto a la potencia de la fuente rating, 60 vatios es bastante común y deben ser un montón de cuatro tubos (yo he estado manejando doce CCFLs dentro de tres tubos de un 64W para un par de meses, aunque hace mucho calor). El promedio solo de 12 pulgadas CCFL empuja 12v @ 400mAh, o alrededor de 4,8 vatios por CCFL. Para calcular la potencia, simplemente multiplique Voltios veces amperios.
Prefiero conseguir fuentes de alimentación de ordenador portátil de Fujitsu, simplemente porque son compactos y me han servido en el pasado. Otra fuente muy aceptable son los monitores LCD grandes (21"+). Sólo buscó "laptop fujitsu 16v 4A" en eBay y compró una oferta de $13 incluyendo el envío.
Lámparas fluorescentes de cátodo frío ($6 por Kit de tubo de 2 x 12")
Aquí tienes muchas opciones. CCFLs vienen en varios tamaños, que van desde 4 "-> 36". El CCFL color comúnmente disponible más grande es 20", y generalmente aquellos de funcionamiento unos 15-20 dólares por CCFL y requieren su propio inversor especial. A los efectos de esta guía, va a utilizar el tipo más común de CCFL: barras de color de 12". Los colores más comunes son rojo, verde, azul, blanco y UV, y no sugiero inusuales colores como amarillo, naranja o violeta, ya no brillan los colores que sugieren fotos del sitio Web.
Hay una diferencia entre CCFLs compras y un kit CCFL. Un kit contienen dos tubos, un inversor, cables y un interruptor y son generalmente la mejor compra cuando nuevas luces, mientras sólo CCFLs significa solamente reemplazo tubos.
Aquí están algunas tiendas por la compra de CCFLs que recomiendo:
MountainMods.com: mi lugar favorito para comprar CCFLs, son un sitio web de la computadora con excelentes precios y selección.
Xoxide.com: sólo estoy listado les porque venden 20" CCFLs que pueden ser difíciles de encontrar, a continuación, otra vez, cada una cuesta $20, que puede ser demasiado costoso, especialmente cuando usted puede conseguir cuatro tubos de 12" (48" digno de la luz) por $12 en otros lugares.
FrozenCPU.com: tienen la mayor selección de CCFLs nunca he encontrado. Tienen algunos tubos muy inusuales, tales como tubos con micro-inversores incorporados, centrado tubos de dirección, junto con tamaños infrecuentes.
X 3 acrílico tubos --57" largo, 1 1/4" ancho, 1/8" de espesor (~ $12 por tubería)
Cada vez que necesito plásticos de alta calidad, siempre compra de grifo plástico (barras de plástico a la izquierda). Venden una amplia gama de materiales de acrílico y policarbonato, aunque para esta guía, sólo estamos utilizando tubos acrílico redondos.
diámetro de 1 1/4", 6' de largo, 1/8" pared pipas son $11,65. Cuidado con envío aunque tenía mis tubos cortan a 57 pulgadas para algunos sitio de trabajo y para evitar una carga de gran tamaño envío de $10 para cualquier cosa 6' o más, los cortes son libres.
Necesitamos un diámetro muy específico de acrílico, ya que queremos que nuestro CCFLs para caber comodamente. El punto más ancho de un CCFL (diagonalmente) es 0,8". CCFLs incluyendo sus cubos final son 12,25" de largo. Restar el espesor de la pared es 1 1/4"-1/8 = 1,125". Esto da nuestra CCFL 0,325" en con, que es perfecto ya que necesitamos algo de espacio para el cableado. También tener en cuenta el tamaño de los inversores CCFL (demostrado más adelante), aunque para mí encajan perfectamente dentro de esta tubería de 1 1/4".
Sierra ($10)
Para ajustar correctamente la longitud de la tubería de acrílico.
Extremos de PVC ~ $8-10
6 x tapones: éstos van en los extremos de la tubería de acrílico.
O
6 x tapones: aunque he utilizado tapones que van sobre el tubo de PVC que me resulta más fácil, fácilmente podría utilizar un tapón de PVC que va en el tubo para que sea más limpio/compact. Necesita algún sobrante en su tubo de acrílico para hacer la diferencia sin embargo.
