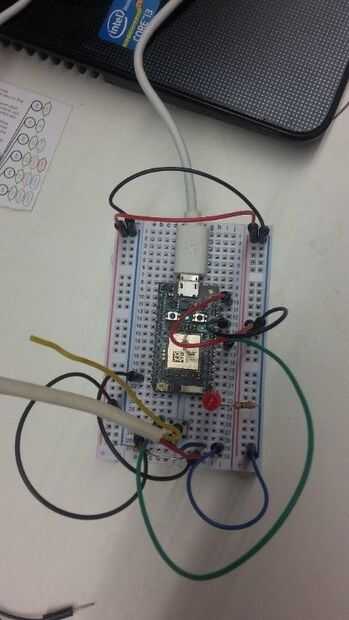

Paso 3: Armar el fotón
El nivel del agua se mide con el FSR. Necesita un circuito para poder leer los valores de medición. Para la seguridad y claridad los cables tienen su propio color. Los cables que están conectados al voltaje (3.3V) son elegidos rojo y los cables conectados a la tierra son solicitada negro o azul. El circuito para medir el nivel de agua puede hacerse lo siguiente:
-En primer lugar, conecte un cable (rojo) con los 3, 3V. Una sugerencia es para conectar el cable con el rojo más correspondientemente de los fotones para hacer más fácil más adelante en conexión.
-Conectar una resistencia de 10 k ohmios a los 3, 3V y el otro extremo a una fila con el espacio libre disponible (por ejemplo fila 30).
-En la misma fila (fila 30) que la resistencia utilice un cable para conectar esta fila al pin analógico A0. Los valores medidos se leerá desde el pin analógico.
-Conectar un lado de la FSR también a la misma fila (fila 30) y el otro a una fila de al lado (fila 29)
-Por último, conecte el extremo de la FSR (fila 29) a la tierra para completar el circuito.
Luego se añade un mini pulsador tal que cuando se presiona el pulsador mini la medición particular en ese momento se establece como medida de cero. Eso significa que los valores medidos después de presionar el pulsador mini se resta de la medida cero.
El circuito puede hacerse lo siguiente:
-Poner el interruptor en el fotón que dos pines están conectados a la parte analógica y dos al lado del cuadro de diálogo (por ejemplo la fila 26 y 28).
-Conectar un par de pines con un cable a tierra (fila 26 o 28)
-Los otros pines (fila 26 o 28, depende del paso anterior) se pueden conectar a un puerto de diálogo para definir la medición de cero que puede ser utilizada en la fórmula para el nivel del agua más adelante.
La última parte consiste en un sistema de alerta. Un LED parpadea cuando se superará un determinado nivel de agua. (Consulte el paso 4: programar el fotón) El circuito para esto es simple:
-Conectar un LED a un puerto de diálogo (por ejemplo D0) y el otro una fila libre (por ejemplo fila 24)
-Conectar una resistencia de 330 ohm (naranja-naranja-marrón-oro) en la misma fila que el LED (fila 24) y el otro al suelo.
