Paso 6: Cables por los tubos Nixie
He creado suficiente profundidad en el hueco de la base para contener los cables desde la sección de tubo de Nixie junto con placas de circuito impreso. También permitirá la instalación de los interruptores de juego y ADJ que retiran del tablero principal y se activará desde la parte trasera de la unidad base.

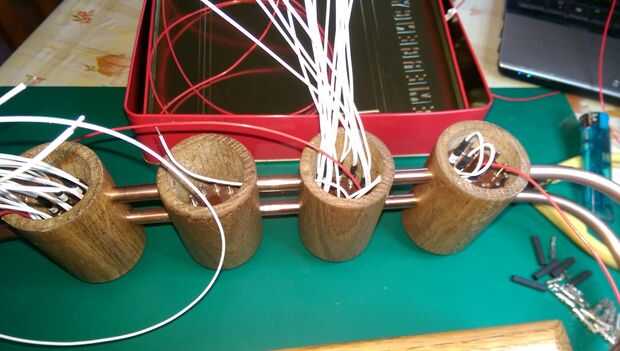

Una vez que estén los tubos Nixie y seguro conectar los tubos Nixie es por el uso de Molex tipo zócalos que están cubiertos por termo retráctil. Es una tarea lenta que componen el cableado ya que tiene que se instalarán los soportes del tubo de Nixie en secciones como cada sostenedor del tubo está vinculada a la adyacente y usted no puede conseguir todos los cables a través de las conexiones en su lugar. Nota:-utilicé cable 22AWG para este proyecto.

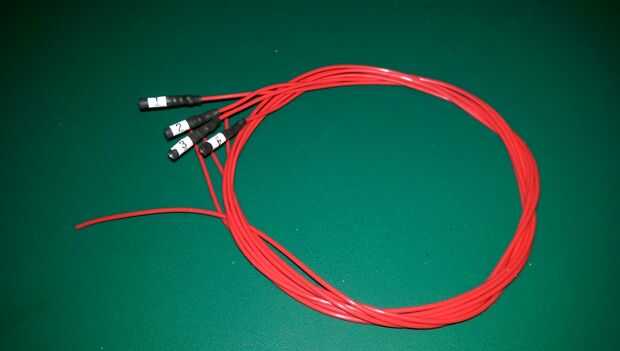

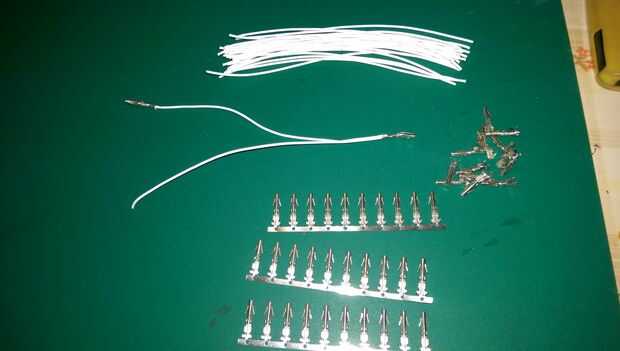

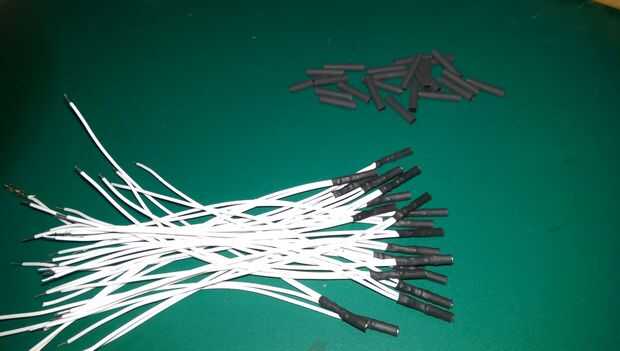

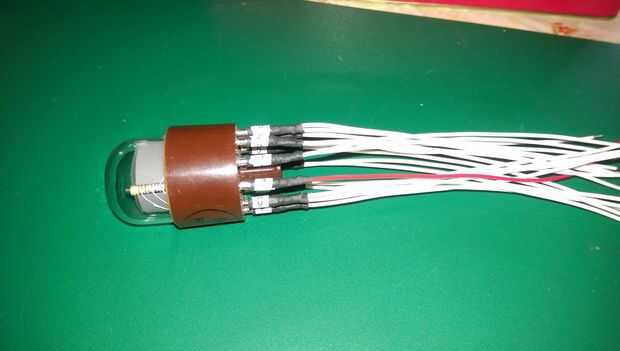

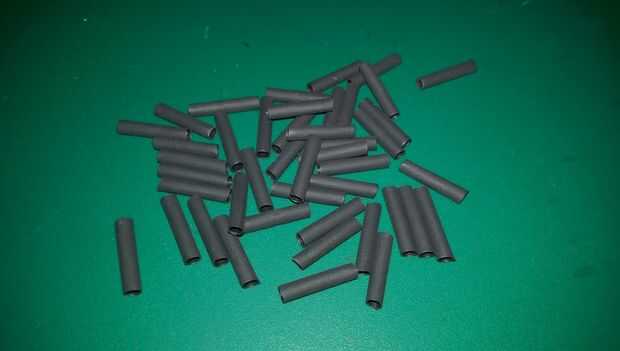

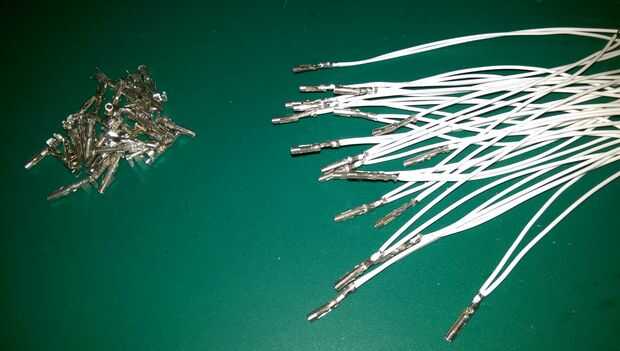

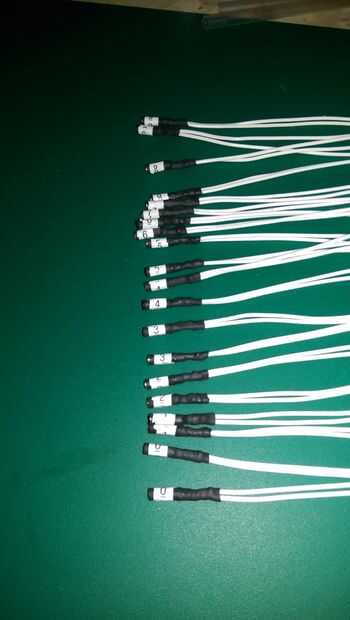

Que cortar todos los cables necesarios para longitud y equipadas las tomas de conexión a un par de cables para cada pin. Encogimiento de calor había cubierto los extremos expuestos y fueron numerados para la conexión a los pines en los tubos de Nixie. Las tomas están conectadas a los pines y los extremos libres de los cables son alimentados a través de los tubos a ambos lados y luego las tomas equipadas, calor reducido y contados antes de conectar al siguiente tubo Nixie.

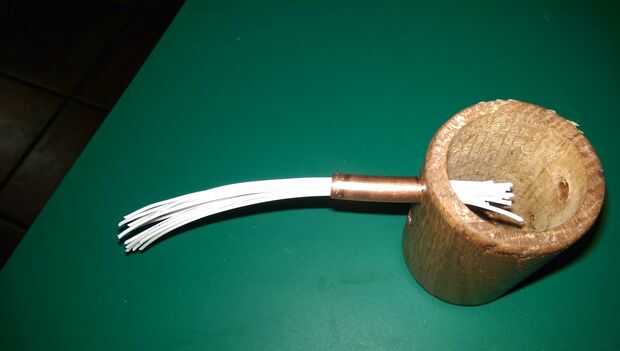

La LHS conexión tubo de cobre tiene 11 cables que salen de él, el otro tiene 12, el siguiente tiene 13 cables y finalmente, el tubo de cobre de RHS que alimenta a las placas de circuito tiene sólo 14 alambres (4 ánodos y cátodos de 10) por Margarita chainng los cátodos y utilizando el circuito de multipexing electrónica de PV. Es sólo un caso de a partir de un tubo y conectar los cables a los pines seleccionados de cada tubo entonces la alimentación hasta la Junta del tubo de Nixie. Los cables de 10 cátodo que el tubo de cobre a la hendidura se sueldan luego a una de las secciones de almohadilla de conexión de tubo de Nixie existentes.
Luego se conectan los cables de ánodo para el aislador opto pertinentes para cada tubo Nixie. Fácil como la empanada!
¡ NO!
En el poder hasta encontré que varios de los dígitos en los tubos de Nixie no desplazarse a través de como debería haberlo hecho. Comprobé las placas de circuito por cualquier defecto pero encontrado ninguno por lo que era hasta un problema de cableado.
Probando el cableado localicé varios circuitos abiertos que fueron causados por la parte de engarzado del aislamiento de los conectores de cortar el conductor del cable. Salga de cada conector y prueba para abre - ARGH!
Varias horas más tarde...
Tuve que rehacer 5 de las conexiones y ya he instalado el cableado esta vez he probado la continuidad de cada sección. Después me encontraron que uno de los tubos Nixie 'probados' defectuoso. Tubo probador de la compra en la list.now de deseo!
Después sustituyendo el tubo defectuoso el reloj enciende y le dio una satisfacción enrojece y configurar los parámetros que quería por la pantalla. Esto se cubre muy bien en las instrucciones de montaje FunKlock.
