Tubo de ojo mágico - enviado por BayLab para el programa de patrocinio de Instructables (1 / 7 paso)

Paso 1: Cómo de ojo mágico tubos trabajo

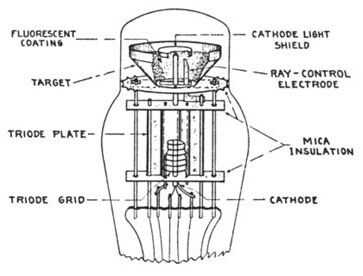

Tubos de ojo mágico son básicamente una pantalla CRT dentro de un tubo de vacío. Como se puede ver en el diagrama de abajo, el anillo superior está recubierto de sulfuro de cinc, que se ilumina cuando golpeó con electrones. El tubo de vacío debajo de la pantalla se activa una corriente de electrones hacia la parte superior del tubo. Para ajustar el ancho de la cuña que se enciende, un electrodo de control de ray crea un campo eléctrico que repele esta corriente de electrones. Así como cambia el voltaje en ese electrodo de control, electrones que afectaría la zona cerca de él se rechazan lejos, y para que parte de la pantalla se queda oscura. Hay un punto negro en el centro del tubo que protege la luz roja de la placa triodo que calienta mucho y es la fuente de la corriente del electrón. Esto hace más fácil ver la pantalla verde.
