Paso 5: Controlar el tubo de

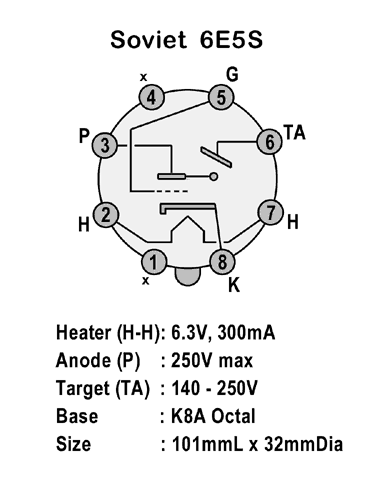

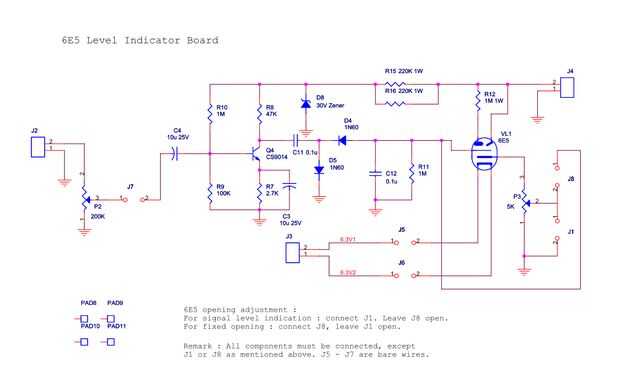

Aquí le damos la hoja de datos para el tubo 6E5, que es lo que este esquema es para. Nota que el esquema aquí tiene una línea sólida para el pin de red del tubo, y normalmente es punteado (el pin de red es el conectado a R11). Esto es lo que significan las letras en el cuadro de asignacion de terminales:
BS - Base de manga de NC, x - sin conexión
F - filamento P - placa
G - rejilla PB F - placas de la viga
H - calentador S - Shell
IC - conexión interna K - cátodo
TA - blanco
Estas son las abreviaturas universales, así que si ves otros tubos con estas marcas, que es lo que significan.
