Paso 2: montaje
Montaje:
Paso 1: Unir parte 1 y parte 2. Las partes deben pegarse en los lugares marcados. Después de eso, pegue la parte 3 en piezas de dos. Ahora debe tener 2 vigas paralelas (segmento 1 y 3) con en ambos segmentos extremos 2 entre.

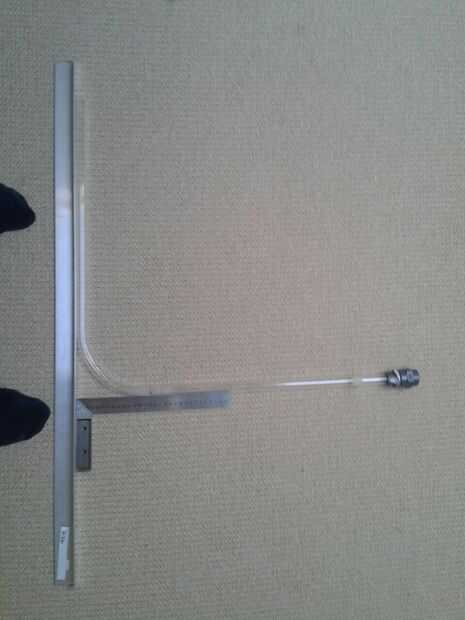

Paso 2: Pegar algunas ataduras a través de los orificios realizados en el segmento 1. Poner una tira de cinta de doble cara en la longitud de la zona cubierta por las ataduras. Fijar los tubos para segmento 1 usando la cinta y asegure los tubos usando las ataduras. Los tubos deben fijarse en el lado exterior de la estructura. Utilizar la imagen en la portada de este manual para tener una idea de cómo se unen los tubos.
Paso 3: Palo Palos de la barbacoa en la parte superior de las grandes unidades de espuma de poliestireno (los flotadores). Lugar de ésos en los tubos. Asegúrese de que los palillos de barbacoa están en la parte superior del dispositivo.
Paso 4: Coloque la manguera conectores en la parte superior de los tubos con la barbacoa palillos sobresaliendo. Después de eso, coloque los conectores de espuma de poliestireno en el otro lado de los palillos de barbacoa. En la primera foto, los conectores de espuma de poliestireno no puede considerarse como que están ocultos en los conectores de manguera de jardín (lo naranja en la parte superior).
Paso 5: Pegamento segmento 4 uno de los lados de la estructura. En la primera foto, segmento 4 es la tabla horizontal que se colocan el Arduino y los otros circuitos eléctricos. Entonces utilice algunos cinta de doble cara para fijar el Arduino y la placa de circuito en la sección 4.
Paso 6: Doblar la hoja de metal en forma de U como se ve en la primera foto. Cortar dos aberturas en la parte inferior con un fuerte tijeras. Asegúrese de que las aberturas son bastante grandes, por lo que ambos conectores de manguera de jardín pueden caber en. Asegúrese de que es un ajuste apretado, para que el metal se fija a los conectores.
Paso 7: Pegar los sensores en la hoja de metal doblada con cinta para tubos. Asegúrese de, al colocar la estructura metálica de los conectores de manguera de jardín, los sensores son exactamente encima de los conectores de espuma de poliestireno o el sensor de no recoge la presión aplicada.
Paso 8: Use conducto cinta para asegurar el LED en la parte superior de la hoja de metal (o en cualquier lugar, por favor).
