TUBO SCREAMER FX PEDAL (1 / 8 paso)

Paso 1: El esquema, el material y herramientas

Resistencias: capacitores: TS9 PARTS(IVANEZ)
6 - 10K 2 - 1 uF/Ra NP-470
4 - 1K 2-0.22 uF TANT Rb - 100K
2 - 510K 1 - 0.047uF los diodos de recorte
1 - 4K 7 1 - 0.027uF asimétrico:
1 - K 51 1-47uF D1-1N914
1 - 220 1-10uF D2 - 1N914
1-2M2(2.2M) 1-0.1uF D3 1N914
1-51pF
POTES: Transistores y ICs:
1 - 20K LIN 2-2N3904
1 - 500K LOG IC1 4558
1 - 100K LIN

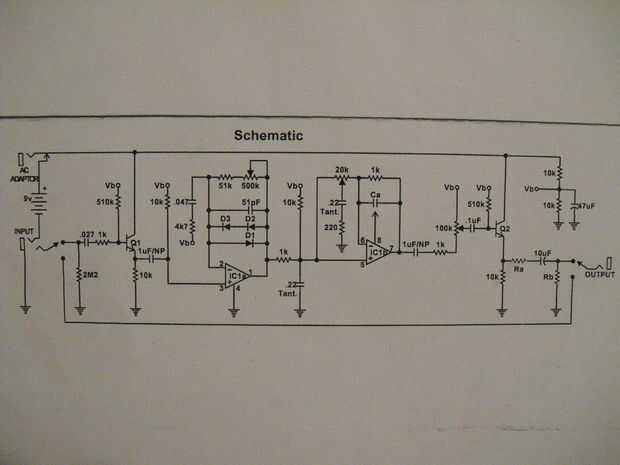

Esquema y el diseño listo para transferir, puede encontrarse en www.tonepad.com.

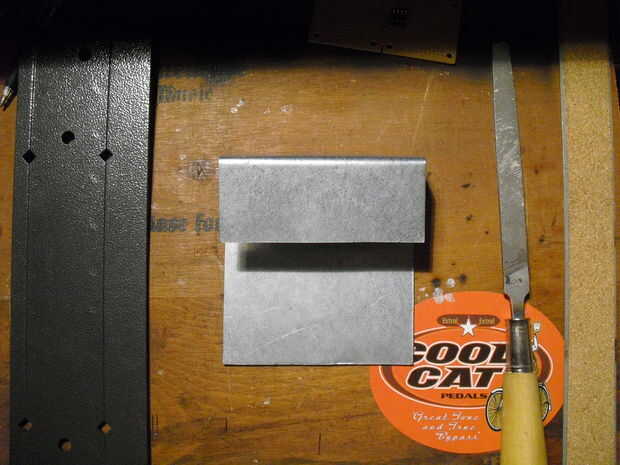

HERRAMIENTAS: alicates, destornillador, soldadura, multímetro; Si decides hacer el recinto se necesitan metal hoja de al menos 20 ga, abrazaderas, herramienta plegable y tijeras.
