Paso 2: Hacer el Panel frontal
Decidí yo construiré en un 19 "x 7" x 1/8" thk rack panel aluminio sucedí tener puesta alrededor. Se apoyó más adelante por una caja de madera de la estantería de chatarra.

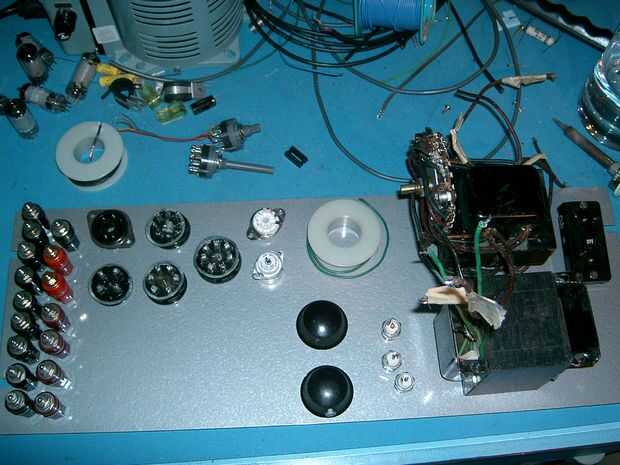

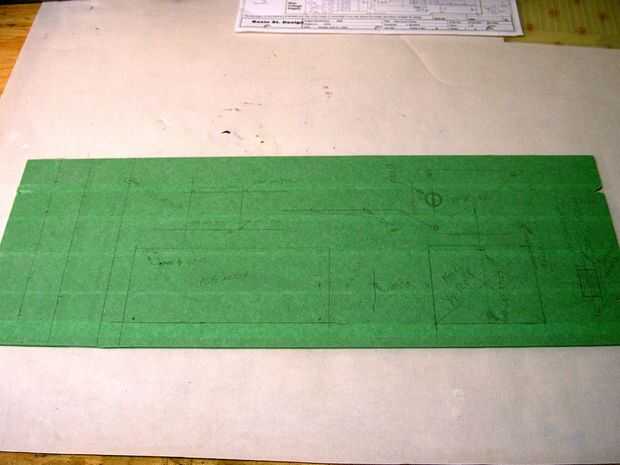

La primera foto de arriba muestra algunas de las partes más importantes situadas en el panel para determinar una buena disposición. El grande abra representa espacio donde se pondría un PCB mano sobre separadores. Se trataron de varios arreglos. Después de cubrir el panel entero de cinta de pintor y marcando puntos de perforación, (todo lo que tenía era un par de golpes de chasis de Greenlee y un pequeño taladro para hacer agujeros con) perforar todos los agujeros. Nota: siempre comience con un agujero piloto de pequeña (1/16 de pulgada), incluso en aluminio y trabajo hasta el de mayor tamaño en pasos. Usé tres tamaños de broca para hacer los agujeros de 1/2" para los conectores de banana. El uso de un punzón es una buena idea también.
En la foto un carrete de alambre significa el interruptor de voltaje de filamento ya que todavía no fue separado de su transformador.
Los agujeros fueron perforados para dos transformadores en este punto.
El agujero más difícil hacer era el agujero de 9 pines ya que yo no tenía un golpe de ese diámetro pero tuvo que utilizar uno para el agujero del zócalo 7-pin luego preséntelo a tamaño más grande. Era un trabajo.
El agujero rectangular sólo era para el interruptor de encendido. Fue presentada fuera de un agujero redondo también.
