Paso 4: Montar la placa de circuito

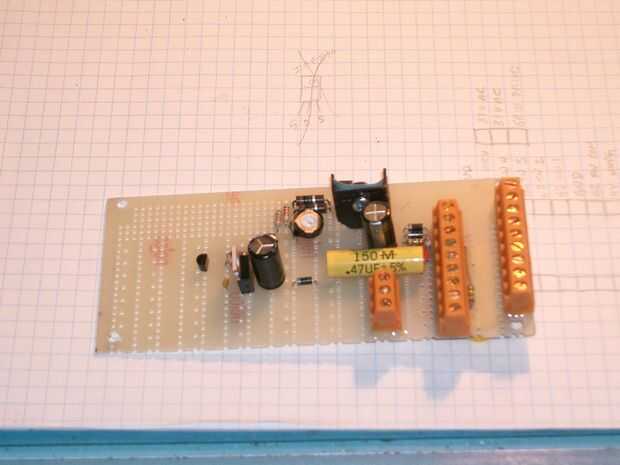

El tablero es un trozo de fibra de vidrio perforado alrededor de 2 "x 5". Hice una conjetura en cuanto a tamaño del tablero y empezamos a pegar las piezas en él. Mi método es construir un poco – prueba – construir un poco más, prueba, etc.. Esto evita que una parte mala/circuito destruyendo muchos más con él en un flash.
Las regletas de terminales de tornillo se llevan a cabo en lugar con pegamento epóxico de 2 partes ya que no hay ningún circuito de cobre en la parte inferior para soldar en con como es el caso habitual.
El circuito fue mano-atado con alambre usando tecnología PTP. Es tecnología "punto a punto". ¿Crudo pero cualquier acrónimo hace sonido de alta tecnología, derecho?
Justo a la izquierda del pequeño disipador de calor puede ser visto dos resistores idénticos 1megohm. Estos son lo que primero se utiliza para el voltaje de placa actual cayendo resistencias R3 y R4. Como se verá en el paso 7 que éstos tuvieron que ser reemplazado.

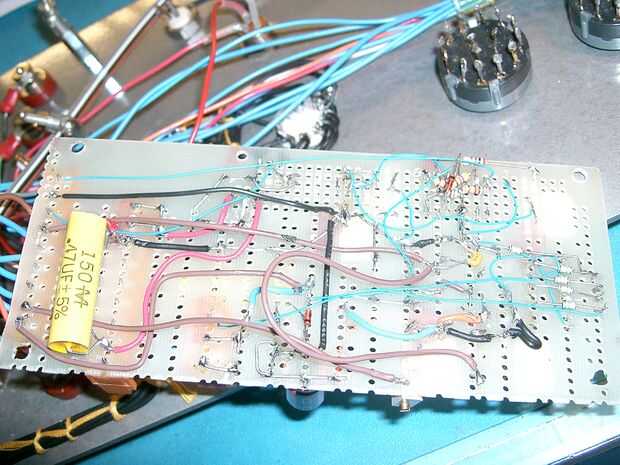

El circuito no es bonito en la parte inferior pero luego no me iba para la pulcritud en este paso.
