Paso 5: O sí... los cables de parche

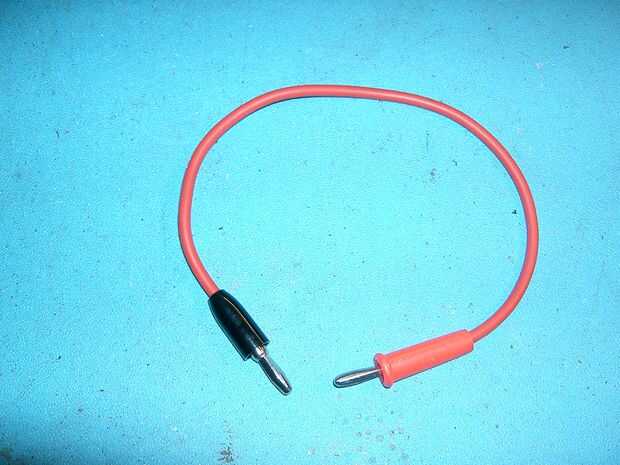

Había picado de algunas puntas de prueba de medidor inutilizable en tiras de aprox. 7" y me sueldan conectores tipo banana en ambos extremos. Los conductores se hacen con algunos gran alambre flexible que tendría que recorrer un largo camino para comprar. Los enchufes: uno rojo y uno negro como se puede ver. El rojo uno es para el extremo y el negro, uno para el extremo del conector pin socket no es que importa pero me pareció mejor que coinciden con los colores de los conectores que tenía. Soy así de manera consciente.

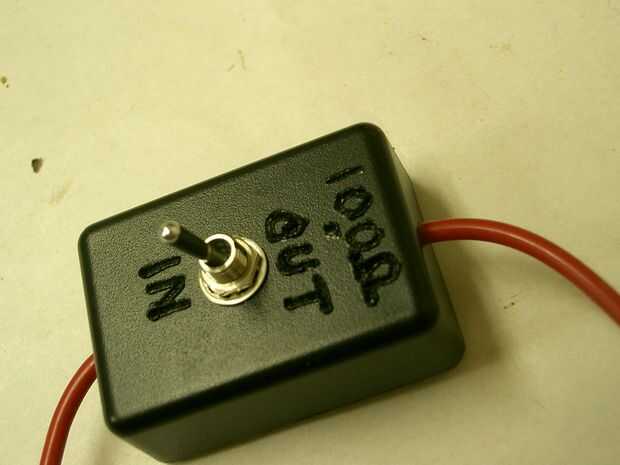

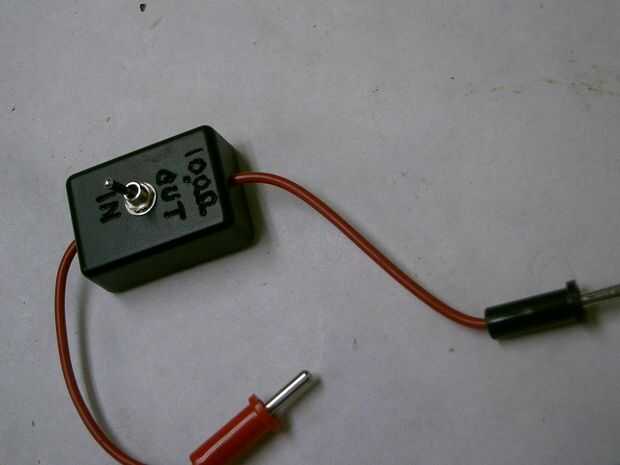

Sabiendo que tengo que poder confirmar la calibración placa de medición actuales con un método totalmente diferente he hecho un parche para el cátodo con una diferencia. Lo demuestro con una pequeña caja con un interruptor. Dentro de la caja es una resistencia de 10 ohmios que se puede activar en el circuito o fuera de él. El cátodo "drive" es sólo conexión a tierra (0V). Cuando la resistencia esté "en" un ámbito puede poner en el extremo del cátodo del parche y puede medir la corriente del cátodo real de un triodo para confirmar lo que su placa es dibujo, esto supone que la red es siempre una tensión negativa. Normalmente la resistencia esté "out".
Cuando se gira hacia adelante y hacia atrás el interruptor durante la prueba de la diferencia en la placa actual se puede ver con toda la familia de curvas de desplazamiento arriba y abajo un poco. El efecto es tan pequeño (quizás 2-4%) que no importa real a lo que sea el motivo en el tubo de medición es sino ilustrar que incluso una resistencia de 10 ohmios en el cátodo puede hacer un cambio visible.
