Paso 6: Casarse con la placa de circuito con el resto de él

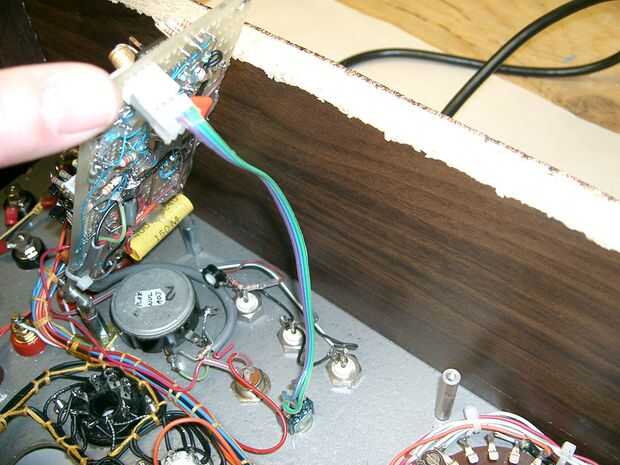

La Junta utiliza terminales de tornillo para conectar los cables para que pude quitar la Junta para la construcción y los cambios más después de probar las piezas. Lo pongo en soportes con bisagras en un extremo y los rectos en el otro extremo por lo que me pude levantar para tener acceso al otro lado para mediciones rápidas o cambios sin necesidad de desconectar cables 1 millón.

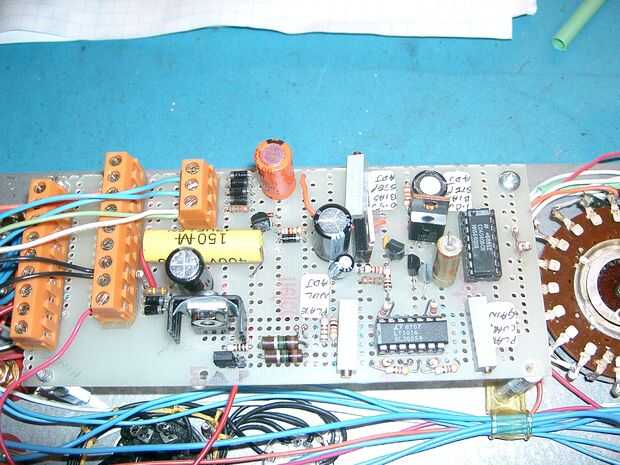

En su mayor parte, calor no era una preocupación pero le pongo el regulador positivo de la baja tensión en un pequeño disipador de calor para seguridad. Los reguladores de 3 terminales como el 7805 que pueden disipar alrededor de 1 vatio con sin disipador de calor pero siempre es bueno enfriar las cosas cuando hay cualquier oportunidad para hacerlo barato. Su terminal de tierra es tendenciosa hasta + 10 v con un transistor 2N3906 y un par de resistencias. Esto da el + 15V que el amplificador diferencial. Esto es una buena manera de conseguir cualquier tensión que usted tiene gusto de uno de esos reguladores comunes. Variabilidad o programación se puede tener la misma forma usando una olla o convertidor en lugar de uno de los resistores. Puesto que una variedad de voltajes de CA están disponibles de la Xfrmr era fácil elegir una tensión de este regulador. 25V era él. Y ya que dibuja tan poco actual rectificación de media onda bien para suministrar el regulador.

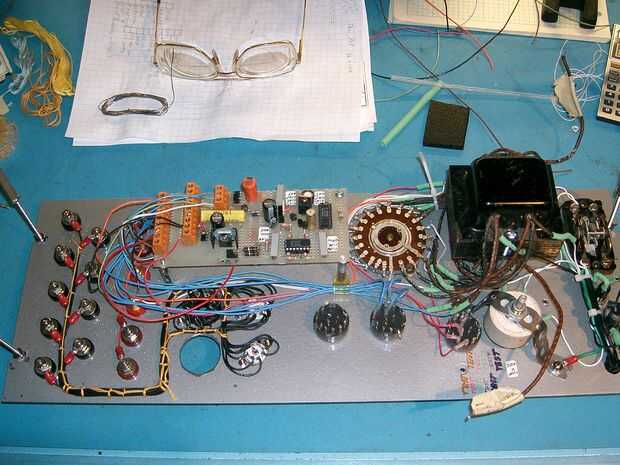

Como puede decir de la imagen, comencé las conexiones eléctricas en vez de liarse con lazos de plástico del cordón. Siempre he admirado la mirada de un arnés bien atada y quería probar aquí pero no había ningún cable de cordones se encuentran en cualquier lugar. Tal vez algunos de ustedes saben donde se puede tener. Utilicé un hilo de bordado sugerido por mi esposa tirada sobre un trozo de cera. He utilizado el estándar cordón nudos para mi arnés. Para aquellos que quieran aprender este arte arcano, googlear "arnés cordones" trae para arriba un par de sitios cómo hacerlo.
El antiguo corrector de tubo ReadRite tuvo un interesante método de calibración. Poniendo los extremos de una vasija de barro dentro de la bobina primaria y conectar lo limpiaparabrisas a la fuente de tensión de línea, se podía ajustar el voltaje que el medidor funciona en encima o por debajo de nominal de variaciones locales en la tensión de la pared que puede ocurrir de vez en cuando. (Recuerde que este material fue diseñado y utilizado durante WWII era veces.) Bueno, este bote tenía que ser incluido aquí, ya que el transformador fue diseñado para que ni final de esa parte de la cuerda en tensión de línea nominal y así no se podía utilizar como-es. Que bote, que se calienta bastante, puede considerarse el objeto blanco por el fleje de metal perforada fontaneros cerca del transformador.
Cuando llegué a descubrir lo que todos los conductores anónimos en la vieja ReadRite transformador de filamento eran, descubrí, por supuesto, que tenía una bobina de alto voltaje! Así que resolvió mi fuente de voltaje de placa y eliminé un transformador.
