Paso 7: Un poco más sobre el circuito

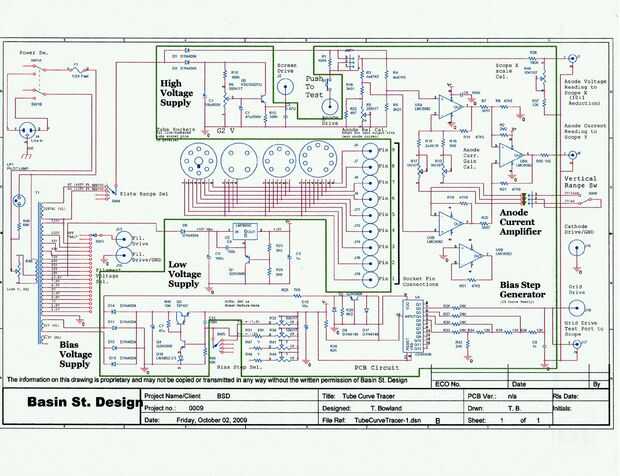

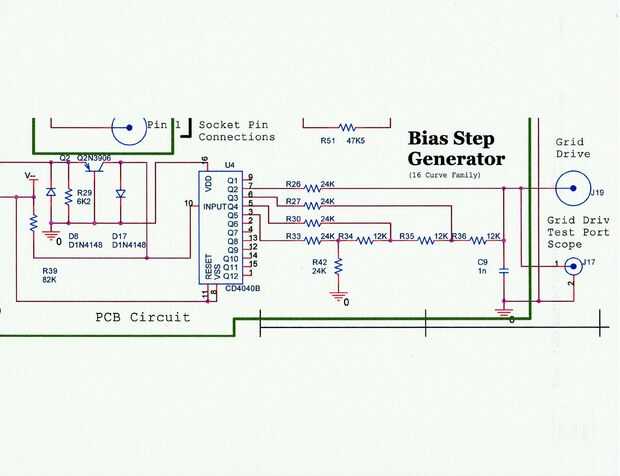

El generador de sesgo: Con el fin de mantener las cosas relativamente simple y poco actual, serie 4000 CMOS la lógica fue utilizada. Este material que fue omnipresente en la década de 1980 funciona en cualquier voltaje de 3V a 18V. Esto significa que el poder puede estar en cualquier lugar en ese intervalo, se puede cambiar si es necesario y de hecho funciona incluso si hay grandes cantidades de rizo o el otro ruido en ella. Es ideal para aplicaciones alimentadas por batería. Todavía se puede tener hoy en cualquiera de los puntos de venta habituales (Mouser, Digi-Key, etc.) incluso si no están haciendo todos los tipos que solían. También dibuja junto al poder agazapada. Así que utilicé un contador de 12 bits 4040 que tenía por ahí como el contador de 4 bits para el escalonamiento de la tensión diagonal. El tamaño de paso se cambia cambiando el voltaje de rail para él. Puesto que la tensión diagonal del tubo debe ser negativo el contador funciona entre un riel negativo para el otro extremo y suelo como su carril positivo. El pin de "VDD" así esté conectado a tierra. Una punta de 107 con una red diagonal similar al 7805 suministra menos voltios al pin "VSS" fichas de la fuente. Un interruptor de montaje en panel con macetas para cada gama calibra el sesgo máximo generado. El contador de unidades de una escala de resistencia R-2R barata para hacer un sencillo conversor de analógico-Dig y entonces hacia fuera al conector banana se va.

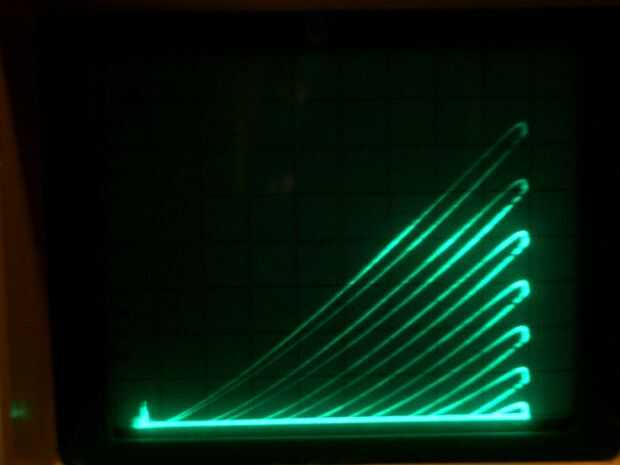

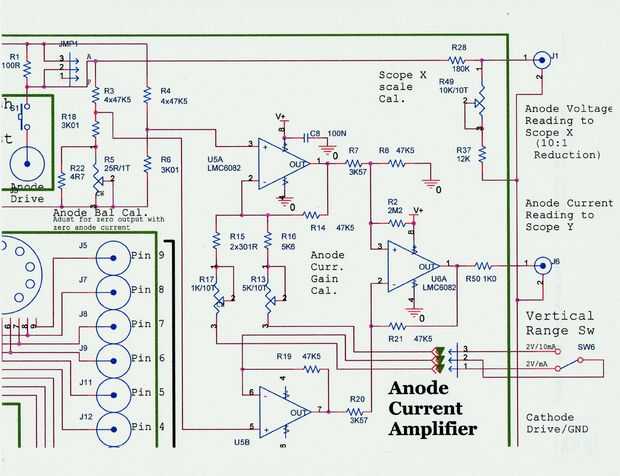

El amplificador de corriente de placa: Puesto que la corriente de placa se detecta con un resistor de 100 Ohm, R1 en serie con la placa, el voltaje es elevado a acerca de 400V. Fue hecho más pequeño con dos divisores de la resistencia, uno para cada extremo de la resistencia de 100 Ohm. Se muestra como R3, R4, R5. R6 en el esquema y el pote de pequeño valor y cerca del botón de empuje para probar en el esquema. El bote equilibra estos dos divisores para que la salida del amplificador dice cero al cero los flujos actuales en la placa de la válvula. Primero utilicé algunas viejas resistencias de valor grande para la R3, R4, pero cuando probé las curvas miré quedé más globos de la palabra que solo líneas. Incluyo una foto de lo que vi. También se puede ver que la pantalla es un poco picado en la línea de base. Cambié de estas resistencias a resistencias de 5% más modernos y volver a calibrar. Lo mismo pero un poco menos. Cada curva en la pantalla tarda 1/120 de segundo para trazar con el alcance punto primera subiendo la curva luego regresar por el mismo camino. Pero entre esos dos excursiones que el resistor se calienta entonces enfriar lo suficiente como para cambiar su valor. Resistencias que cambian de valor dependiendo de la temperatura, no mucho pero lo hará. No pensé que podría suceder que rápido pero cambiando ellos otra vez a 1% metal-película tipos en gran medida resuelto el problema.
El amplificador es un diferencial convencional amplificador como para la instrumentación, pero con un interruptor de palanca de cambio de ganancia para darle dos gamas de salida y dos ollas para la calibración de rango. Esto da a escalas de salida 2V/1mA y 2V/10mA.
El circuito de impulsión de rejilla de pantalla es simplemente una olla filtrada colgada fuera de la fuente de tensión de placa rectificada con un transistor de alta tensión como seguidor de emisor al voltaje de la unidad al conector banana. El filtro es bastante lento y tarda un par de segundos para resolver cuando se mueve la perilla de potes.
