Tuerca de madera para un tornillo de madera Vice (3 / 5 paso)

Paso 3: Modelado de la tuerca

Se creará el modelo 3D de la tuerca en dos mitades, utilizando Autodesk Inventor.  Los hilos se modeló utilizando la característica de la bobina en una operación booleana para representar el espacio negativo alrededor del tornillo como un sólido.

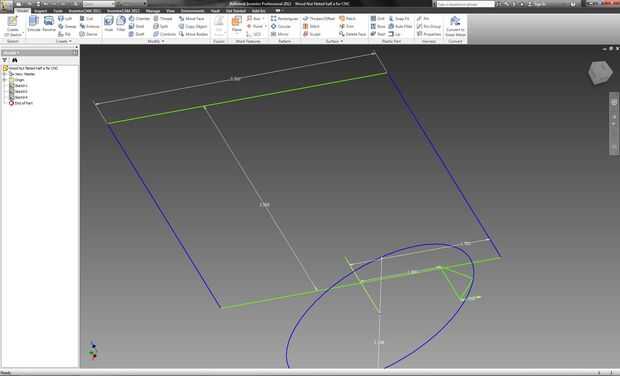

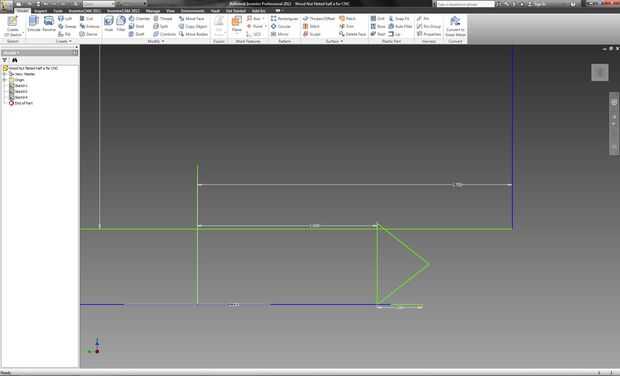

• Comience por dibujar el perfil de la rosca

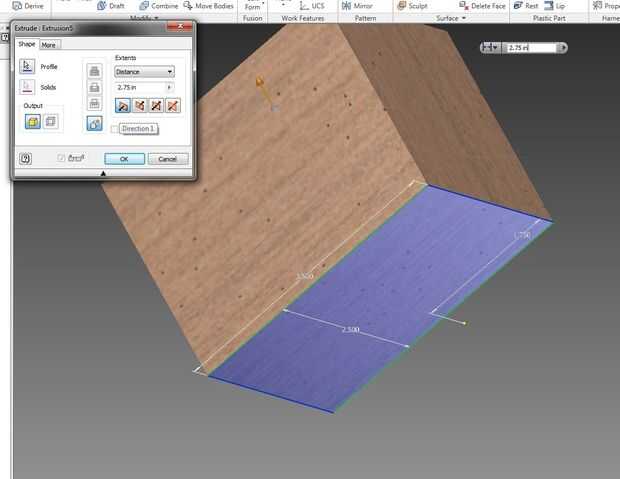

• Saca un bloque que maquillaje del cuerpo de la tuerca

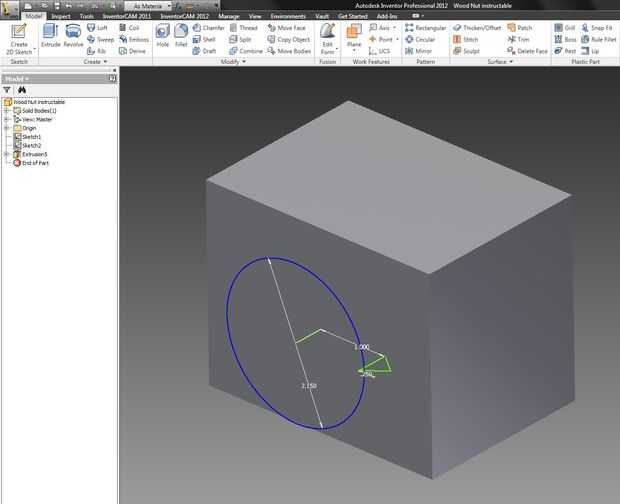

• Definir el eje central de la bobina

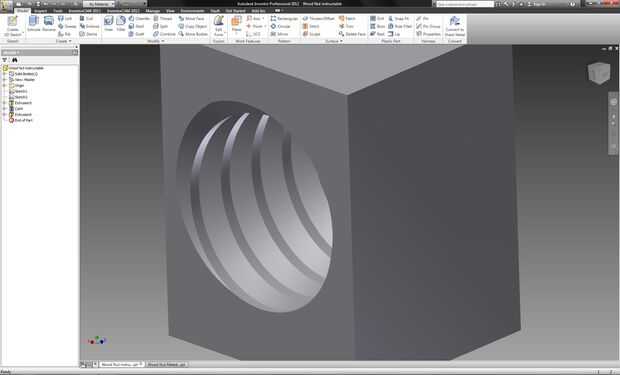

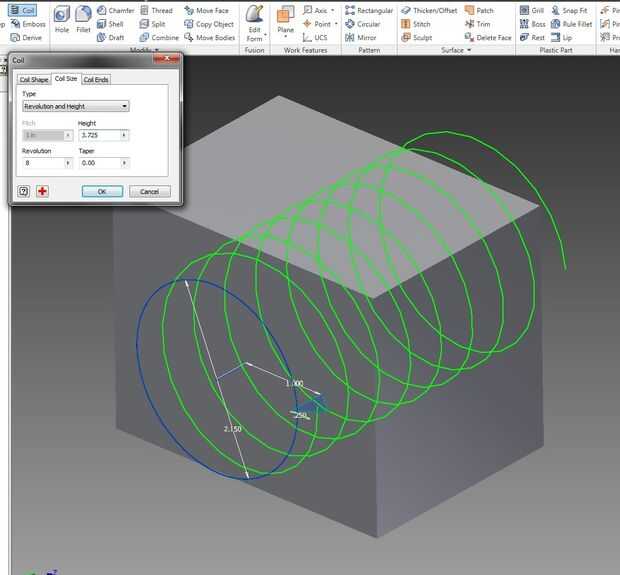

• Introduzca los valores de la bobina (la rosca)

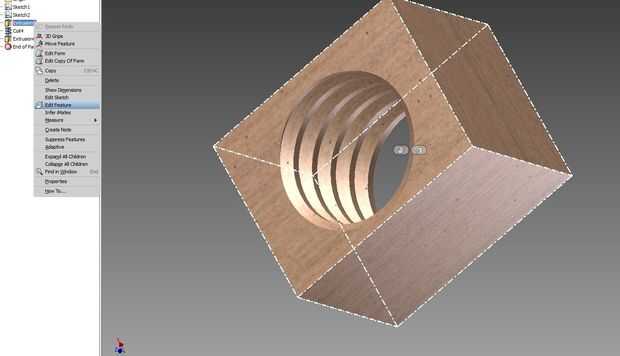

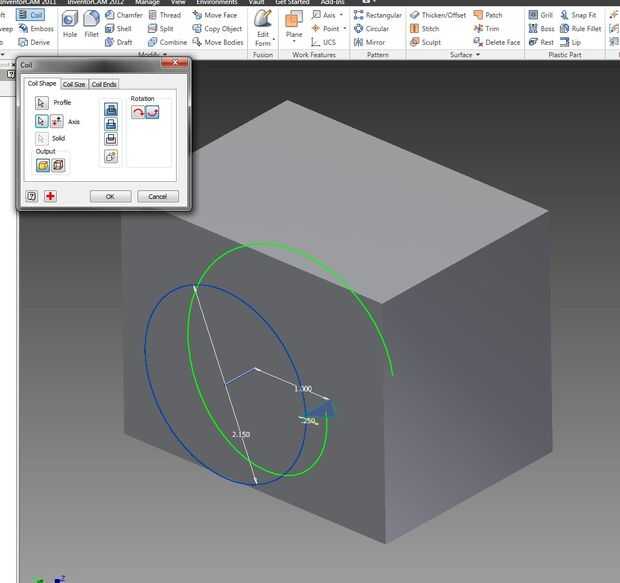

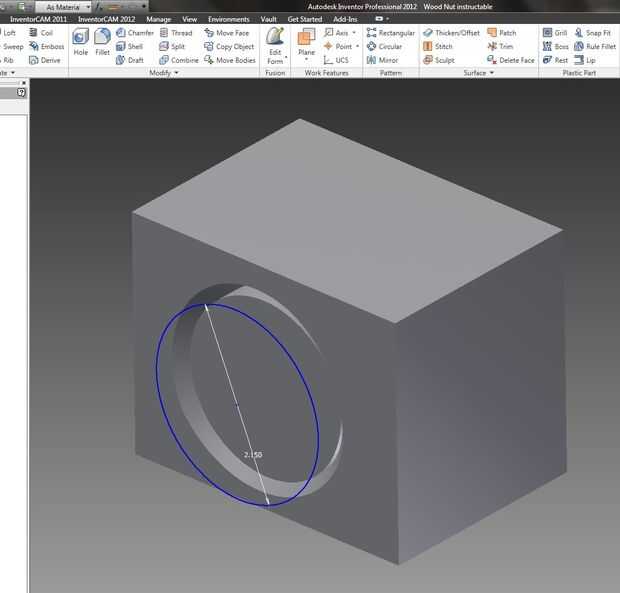

• Introducir la bobina con un círculo de extrusión

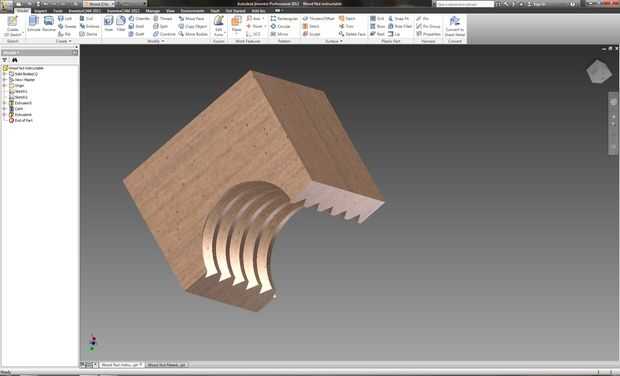

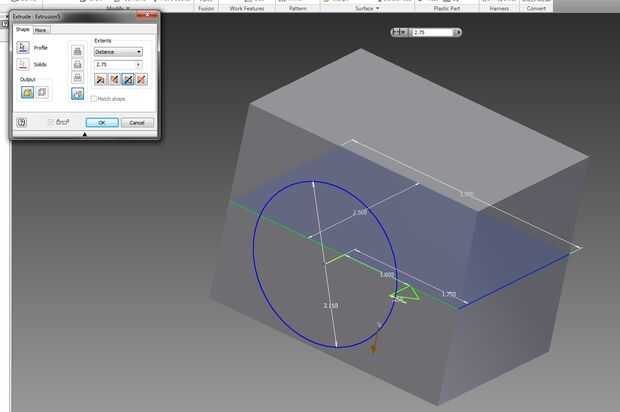

• Alterar las características de la extrusión del bloque para representar las dos mitades por separado

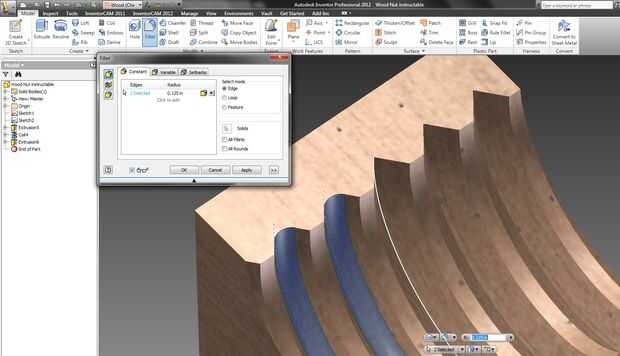

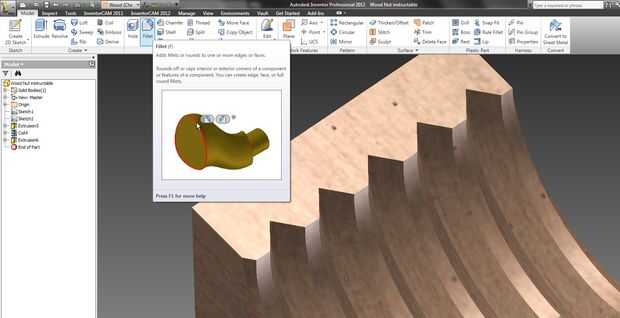

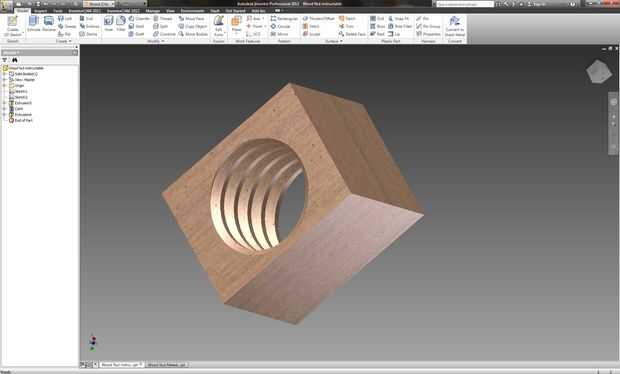

• Ahora filete todas las esquinas interiores con un radio de 1/16", ya será el radio de la herramienta para la parte final.  Esto no va a cambiar cómo la parte ha terminado pero dará una exacta representación de ella.

Aquí se encuentra el cálculo.  El espacio negativo en la tuerca tiene que ser ligeramente más grande que el tornillo para permitir que las piezas moverse libremente lo que ya que vivimos en un universo de fricción y estructuras platónicas no idealizadas.  Se instala en la adición de un extra. 1" diámetro, dando el tornillo extra. 05" meneo habitación en cada dirección.
