Paso 2: Diseñar la Base de

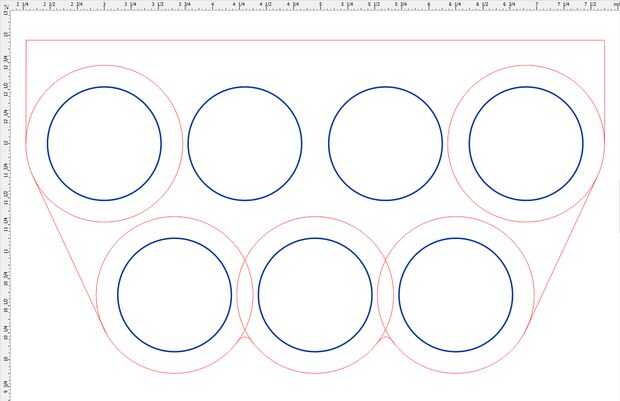

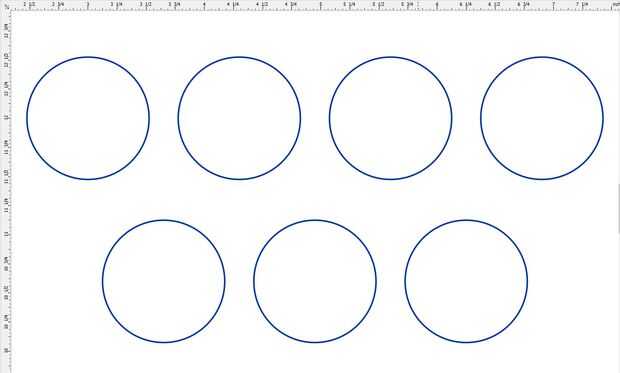

Ahora tenemos que crear el contorno de la base. Decidí que quería que los lados de la base de ser 0,2" más grande que los drivers de la tuerca. Así que dibujé una serie de 1,45" diámetro círculos alrededor de los conductores de la tuerca exterior. Dibujarlos en rojo con una anchura de la rayita para indicar que debe ser cortadas (no grabado) con el cortador láser. Entonces dibujé las líneas rectas (también rayita roja) para unirse a los lados y atrás. Entonces, para evitar las esquinas agudas del interiores he añadido dos pequeños arcos de 3 puntos para suavizar el encuentro de los círculos.

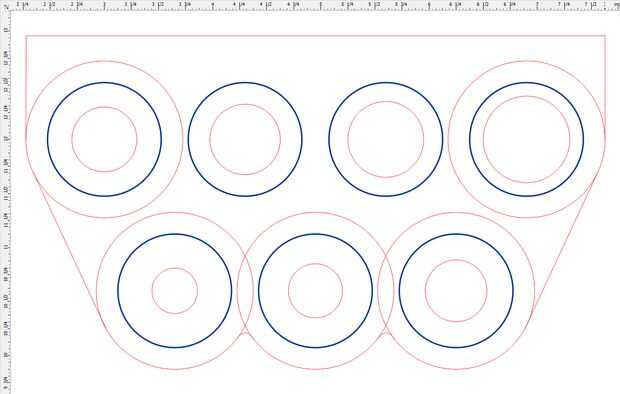

A continuación los agujeros hay que agregar para los ejes de cada conductor de la tuerca. I mide la parte más ancha de cada conductor de la tuerca (en la porción de zócalo del eje) y había añadido 0,1" para cada diámetro. Dibujar los siete círculos de rayita roja centrados en cada ubicación del controlador de tuerca.

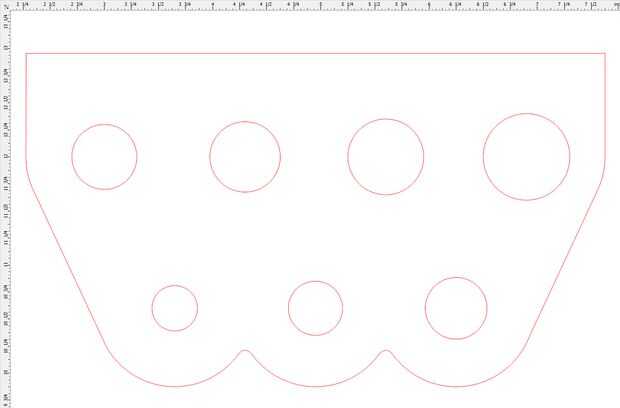

Acabado mediante la eliminación de todas las líneas/círculos excepto el perímetro exterior y los siete orificios por cada eje. Utilice la herramienta de borrar de segmento Virtual para ello.
