Paso 4: Diseño de los anillos
Puesto que los agujeros en el cuerpo del titular tienen que ser lo suficientemente grande como para adaptarse a la porción de zócalo de cada conductor de la tuerca y el eje de cada uno es un poco más pequeño, los controladores tuerca naturalmente no sentarse en filas ordenadas agradables. Así que tenemos que añadir una porción levantada alrededor de cada agujero que es apenas más grande que la base de cada asa de conductor de la tuerca. Resulta que las bases de la manija se ajusta muy bien a un 0,93" agujero.

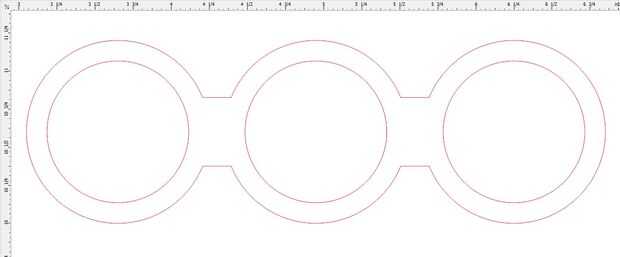

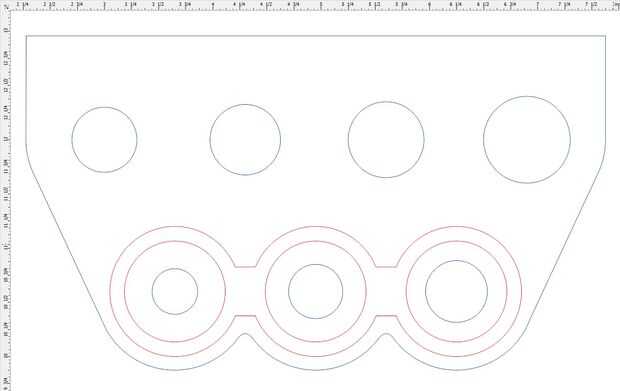

Comenzando con el diseño de la base inferior, cambiar todas las líneas en azul para actuar como líneas de referencia. He añadido un 0,93" diámetro rayita roja círculo alrededor de los tres agujeros de frente, seguido por un orificio de diámetro 1.2". Luego, conecte los tres agujeros con un altura de 0.45" rectángulo. Por último, elimine todos los segmentos de línea y el arco innecesarios con la herramienta Virtual segmento borrar.

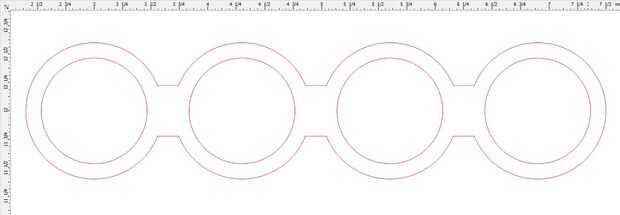

Como se puede ver en las imágenes el enfoque para la parte superior es el mismo.
