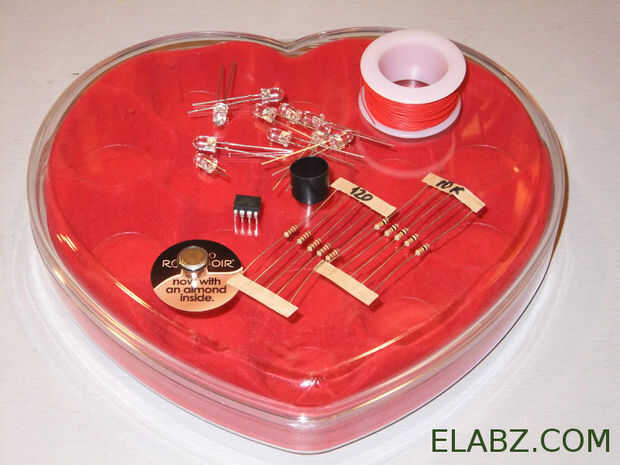

Paso 1: Reunir las piezas y herramientas
Aquí están las partes:
- 1 x MCU de AVR 8-bit Atmel ATtiny13 (o ATTiny13A);
- 10 x LEDs rojos de alta intensidad. Me imagino que funcionaría amarillo, demasiado. Si disminuir (o eliminar) las resistencias de limitación actual de 120 ohmios, blanco o incluso azul también podría funcionar. Experimento!
- Aproximadamente 20 pies (6 m) de cable de conexión de 30AWG. Color rojo se recomienda porque la caja es transparente y es mucho más fácil ocultar cables rojos en el inserto de plástico rojo.
- resistencias limitador actual 4 x 120 ohmios. Podría ser menos de 120 para el LED más brillante (aunque más corto tiempo de la batería)
- 1 x 10K resistencia de la bola inclina parte del interruptor del circuito
- pilas 3 x 1,55 tableta. Podría ser cualquier tipo siempre y cuando usted tiene un soporte para ellos. No me gustó al principio, así que tuve que idear una batería por única vez de un trozo de tubería del encogimiento del calor (centro de la foto) y dos tiras de latón. Para un paquete de improvisadas las pilas un poco más grandes de (LR44) 357-tipo funcionaría mejor. Mi perro me ayudó más tarde por la destrucción de uno de los juguetes del animal doméstico que electrónico que tenía un pequeño compartimento para 3 pilas LR1130. Tienen una capacidad más pequeña pero la caja me permite sustituir fácilmente
- Un pequeño regulador interruptor en caso de que usted quiere ser capaz de apagar la luz intermitente. El programa hace el ATtiny13 va a dormir cuando no hubo cambio en la posición del interruptor de inclinación para un rato y que ayuda con la duración de la batería. Mina trabajó durante aproximadamente un mes de las baterías de tres 357. Pero si sabes que nadie usará durante mucho tiempo, tiene sentido agregar un interruptor.
Necesita bastante sus herramientas de regulares para proyectos de electrónica:
- Soldadura de hierro y resina núcleo de soldadura
- Pinzas
- Cortadores (tijeras)
- Alicates de punta
- Pistola de pegamento caliente
Aunque también es una herramienta, el programador AVR merece una mención especial. Usé AVRISP MKII de Atmel porque lo tenía disponible. Pero puede permanecer fiel a la cadena de herramientas de Arduino completamente y usar una placa Arduino como programador. Instructables tiene bastantes ' ables acerca de cómo utilizar un Arduino como un programador ICSP, éste por ejemplo. Tenga en cuenta que la mayoría referencia ATtiny45 o MCU ATtiny85 pero el pinout y todo lo que tienes que hacer en el lado del programador es el mismo para el ATtiny13, las diferencias son sólo de configurar el IDE de Arduino.
