Paso 5: Pajas, pajas, pajas. El enderezador de flujo

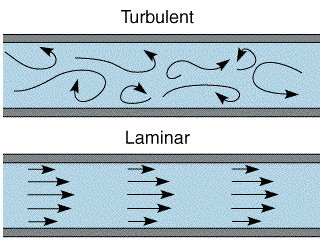

Las pajillas son parte integrales del túnel de viento. En pocas palabras, la matriz de paja permiten el turbulento aire en el túnel de viento sin problemas, lograr lo que se conoce como flujo laminar (fluidez). Aquí es una muy buena visual que encontré que explica la diferencia:
.
Cuando yo estaba haciendo mi enderezadora del flujo, recuerdo aprender de comentarios en mi última guía que las dimensiones de la matriz en forma de panal de enderezadores de flujo deben caer dentro de cierta gama de valores dictada por una ecuación conocida como el número de Reynolds (enlace de la wiki). Esencialmente, la ecuación va como tal: «Re = ρvD/μ, donde ρ es la densidad del fluido (aire en nuestro caso), v es la velocidad D es el diámetro de la tubería el fluido va a través, y μ es la viscosidad dinámica» (usuario de Instructables Hawkeye_bkj [gracias por la ayuda]). Se recomendó también que lograr un número de Reynolds alrededor de 2300. Con las dimensiones de la paja dada que compré y algunas investigaciones, pude determinar tuviera aproximadamente tengo un ventilador que sea capaz de llegar a 5m/s (11,2 mph). Esto fue maravilloso porque en senderos con indicador de velocidad de viento de mi maestra, era capaz de llegar a un valor cercano a 11,2 mph con ligeras variaciones que pondría el número de Reynolds un pelín más baja. Pero eso fue algo que pude vivir con.

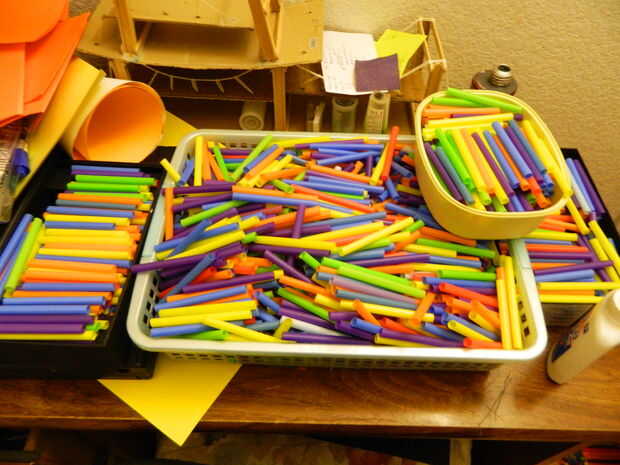

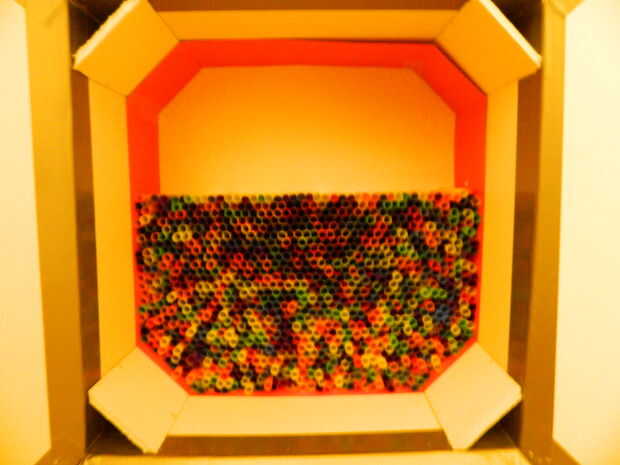

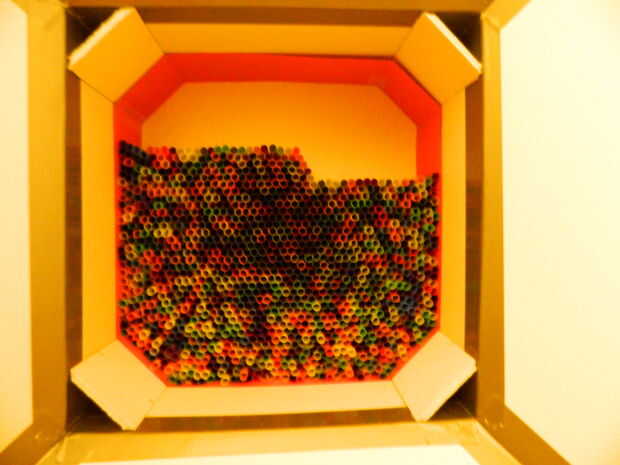

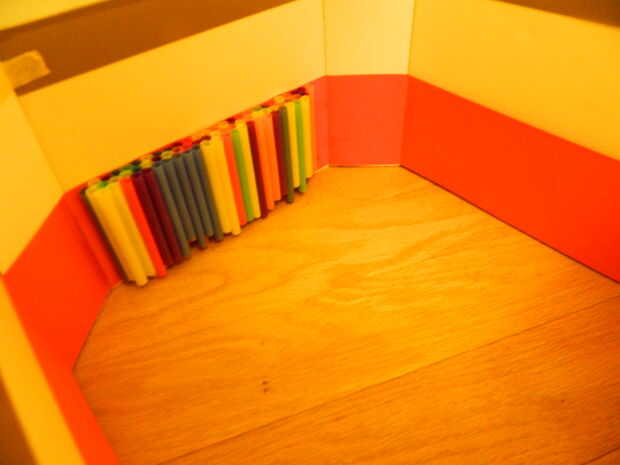

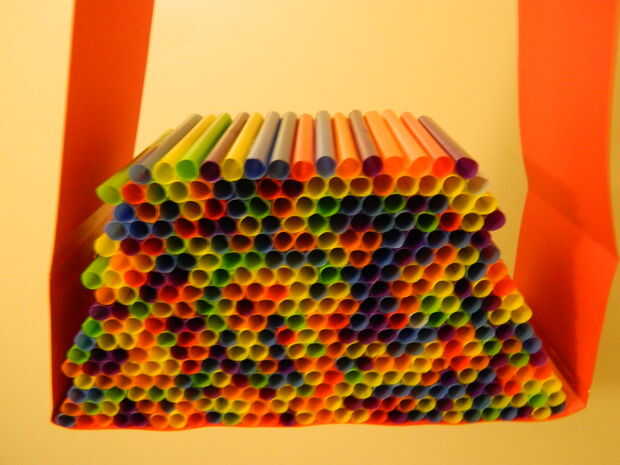

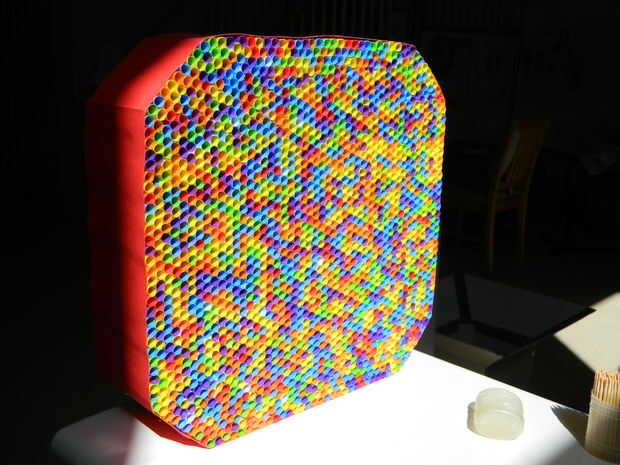

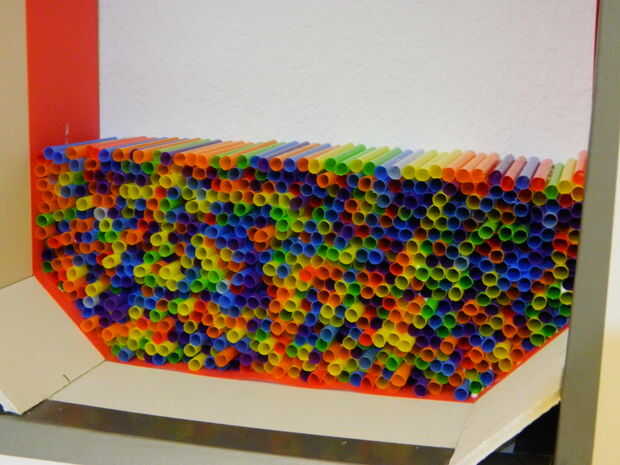

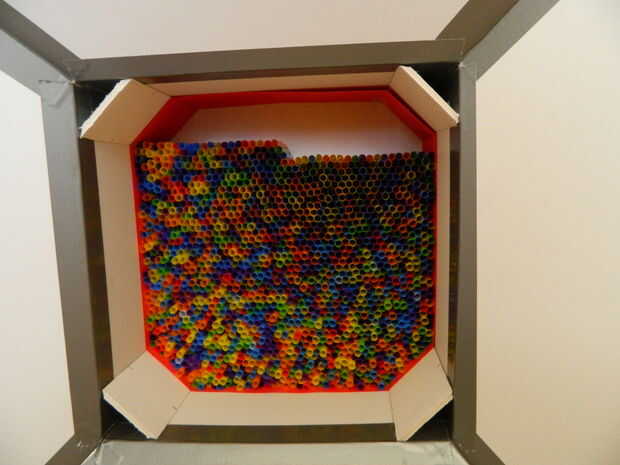

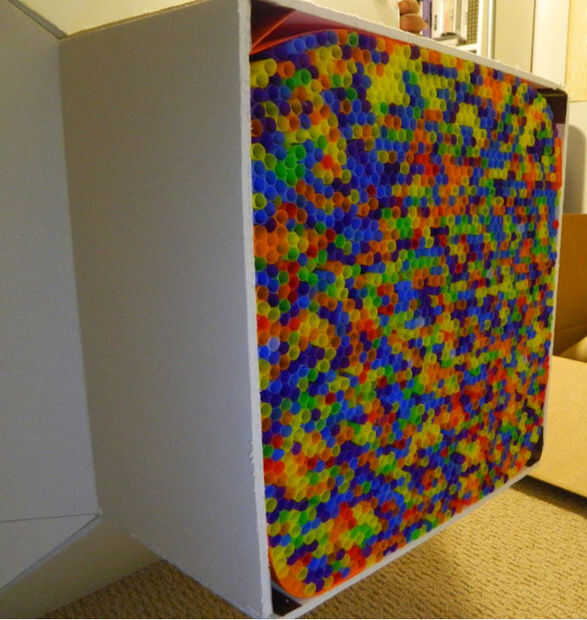

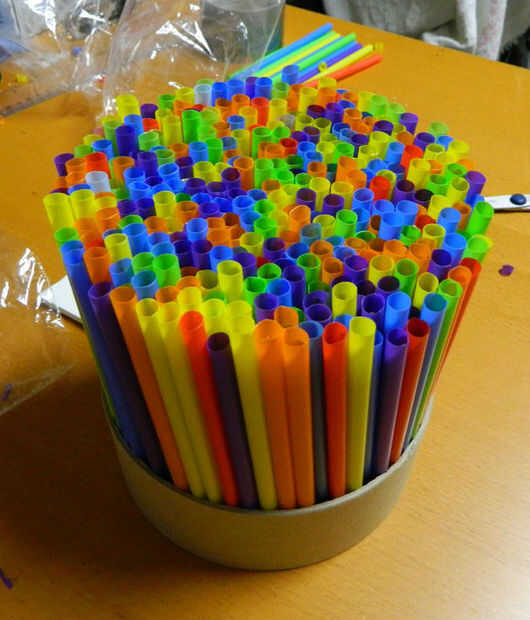

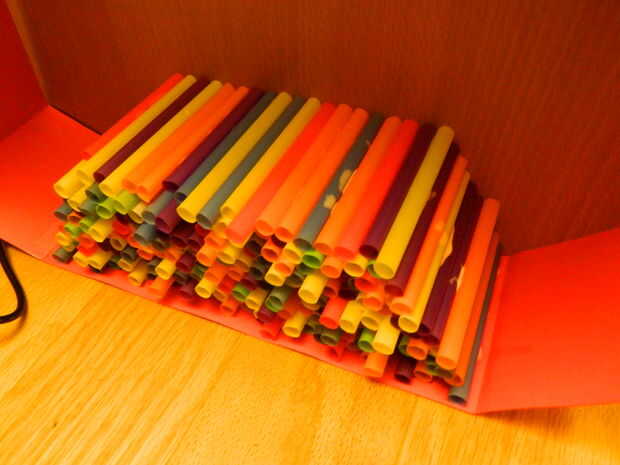

Hacer la matriz en forma de panal tomó absolutamente un rato. Acabé pasando que yo diría 8 o más paquetes de pajitas. Me corte las pajillas en tercios en secciones de 7cm aproximadamente y línea para pegar. Puesto que había literalmente unos pocos miles de pajas para cortar, no me molesté lo que es terriblemente exacta, compensando haciendo que los gases de escape de la línea de paja uniforme pero no la ingesta (ver imagen 2, la imagen trasera vs 6, la parte delantera). Capa sobre capa, poco a poco pegado la paja junto con Elmers pegamento y eventualmente resultó en una matriz que se veía hermosa. Esta matriz fue diseñada para encajar en el conector entre la ingesta y la sección de prueba.
