Paso 6: Sección de la prueba (parte I)
Se trata de la primera iteración de la sección de prueba que terminé usando. Para muchos laboratorios profesionales, esta sección del túnel de viento a menudo se intercambian hacia fuera con diferentes pruebas que el laboratorio se propone ejecutar en ellos. Las secciones pueden incluir orificios para instrumentación o espacio para temas para colocarse en y tiempo, a menudo varían.
Atributos clave en el diseño de esta incluido:

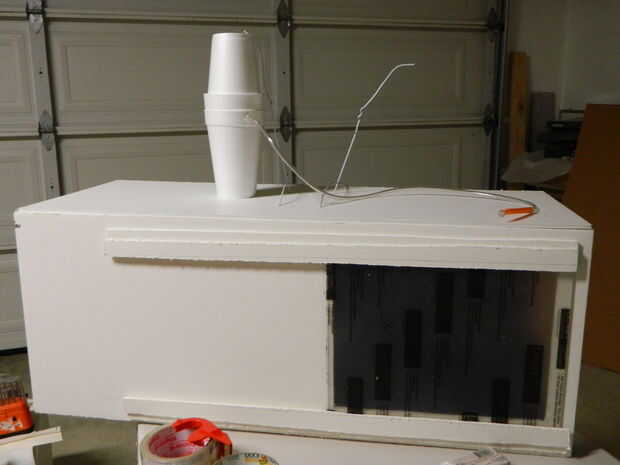

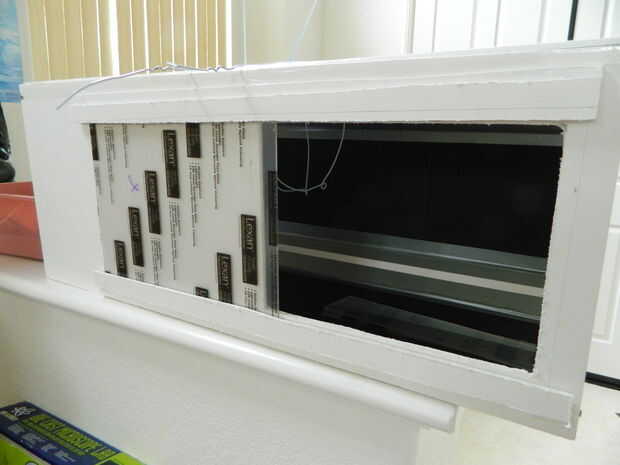

- Una puerta corredera de Lexan para poner los temas de prueba dentro de
- Una sección total de un octágono para menos espacios muertos del aire
- Modular
- Luces de Navidad
- Integración de la visualización del humo
- Capacidad para manipular los gases de escape humo

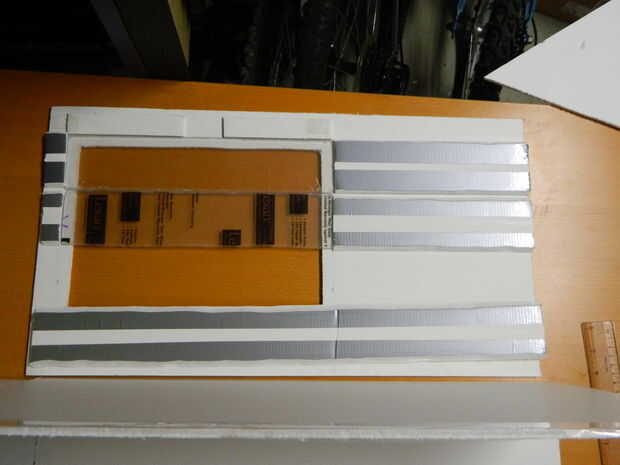

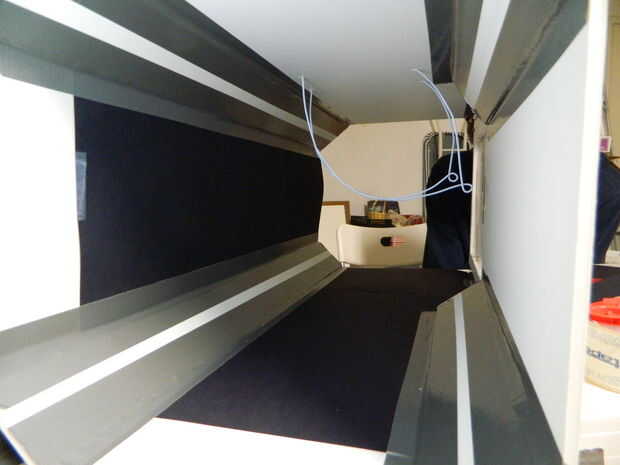

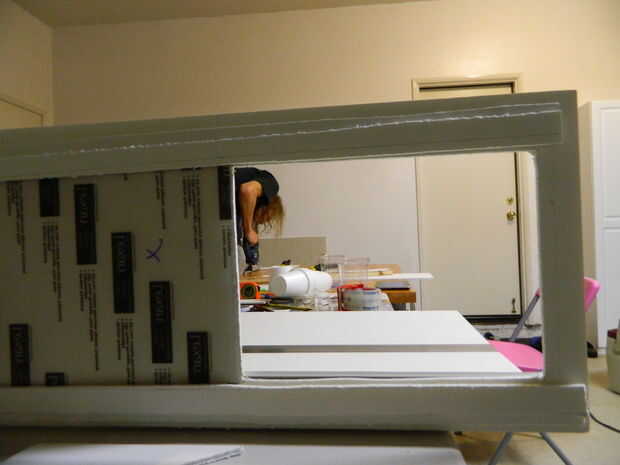

Los fundamentos de este componente se realizó de 4 piezas de cartón pluma, cada 12 "X 30" con una sola pieza que incluye un orificio de 1/4" inferior a los 4 lados de la hoja de Lexan para asegurarse de que no caería. Esto fue complementado con 4 piezas largas que forman un 45-45-90 grados el triángulo con la sección representativa cuadrada, haciendo la forma de un octágono. Dos hojas de Lexan sobrantes fueron cortadas a la misma anchura como las piezas de largo a actuar como un puente claro entre las partes. La integración de las luces dentro del túnel fueron agregados junto con una cartulina negra como telón de fondo para optimizar la visualización del humo.
Esto era un diseño relativamente simple y barato. Se puso énfasis más en un diseño de trabajo versus tener que buscar ascéticamente agradable. Después de todo, forma sigue la función.
