Paso 1: Introducción a túneles de viento
Si no está familiarizado con túneles de viento, propongo un rápido wiki sobre el tema.
Túneles de viento son una herramienta útil para el desarrollo de aviones y coches de alta velocidad, pero estamos un poco cortos de proyectos tan grandes; en este caso decidimos enfocarnos en dejar gente ver la aerodinámica por sí mismos. Mayoría de la gente sin un fondo de ingeniería nunca ha tenido la oportunidad de ver cómo formas de flujo de aire alrededor de objetos y dado la oportunidad de encuentran que los resultados interesantes y a menudo muy bonita. Usando el túnel para explicar cómo los aviones de papel generan elevación nos dio propósito, dio a los niños algo que hacer para participar y ojala pueda alguien un poco más interesado en la aerodinámica o la tecnología tienen. También permitió que el túnel de viento para mostrarle a la gente que puede hacer un túnel de viento de trabajo sin mucho costo o dificultad de demostración.
El túnel que se construyó se llama un túnel de viento de lazo abierto, significa aspira aire del extremo de una habitación y sopla hacia fuera el otro extremo. Este es el tipo más fácil de construir y cuenta con la sección de trabajo más grande para su tamaño.

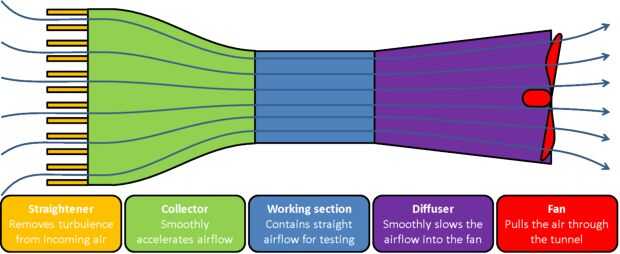

Hay 5 partes fundamentales a lazo abierto túneles, ilustrado en el diagrama anterior:
- Enderezador de flujo
- Colector de
- Sección de trabajo
- Difusor de
- Ventilador
Los pasos siguientes detallarán cómo cada uno fue hecho para nuestro túnel...
