Paso 4: Sección de trabajo
La sección de trabajo es donde la prueba puede realizarse como el flujo de aire es suave y lacio.
Cuando todo es dicho y hecho la forma de la sección de trabajo es una simple caja de sección transversal constante. Hemos añadido pantallas hacia el frente y la parte superior para permitir la visualización y con bisagras de la pantalla superior para la inserción fácil del avión.
Nuestra sección de trabajo es la única parte no construida de chatarra. El cuerpo de esta sección era laser, corte de madera contrachapada y las pantallas se cortaron de nuevo acrílico para una visualización más clara. Bisagras pequeñas fueron agregadas para permitir que la tapa se abra y algún precinto tiro fue puesto alrededor para mejorar el sello.

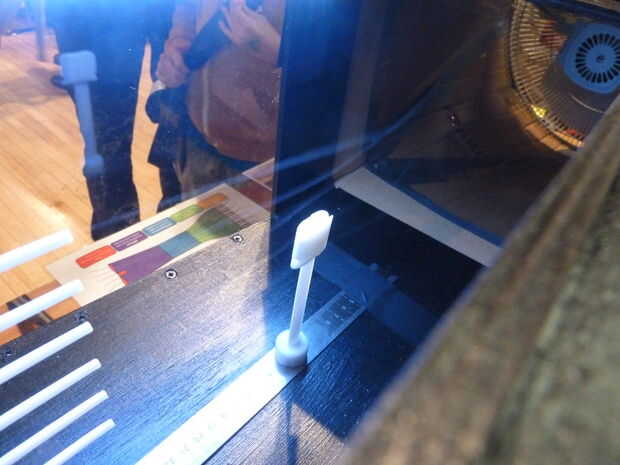

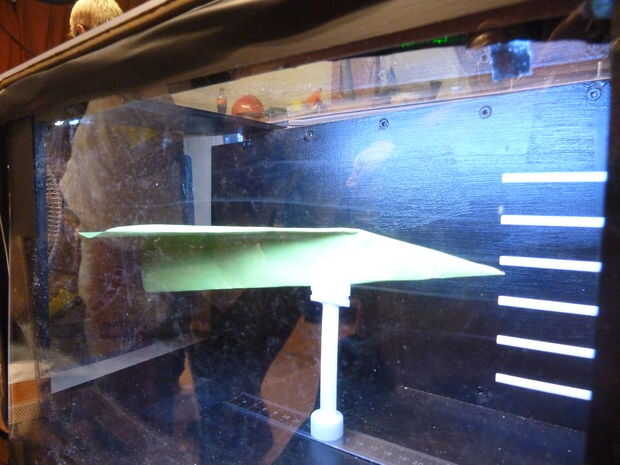

Los clips usados para montar el avión de papel eran 3D impreso en un PP3DP para arriba! 2. la base del clip tiene un empuje de imán de neodimio encajan para el fácil intercambio de planos. Los imanes clip fueron pegados en una regla de acero pegada a la parte inferior de la sección de trabajo permitiendo el fácil posicionamiento. Mientras que una solución elegante, algo extraño esta regla en mi taller!
Para visualizar el flujo dentro de la sección de trabajo utilizamos humo rutas introducidas por otra parte impresa 3D, un inyector divisor aerodinámico optimizado. El humo es realmente tóxico vapor generado al calentar una mezcla de agua/glicerina, propilenglicol. Hacerlo con seguridad se utilizó una pistola de humo anillo de juguete 'Cero Blaster' con adaptadores impresos 3D (usted puede haber adivinado recientemente tuve acceso a un nuevo! impresora 3D en el trabajo), con un pequeño ventilador para soplar el humo fuera de la cámara y en el túnel a través de una pajita.
En la prueba también utilizamos una botella de 2 litros con agua caliente y hielo seco para crear humo. Esto da un efecto visual mucho mejor pero no pasado tiempo suficiente para demostrar en la Maker Faire. Si vas por este camino el CO2 se evapora/sublimación conduce el humo de la botella así que no hay necesidad para un ventilador, pero recomiendo cortar un agujero de 20 mm en la botella y pegar cinta sobre él como un alivio de la presión en caso de que se obstruye la salida.

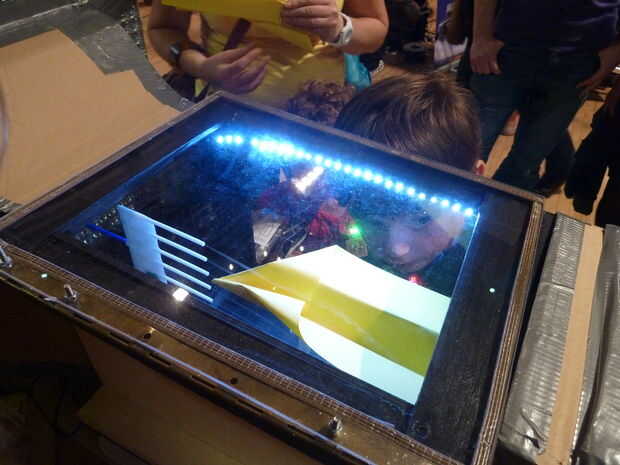

Para ayudarle a ver lo que está sucediendo que nos dispone una tira de LEDs escurr un DC
fuente de alimentación. Estos son en ángulo hacia atrás de la unión entre las pantallas para ver mejor y el interior de la sección de trabajo fue pintado de negro para ayudar a ver los rastros de humo.
