Turbina de Tesla de Metal imitación

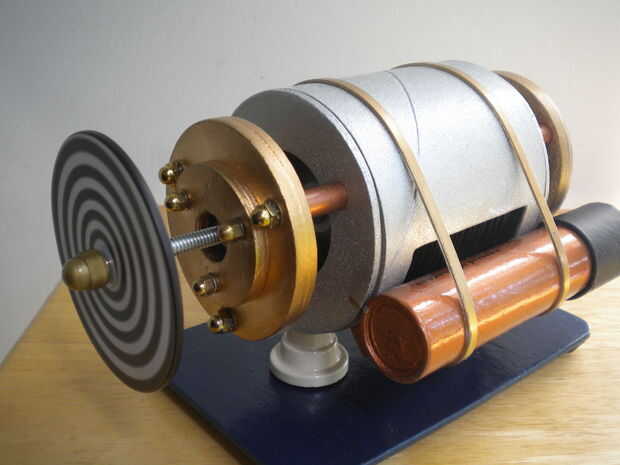

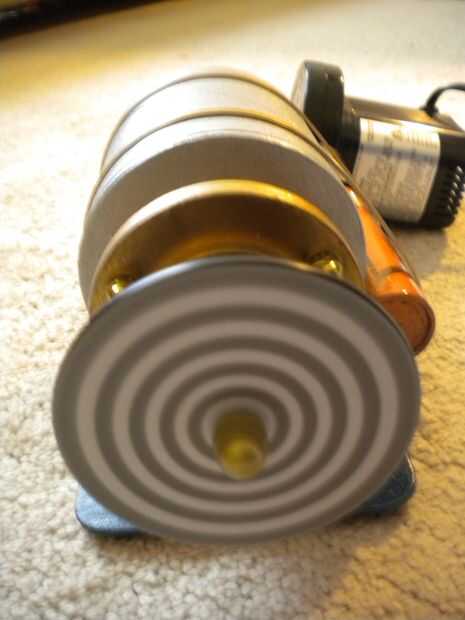

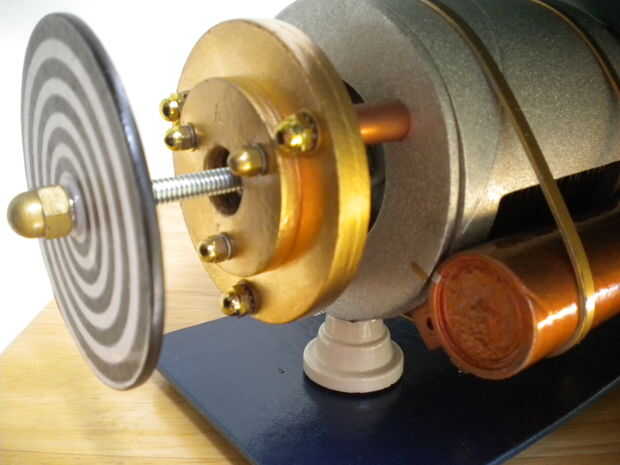

este instructable es una continuación de un post de (2011). La turbina de Tesla cartón (CTT) fue basado en un artículo de Popular Mechanics que describe la construcción de una turbina de vapor, metal que fue publicada hace casi 50 años. Un año después, he añadido spray pintura y detallando consejos así como algunos resultados decepcionantes cuando se intenta el CTT usando un cartucho de comprimido de CO₂de la energía. Elegí colores para crear la apariencia de la maquinaria de la precisión hecha a mano de latón, cobre y aleación de titanio. Los discos del rotor fueron pintados para parecerse a un compuesto de fibra de carbono de alta resistencia.

Se realizó el proyecto original de discos espaciados, cartón centrados en una barra de acero roscada. El montaje del rotor fue suspendido en un papel de tejido de cuarto de baño por una Asamblea apoyo. Los rodamientos de grado aviación estaban alojados en asambleas de retención. Cuando una corriente de aire de una bomba de aire eléctrica fue inyectada en el colector, la corriente torció en espiral hacia adentro entre los discos hacia puertos de escape que rodea el centro de cada disco. La corriente sale de la turbina del eje de rotación. Velocidad máxima del rotor se midió a 2.220 RPM. Tenga en cuenta que el siguiente instructivo se supone que tiene un CTT pleno funcionamiento listo para pintura y personalización de.

ADVERTENCIA
Nada conectado al eje del rotor puede volar pronto si no es correctamente asegurado. Además, la descompresión súbita de CO₂ como el gas se escapa del cartucho produce frío extremo. Utilice guantes para trabajo pesados cuando maneje el cartucho.
