Hace unos años he diseñado un generador de flujo axial pequeña de acerca de 100W que se utilizará para la generación de energía eólica, pero me encontré con el problema de hacer una turbina conveniente para él. Los métodos que encontré en línea, como tallar las cuchillas de corte de madera o en los de pipa del PVC, no apeló a mí. Quería algo más preciso y eficiente.

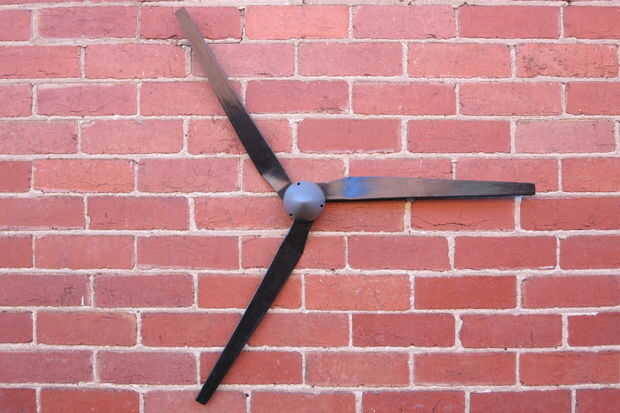

La respuesta vino a mí después de que empecé 3D impresión, más que hace un año. La altura máxima que puede hacer mi impresora es 150mm y mi hojas debe ser de 500mm de largo, así que diseñé las hojas para imprimir en 4 secciones que deban ser fusionados.
En este punto debo hacerlo claro que estas necesidad de láminas reforzadas con una capa de fibra de carbono o fibra de vidrio, para ser capaces de soportar las fuerzas centrífugas que de otro modo sería rasgar aparte.
La sección de las palas de perfil aerodinámico NACA 4412 y TSR (Tip Speed Ratio) es 7. Eso significa, en viento de 10m/seg, la velocidad punta es de 70m/seg y que se traduce en velocidad de rotación rpm 1336,9. El límite de Betz para una turbina de 1m con viento de 10m/seg es 278W, por lo que debe ser fácil de extraer más de 100W a esta velocidad de viento (36 km/hr).
