Paso 10: Prueba de generador

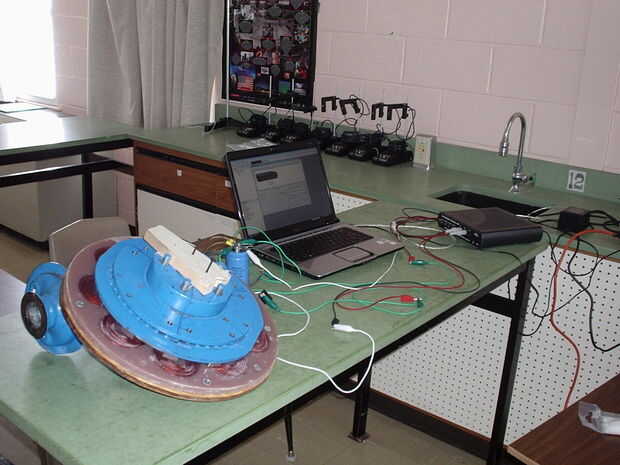

Trató de utilizar el equipo en mi laboratorio de física y en Datastudio para medir la frecuencia de la corriente alterna, entonces traté de trabajar hacia atrás para calcular la RPM del generador. Si recuerdo mal, tuve que dividir por 6 para obtener los valores de RPM. Este método, sin embargo... era extremadamente inexactos. Me seguí haciendo las lecturas que fueron muy apagadas. A pesar de los gráficos bastante que el equipo estaba generando, no recomendaría tratando de usar este método para la medición de RPM.
Muchas personas utilizan tacómetros de lujo bicicleta con buenos resultados. Algunos tacómetros de bicicleta se pueden encontrar por menos de $20. Por suerte mi maestro de física es un conductor de bicicleta avid y tenía una caja llena de viejos ordenadores de bicicleta que me deja probar. Encontré uno con un contador RPM y zip había atado un imán de neodimio a un lado de la plantilla de prueba. Pues yo utilizaba un anillo y una abrazadera para sujetar el sensor en su lugar. Ahora pude leer los RPMs bastante fácilmente, aunque no actualizar inmediatamente este método era mucho más preciso. Yo sugeriría altamente si quieres lecturas precisas para obtener un tacómetro decente o un ordenador de bicicleta con un ajuste de RPM.

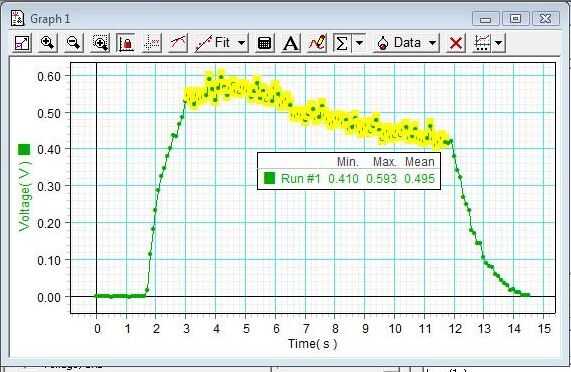

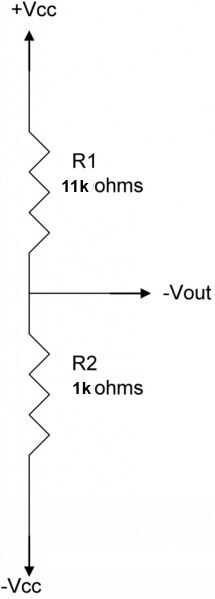

También pude utilizar Datastudio para medir el voltaje DC viene del generador. El equipo sólo mide hasta 10 voltios DC, usé un simple divisor de voltaje para escalar el voltaje de ser leídos por la computadora. Esto permitió a la computadora para leer 1/12 el voltaje producido. Así que la tensión real en el gráfico era 12 veces tensión leída por la computadora. Ver fotos del esquema. El voltaje en R2 debe ser 1/12 la tensión del generador, esto se muestra en el gráfico.

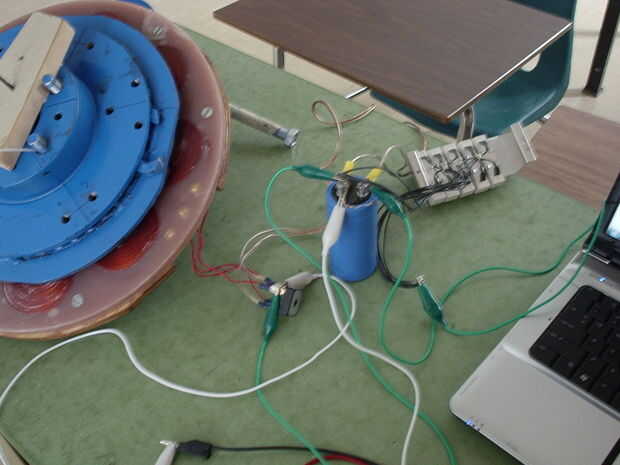

Además, necesitaba aplanar la DC viene de rectificador. Para ello usé un condensador grande paralelamente a aplanar los picos de voltaje, dando una lectura más precisa del voltaje de C.C.. Usted tiene que mirar muchas cosas al hacer girar el generador. Es más difícil medir el voltaje, corriente y rpm mientras sigue sosteniendo el taladro.
Para mi carga de la prueba, usé seis resistencias de 25 vatios de 18 ohmios en paralelo para un total de 3,6 ohmios.
