Turbina de viento de flujo Axial de 7 pies (3 / 18 paso)

Paso 3: Rotor y estator

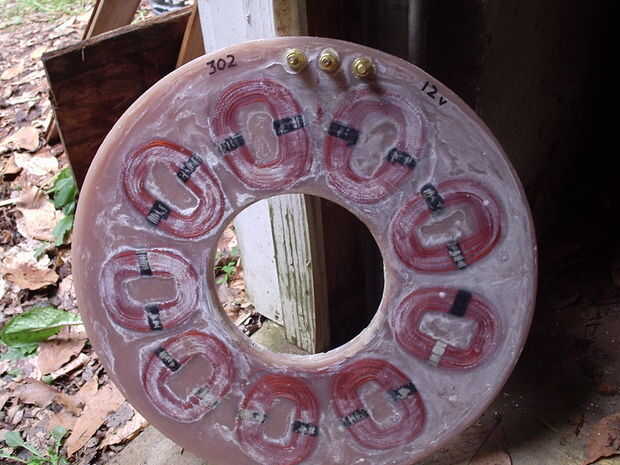

Uno más un desafío técnico y piezas de mano de obra de la construcción de un aerogenerador es bobina y una bobina de estator de fundición. Es necesario un conocimiento muy profundo de generadores de imanes permanentes para calcular cómo un estator óptimo del viento. Si te obstinas en hacer, simplemente puede seguir el ejemplo de alguien exitoso generador. Otra vez, siendo este mi primer disparo en energía eólica, no quiero arriesgarme a algo equivocado, la bobina estropear los cables, o arruinar el casting, así que compré uno de Otherpower.com. Hacen un montón de diferentes estatores para una variedad de imanes (rectangular y redondo) y voltajes. Aerogeneradores de flujo axial más utilizan un estator trifásico para la generación más eficiente.

Ya que este es un diseño de rotor único (estatores en Otherpower se hacen generalmente para los rotores doble) nos será que sólo estar generando la mitad el voltaje indicado. Así, para este proyecto quería 12 voltios y tuve que comprar un estator de 24 voltios. Otherpower realmente está ofreciendo un kit para una turbina de viento de rotor único que es casi igual a este. Es todavía más barato para fabricar su propio, aunque.

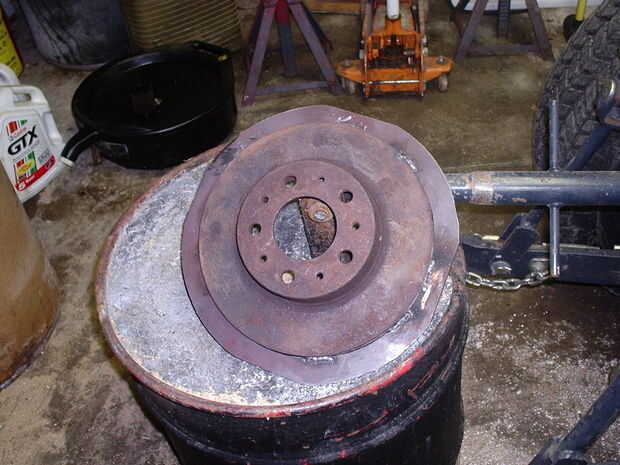

El estator está hecho de un rotor de 12 pulgadas, pero el rotor de freno Volvo es sólo de 10 pulgadas. Por lo tanto, nos vimos obligados a añadir en el borde exterior. Esto probablemente no era la mejor solución, pero debería funcionar bien. Recomiendo conseguir un disco de 12 pulgadas de acero de un CNC chorro de agua si es posible, que sería mucho más limpio y proporcionar una mejor superficie para montar las cuchillas.

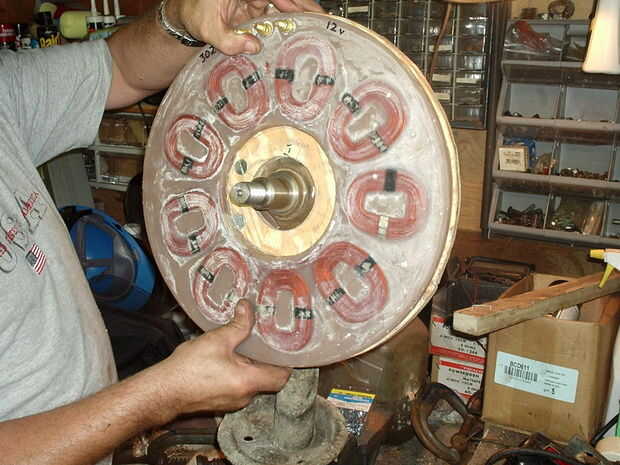

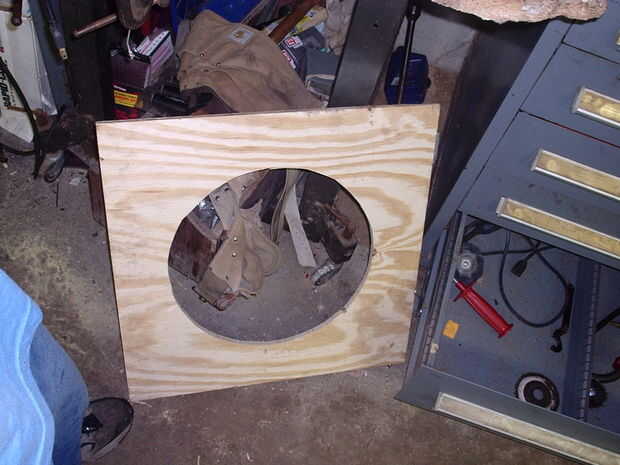

Se utilizó un pedazo de madera contrachapada de 1/2 pulgadas montada en el puntal y luego monta el estator a la madera contrachapada. Asegúrese de que haya espacio para la bobina del estator limpiar el cojinete de la rueda.
