Turbina de viento de flujo Axial de 7 pies (4 / 18 paso)

Paso 4: imanes

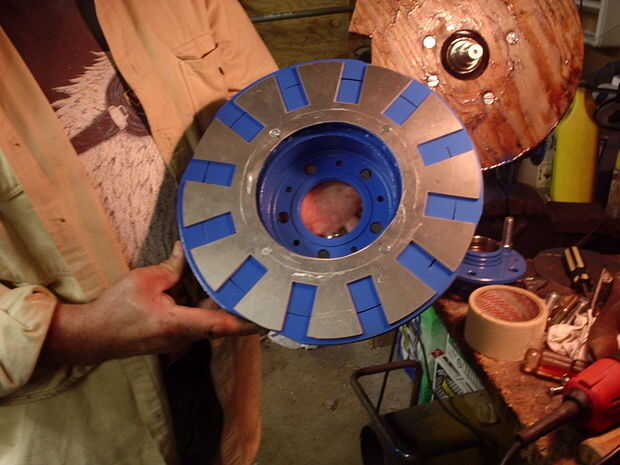

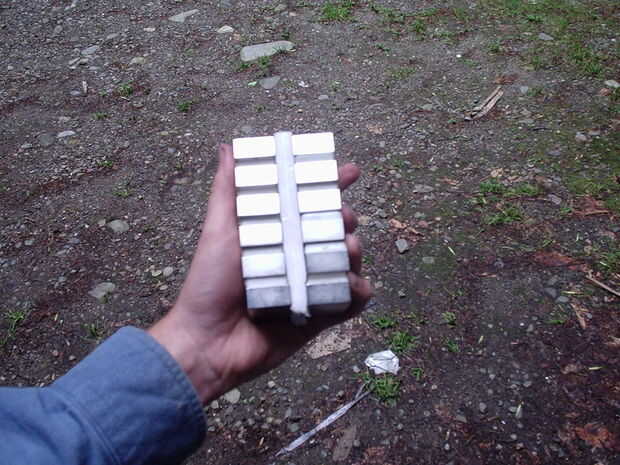

usé doce 1 x 2 x 0,5 pulgadas imanes rectangulares de Magnet4less.com (precios muy razonables). En la parte posterior del rotor, también se utiliza una placa de aluminio para mantener los imanes separados (esta placa está también disponible de Otherpower). Utilizamos epoxy resistente para asegurar que los imanes no volar en altas RPMs. ser muy cuidadoso al poner los imanes en su lugar - tienen poder suficiente para lesionar gravemente o romper los dedos! He encontrado que un poco cuidado y un martillo de goma son herramientas muy valiosas.

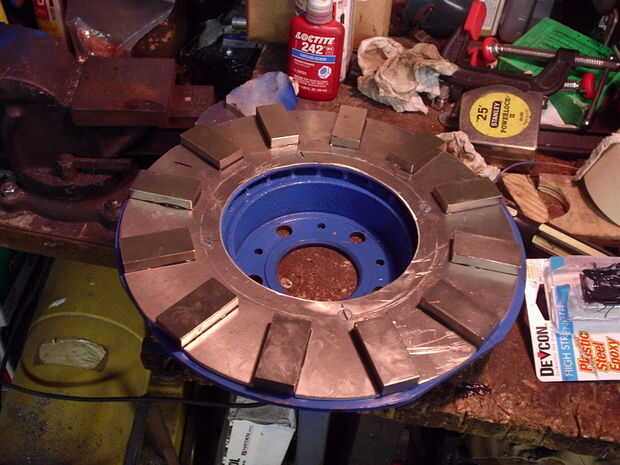

Los imanes se colocan alternando polaridades en la parte posterior del rotor. Utilizamos un pequeño imán para comprobar la polaridad de cada imán.

Dejé los imanes expuestos, pero estoy pensando en una posible renovación pronto. Debo haber fundido los imanes en algún tipo de resina para evitar la corrosión. Hay un montón de buena información en internet sobre cómo hacerlo, y es muy similar a una bobina de estator de fundición.

Una vez que todos los imanes en el rotor, recuerde que el disco entero es ahora un imán gigantesco. No la coloque sobre una mesa de trabajo con virutas de metal o materiales sensibles al imán!

También, usted puede notar que las fotos son un poco fuera de orden (el rotor está pintado ya) pero estoy tratando de poner esto hacia fuera en el más lógico orden... no necesariamente el orden que hicimos en!
