Turbina de viento de flujo Axial de 7 pies (5 / 18 paso)

Paso 5: cola

El área de la paleta de la cola y la longitud de la pluma de la cola son dependientes en el diámetro del molino de viento. Esto asegura que enrollador tiene lugar en la velocidad del viento de derecha. Generalmente, el tubo de cola debe ser aproximadamente tan largo como el radio de la turbina (longitud de una hoja). En este caso, debe estar alrededor de 3,5 pies. En realidad llegamos bastante un poco más de tiempo por error. Parece encontrar el viento bien, pero creo que afectará a enrrollador.

En cuanto a la zona de la paleta de la cola, puede ser determinado por una ecuación simple: D(squared) / 40 = área de la aleta de la cola (donde D es el diámetro de su unidad de elección). Esta ecuación está dada por Hugh Piggot que tiene muchos años de experiencia de turbina de viento pequeño.

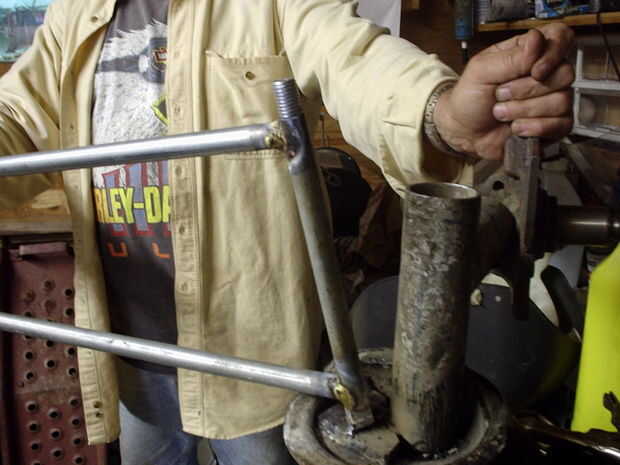

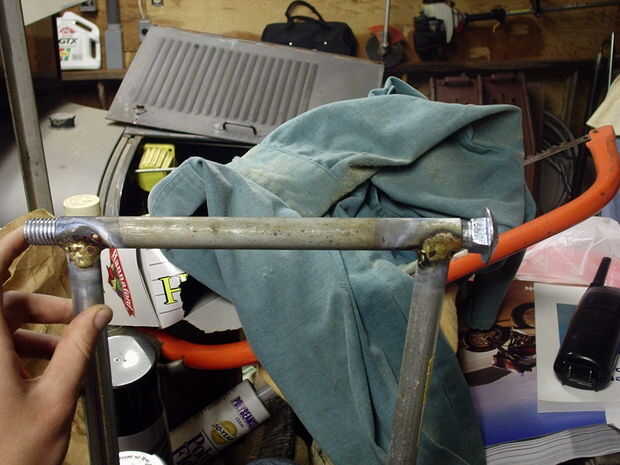

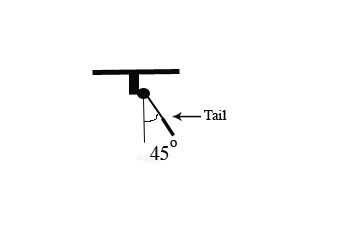

La forma de la aleta de la cola realmente tiene muy poco efecto en el molino como el área es correcta, así que siéntase libre ser creativo. Pasé algún tiempo con una amoladora de aire y cortar una cola de aspecto limpia, pero no es totalmente necesario. Lo que importa es el ángulo en el cual se monta la cola. Debe estar en unos 45 grados de directamente detrás del poste de centro en el lado opuesto del generador. Además de eso, se debe montar en un ángulo de 20 grados de perpendicular - las fotos que he incluido ilustran bien. Esto puede necesitar ajustarse ligeramente dependiendo para molino a furl y qué pesada es la paleta de la cola.

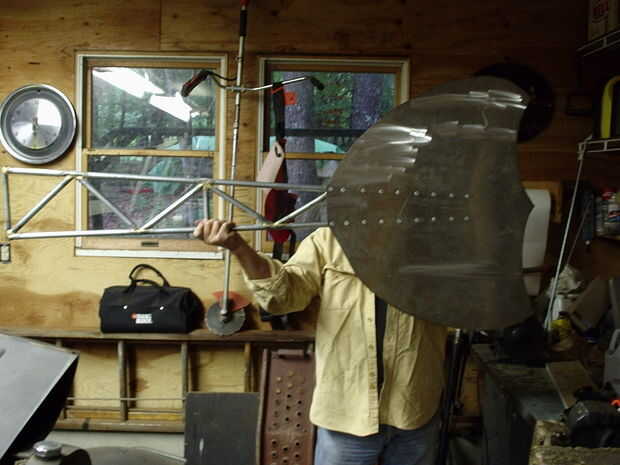

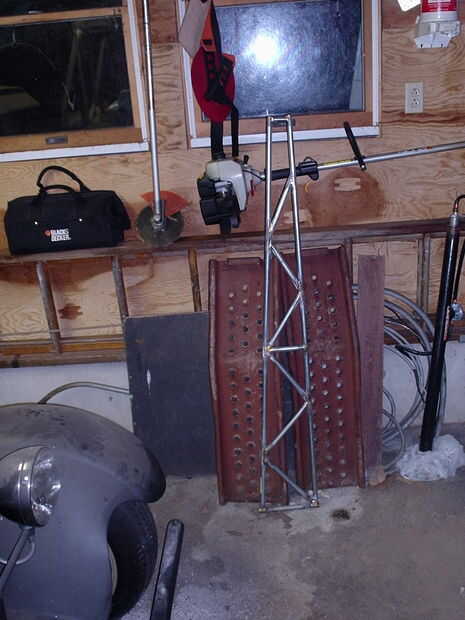

La cola es de tubería eléctrica y soldada juntos. Ponemos un montón de apoyo a pedazos en medio de ella para fortalecerla. La paleta de la cola se hace del acero inoxidable y se clava en la tubería.
