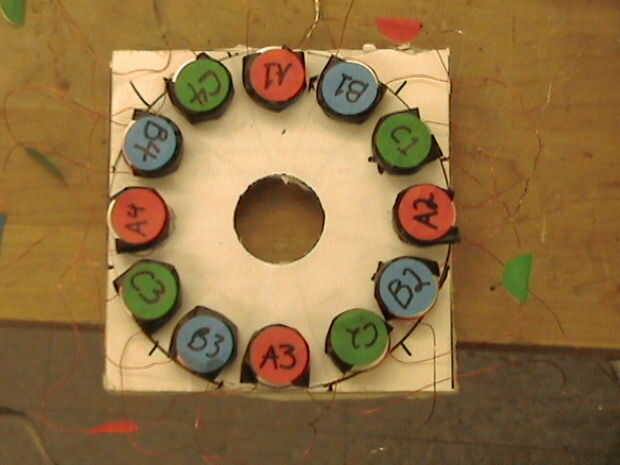

Paso 12: Diseño de bobinas
Compruebe que el actual todo fluye una forma. Es decir, si se imagina un electrón atraviesa las bobinas, siempre entra en la bobina de un determinado lado y sale por otro. A no cruzar los cables, y usted debe ser fino. Las flechas en la plantilla deberían ayudar a pensar en cómo los electrones deben estar en ejecución a través de la envoltura de la bobina.
Adhiera las bobinas ahora. Em adhiera bien.
Una vez que, los tres restantes la soldadura termina juntos (las no soldadas de alambre grueso que debe pegarse de las bobinas "4"). Este es el punto neutro. En nuestro circuito, no será necesario acceder a este cruce otra vez, para que pueda cinta abajo o cualquier otra manera ocultar debajo de la base de las bobinas, junto con la excesiva longitud de las otras conexiones. De hecho, cuanto más usted puede hacer para poner en orden los cables, mejor. Una turbina funciona mal que sale de sus chuletas tiene una desagradable tendencia a agarrar cables expuestos y rasgar para arriba. Divertido reloj, pero el infierno para reparar.
Lo que usted debe haber dejado son los tres más gruesos cables conectados a las bobinas "1" en cada uno de los grupos. Esto llevará a la CA a circuito de conversión de CC.
