Turbina de viento Lenz2 (10 / 12 paso)

Paso 10: Montar las alas en el eje central

Enrosque una tuerca de.5 pulgadas en la parte inferior del eje (la barra de allthread) para que sea aproximadamente 2,5 pulgadas desde el extremo. Se equivocan uno de los discos de madera de la parte inferior del eje a donde se encuentra con la tuerca. Luego enrosque la tuerca otra la barra de donde se encuentra con el disco. Girar las dos tuercas de uno hacia el otro para que el disco se asienta firmemente sobre el eje.

Coloque el segundo disco en el otro extremo del eje. Que tenga que ajustar la posición de los discos para que adaptarse a la altura de las alas y dejar también espacio para atar el eje a un generador o alguna otra estructura. Tenga en cuenta que hay muy poco eje que se pega sobre la parte superior del disco del centro. Había decidido hacer las alas 21 pulgadas en una barra de eje de 24 pulgadas. Esto fue un error. En retrospectiva, te sugiero que hagas las alas más cortas para que tengas más el eje sobresale de la parte inferior y el superior para la flexibilidad en el montaje la turbina entera a un generador u otra estructura. Probablemente iría con 18 pulgadas.

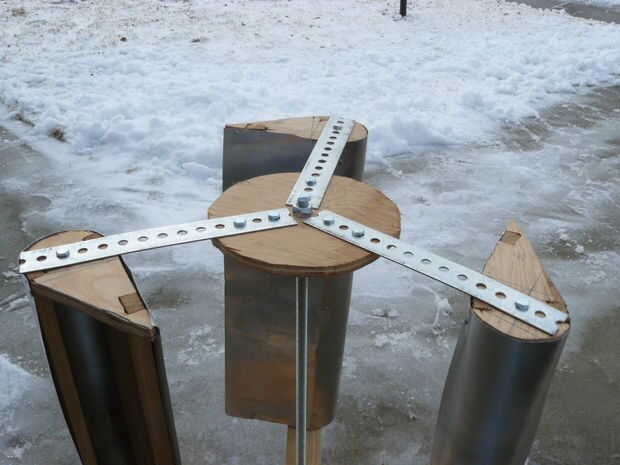

Ahora puede montar las alas. Con el lado cubierto de un ala hacia el eje, perno de los puntales a los extremos. Estos pueden ser bastante ajustado pero lo suficientemente suelta para girar. Ahora Alinee el puntal superior con la línea de 9 grados que dibujó y luego apriete las tuercas superior e inferior. Este ángulo de las alas hacia el eje central la cantidad correcta.

Hacer esto con las otras dos alas.

La turbina está lista para ser montado en un generador o alguna otra estructura.
