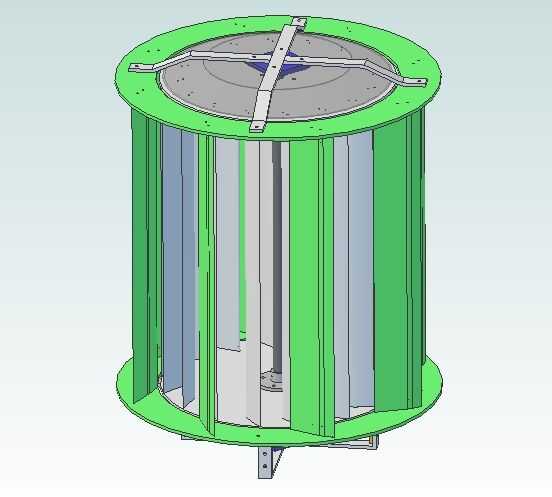

He diseñado un sencillo Vertical eje viento turbina (VAWT) que puede escalarse para impresión 3D. He unido los archivos de Solidworks de la Asamblea de la pieza que puede ser escalado al tamaño de su cama o picado y manipulados para trabajar con el área de impresión. (Puede tienes que ser creativo con formas para unir las partes más grandes detrás juntos si tienes que imprimir individualmente, pero un poco de JB Weld o epoxi va una manera larga, derecha?)
Además el plástico necesario, necesitarás algunos imanes (yo normalmente uso kjmagnetics.com tienen grandes productos de neodimio), alambre (recomiendo hilo esmaltado para las bobinas, deben estar aislados pero más fino será el aislamiento mejor!), un rectificador de C.C. 3phase (Digikey.com es ideal para estos tipos de componentes, asegúrese de obtener uno que pueda manejar el amperaje está creando! [influido por el tamaño del imán, velocidad de centrifugado, distancia entre revistas y bobinas]) y por último un pequeño cojinete de algún tipo que coincida con el tamaño de su eje central). Obviamente necesitarás algunos clavos o pegamento! En el archivo zip de las partes es un esquema de cableado simple que cogí de Youtube para los estatores.
La mejor manera de calcular la potencia que hará de esto es la prueba! Ensayo y Error. Comience con poco, ver qué tipo de amperaje DC lo consigues por la velocidad de rotación (velocidad angular para todos los ingenieros por ahí!) Recomiendo construir los estatores y magholder primero, poniendo en un eje y girar a mano para ver qué tipo de amperaje crean tus bobinas!
Mi meta aquí es ofrecer un sencillo diseño VAWT de todo el mundo construir y aprender. La premisa es simple, velocidad del viento = rotación = generación de energía. Más allá de eso, ser creativo con el diseño! Estos se pueden hacer en super eficientes generadores y magníficas obras de arte de ingeniería!
