Paso 1: Consideraciones de diseño
A menudo hacer múltiplos de piezas, que requiere cambios frecuentes de la herramienta. Muchos de los turners de la radio que hay requieren la eliminación del poste de la herramienta y no son repetibles en cualquier forma. Diseñé este turner radio particular para poder caer y salir del poste de la herramienta al igual que cualquier herramienta. Cuando combinado con una lectura digital (DRO) que cuenta con herramienta de múltiples funciones, puede fácilmente hacer complejo y formas orgánicas que son exactos a dentro de ±. 001".

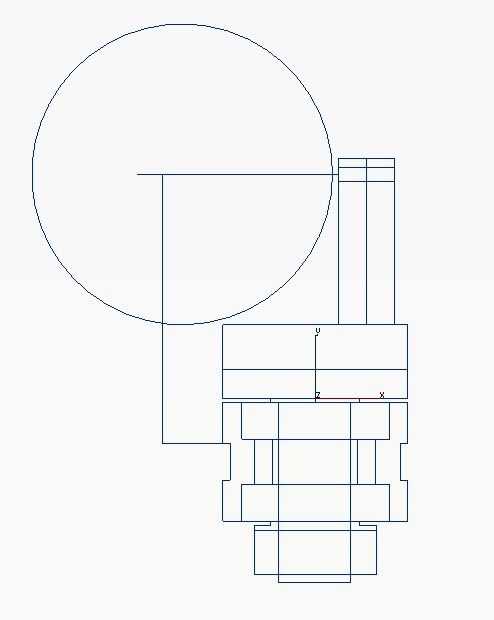

Además de la flexibilidad de cambio rápido, también quería ser capaz de poner esferas de gran diámetro y la opción para dar vuelta a calas cóncavas. El turner de este radio puede activar una bola casi 4" de diámetro y calas de más de 6" en radio. Lo he utilizado para calas con mucho más frecuencia que las esferas.

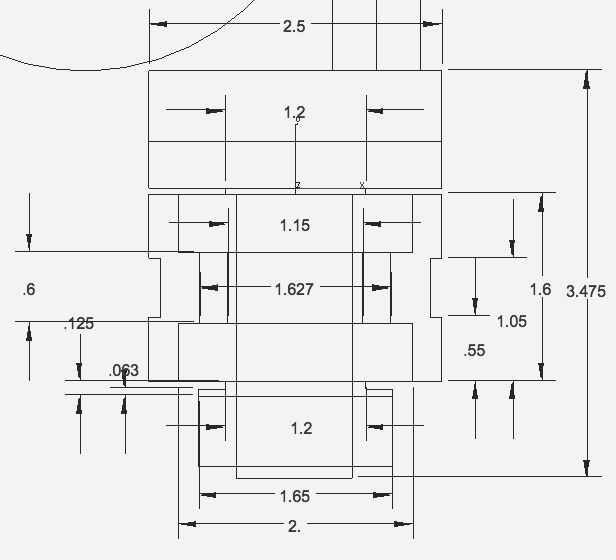

El primer paso en este diseño mide su torno. Este particular turner funciona en una variedad de Tornos, pero está diseñado específicamente para 12" y tornos más grandes. Puede escalarse fácilmente hacia abajo.
