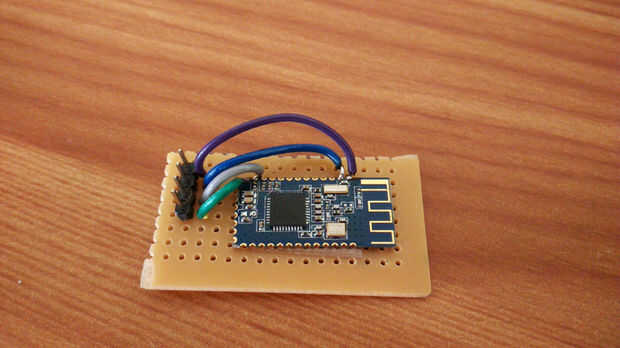

Paso 1: Soldadura del módulo sobre un PCB de propósito general

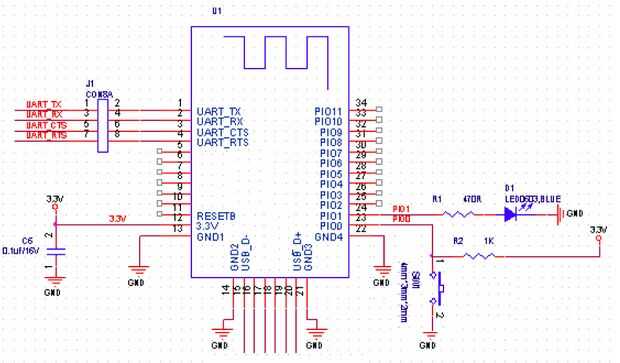

Lo primero que tienes que hacer es soldar el módulo sobre un PCB de propósito general / Junta Directiva matriz / punto de junta. Puede utilizar los cables terminando así en los encabezados de berg (hombres o mujeres), si funciona para usted, pero el PCB sirve como base para el arreglo. Desglose los siguientes cuatro señales de la CC2541 base de HM-10 Bluetooth Smart Transceiver en patillas.
Pin 1 -> Tx en HM-10
Pin 2 -> Rx en HM-10
Pin 12 -> 3.3V en HM-10
PIN 14 13 / Pin -> GND en el HM-10
(Cortesía de imagen PIN: https://urbanjack.wordpress.com/2014/04/27/how-to-build-you-own-bluetooth-low-energy-ibeacon-for-10-diy/ )
