Paso 4: Preparar los pernos

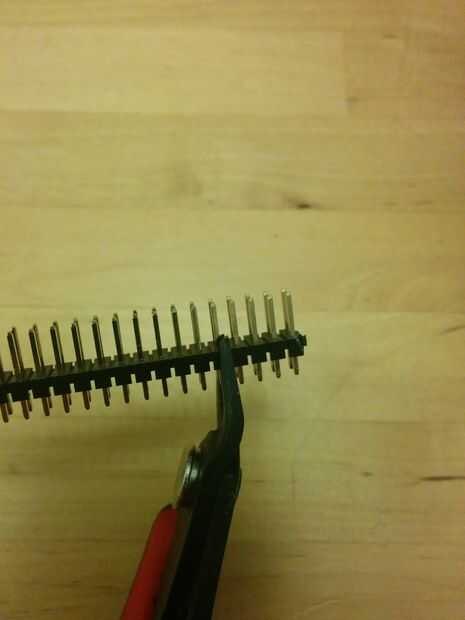

Clip un trozo de 4 x 2 de sus pernos de jefe varón.

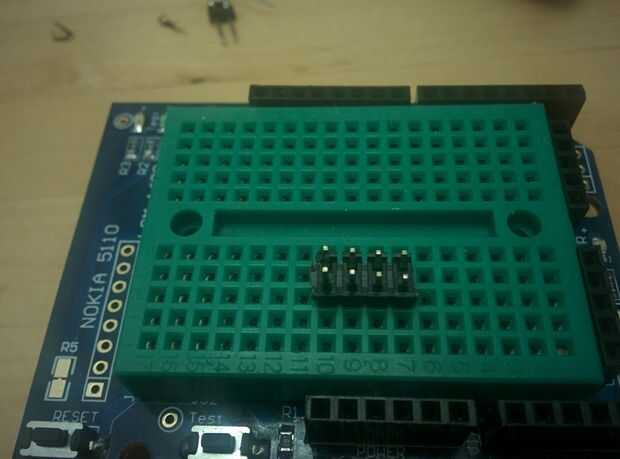

Colocar estos pines en un protoboard (con el extremo más largo hacia en la protoboard) ayuda a mantener todo en su lugar mientras se trabaja en. En la foto es un escudo de Arduino al azar con construido en protoboard.

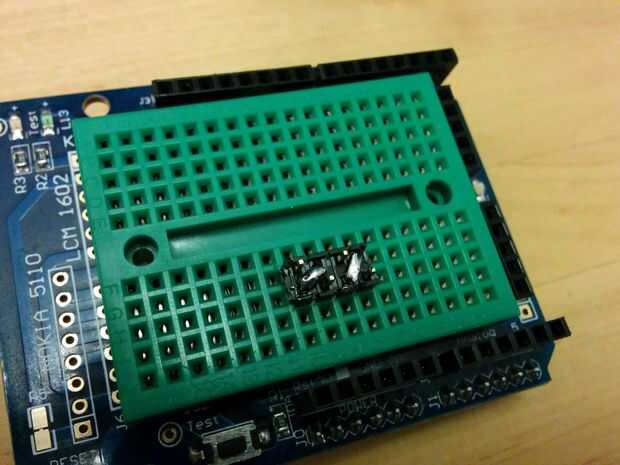

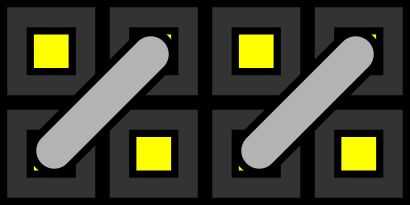

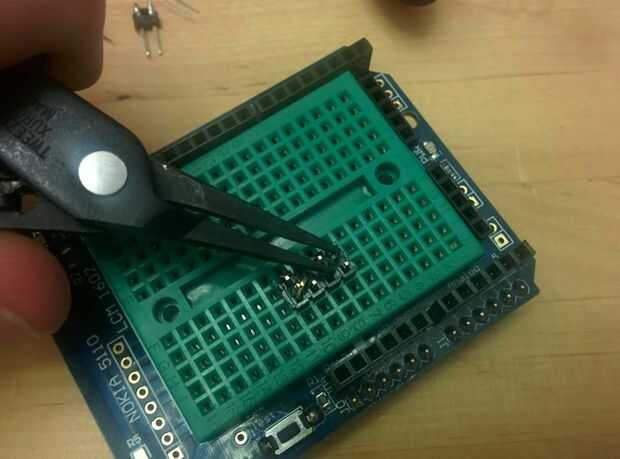

Ahora dos pares de pasadores diagonales deberán ser conectados eléctricamente, como se muestra. Lo hago doblando con cuidado hacia los demás, y luego soldar con una pequeña cantidad de soldadura. Alicates de pinza son útiles aquí como puede caber en lugares muy pequeños.
Debe tenerse cuidado al doblar y soldar estos pines como el que pueden deslizarse hacia arriba y hacia abajo en el encabezado de plástico (la placa ayuda a algo para mantener los pernos de slidingn). Si el calor de la soldadura de hierro quedo demasiado largo puede derretir el soporte de plástico que causan los pines caigan sueltos, y deberá comenzar con un pedazo de dulce encabezado. También al soldar, evitar englobamiento en demasiado lo cual causaría puente no deseados a otros pines, espacio es un poco apretado.
Usted debe terminar con cuatro pernos restantes desplegados en un patrón escalonado, que se soldar nuestros cables.
