Paso 5: Alambre de la soldadura termina a alfileres y acabado

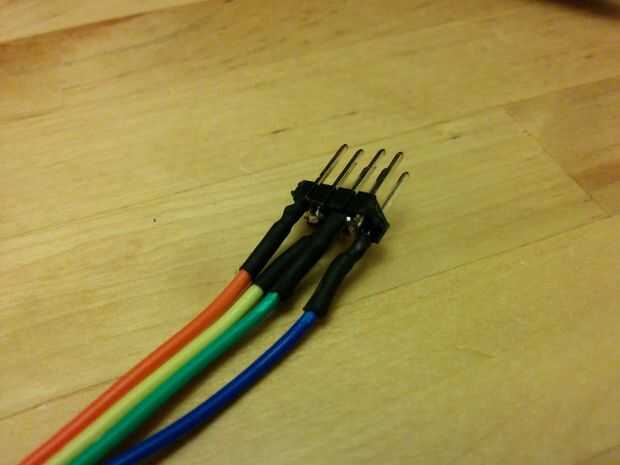

Ahora podemos soldar nuestros cables previamente estañados a los pines del cabezal. Coloque los extremos de alambre recto a lo largo de cada pin y soldadura. Tratar de soldar a lo largo del borde exterior, dando más espacio para evitar cerrar la conexión con las conexiones diagonales.
Al soldar los cables, asegúrese de no cambiar la orientación de ellos; será escalonados, pero todavía debe permanecer en el mismo orden de izquierda a derecha.
Visualmente que no hay pines no deseados fueron puente. Un multímetro puede utilizarse también para comprobar esto.
Empuje el encogimiento del calor sobre las conexiones soldadas y calor con una pistola de calor.

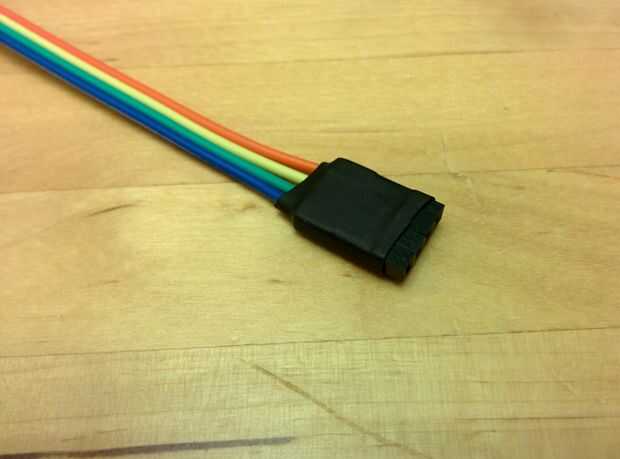

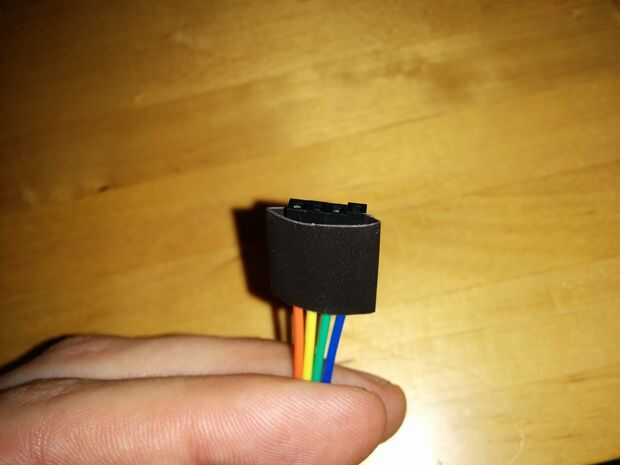

Ahora el otro extremo de los cables, los 4 pines hembra pueden celebrarse junto con un pedazo de 3/8" termo retráctil. Nuevamente Asegúrese de no cambiar el orden de los cables al calentar reducción de éstos.

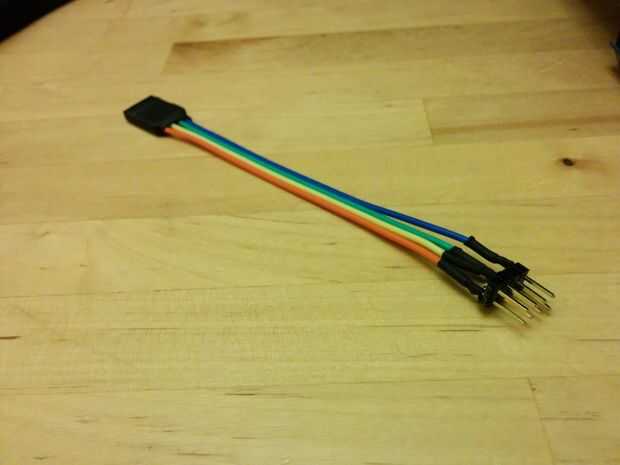

Eso es todo, ahora puede conectarse a un solo rampas (u otro controlador) Z-motor de salida y los dos motores Z conectados en el otro extremo del arnés. Los motores están ahora conectados en serie.
