Paso 9: Configuración Final y prueba

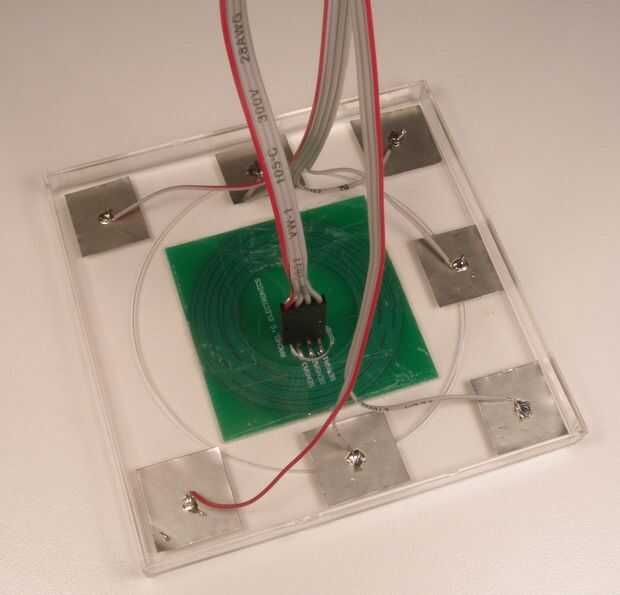

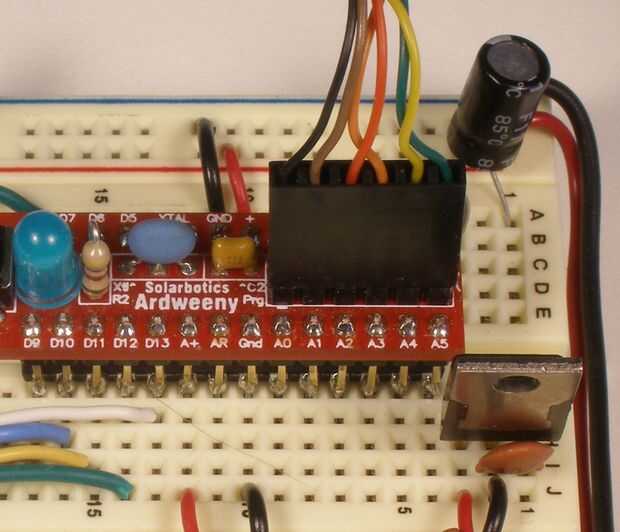

Enchufe el cable de 4 posiciones que no corte en los pernos de la cabecera del módulo de la rueda. Tenga en cuenta que la rueda sólo tiene 3 pines! Conectar la cabecera para que el cable rojo no se utiliza. El otro extremo del cable debe insertar en los pernos 15,16,17,18 con el cable rojo va al pin 18. (ver cuadro abajo).
Cables de las teclas deben conectar el cable rojo del cable de 3 posiciones va al pin 3 (clave 1) y el cable rojo del cable 4-posición va al pin 9 (clave 7).

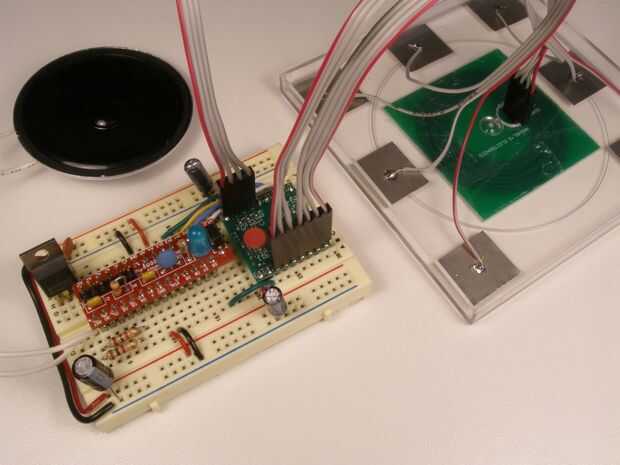

Comprobar que tienes el altavoz conectado y los dos condensadores de filtro de línea de energía se instalan junto al + pernos V y GND de la ruptura.
LA CONFIGURACIÓN DE PRUEBA
Ahora es el momento para conectar el cable FTDI y cargar el código de prueba para asegurarse de que tiene todas las conexiones bien. Si usted está utilizando el cable FTDI de adafruit mencionado al principio de este tutorial, y que esté ejecutando Windows, puede que necesite hacer este ajuste (Desplácese hacia abajo hasta la ' compatibilidad de Arduino. Gracias LadyAda!) para el Ardweeny obtiene reset automáticamente si no lo has hecho ya. Si usas el breakout FTDI que Soarbotics vende, debe comprobar con su sitio web si tienes problemas de carga.
- Descargar la biblioteca de 7_Key_Slider de la electrónica de Rachel (7 K zip)
- Descomprimir el archivo y guárdelo a bibliotecas de documentos de Arduino/carpeta (haga la carpeta bibliotecas si no tiene uno ya)
- En el IDE de arduino, ir a Sketchbook/bibliotecas/QT1106/Default_Example y ejecutar el ejemplo de código con el Serial Monitor encendido y ver que las teclas y el cursor responden todos.
¿Funciona? ¡ Excelente! Vamos a poner todo junto una carga el firmare de la rueda de la música en el siguiente paso
¿No funciona? Doble Compruebe sus conexiones en el protoboard y asegúrese de que usted es capaz de cargar correctamente por un simple parpadeo código de programación. Si sigues teniendo problemas para obtener datos clave y rueda por el sensor, puede email support (en) rachelselectronics (punto) com para obtener ayuda.
