Paso 1: Para soldar los pernos del jefe superior
Se se sueldan los pasadores de la cabecera en dos pasos:
- En primer lugar, los pasadores en la parte superior que conectan a los cables de puenteo.
- Los pasadores en la parte vaya en su protoboard.
Aquí vamos.

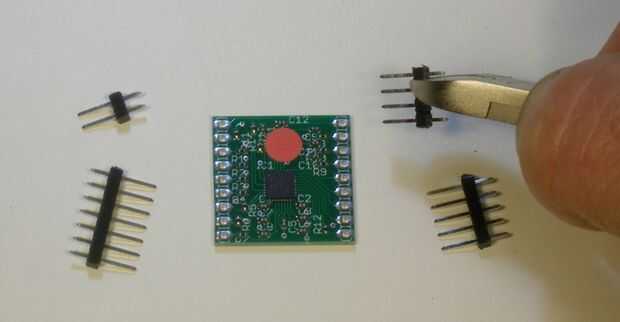

Cortar las patillas de la cabecera en secciones. Me parece que usando un recorte de alambre es el mejor método.
Las filas de dos encabezado que vienen en el kit tienen 9 pines. Romper uno en dos secciones: 2-pernos y pernos de 7. Éstos se van en el lado izquierdo del tablero. Ahora rompe la fila de 3 secciones una de 5 pines, uno de 3 pines y uno solo solo pin.

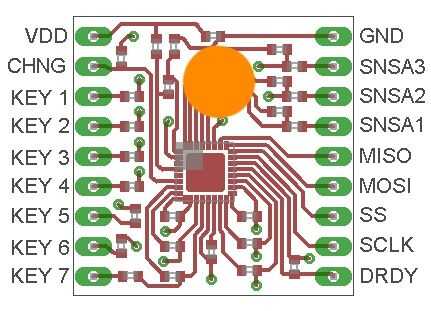

Ahora estamos listos para configurar y los encabezados en el arranque de la soldadura. Esto lo haremos en dos etapas, la primera etapa será voltear el tablero boca abajo y los primeros alfileres en lugar de la soldadura. La fila de 7 pines entra los agujeros con la etiqueta clave1, clave2, clave3, llave4, KEY5, KEY6, KEY7 y la fila de 3 pines en los orificios marcados SNSA1, SNSA2, SNSA3.

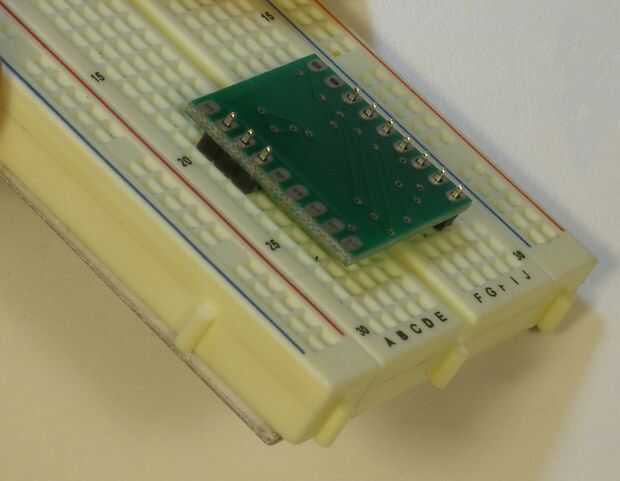

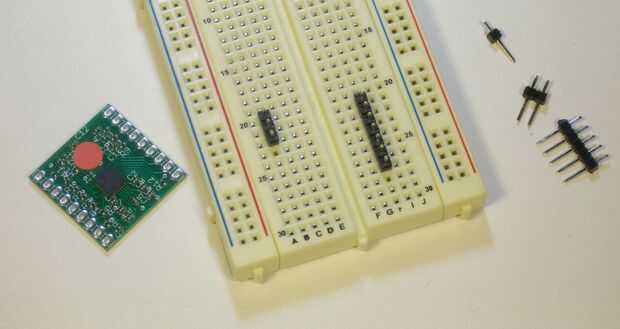

La mejor manera de soldadura en los pernos de la cabecera es poner las clavijas en un protoboard primero, entonces puede caer la Junta en y usted sabrá que las piezas están todos alineadas bien. Compruebe los cuadros a continuación para ver cómo las clavijas de haz presentadas para este primer paso. Luego coloque el desglose al revés en los pernos como se muestra.
- Asegúrese de examinar detenidamente las fotos así que hacerlo bien!

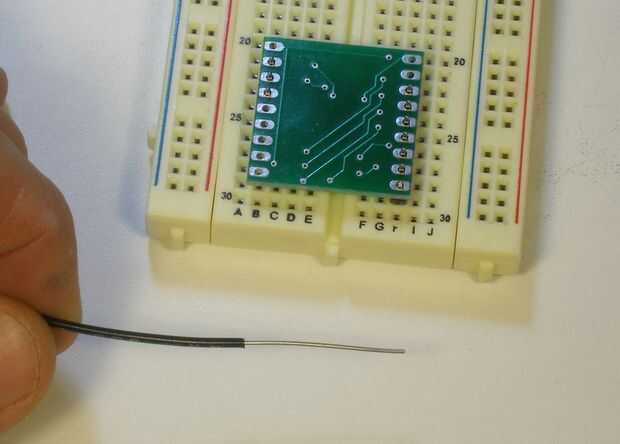

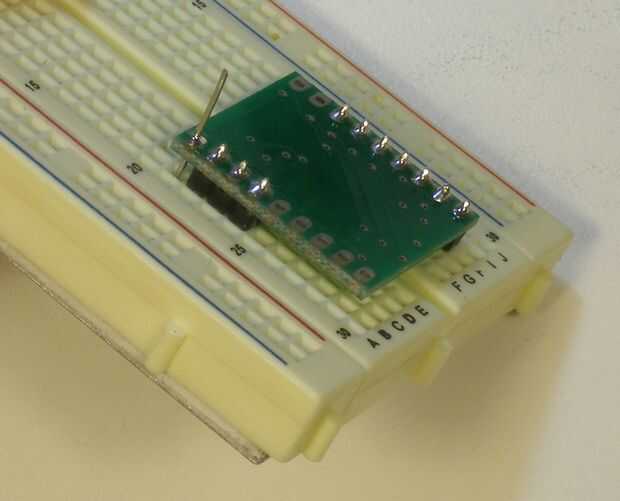

Pero eso no es todo. El pin GND debe ser accesible desde ambos lados de la Junta. Así que Pele y corte un pedazo de alambre lo suficientemente larga para extenderse en ambos lados de la ruptura
.

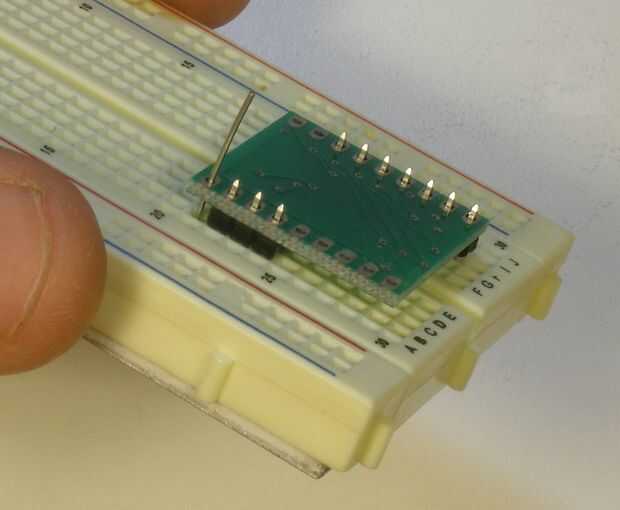

Recuerde que el breakout es colocado boca abajo en este paso. Calentar la plancha y los cabezales de soldadura! Tengo fotos por debajo de la soldadura de puntos para seguir.

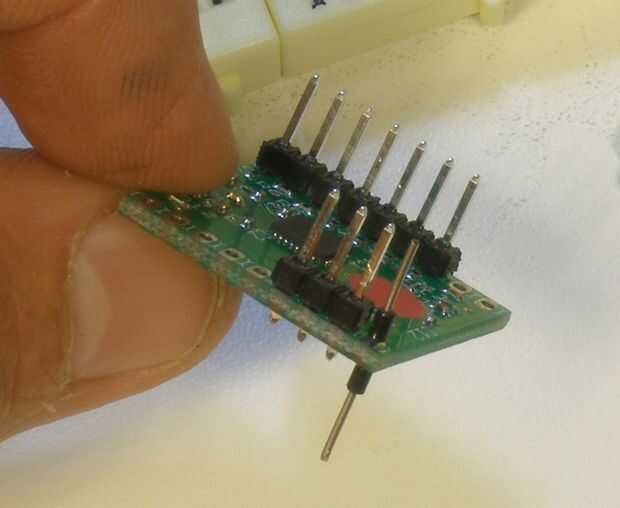

Tire el desglose de tu protoboard muy cuidadosamente. Balanceo hacia adelante y hacia atrás un poco puede ayudar a aliviar. Ahora tome esa longitud del aislamiento que quitó a hacer el pin GND y cortar dos piezas pequeñas que servirán para aislar a ambos lados de nuestro pin GND.
¡ Excelente! en el siguiente paso.
