Paso 1: Sobre el CapSense biblioteca y detección capacitiva...
Para proyectos relacionados con el sensores capacitivos más, utilicé la biblioteca CapSense. El playground de arduino tiene una buena explicación de la biblioteca Capsense . Sin embargo, si usted es un principiante en Arduino, I' m seguro usted entendería sólo la mitad de lo que está escrito allí. Por lo tanto aquí tengo una explicación simplificada...
Sensores capacitivos:
Táctil capacitiva de detección es una forma de toque humano sintiendo, que requiere poca o ninguna fuerza. Puede ser utilizado para detectar contacto humano a través de más de un cuarto de pulgada de plástico, madera, cerámica u otro material aislante (no cualquier tipo de metal aunque), lo que permite el sensor se oculten totalmente visual.
¿Por qué táctil capacitiva?
- Cada sensor táctil requiere solamente un cable conectado a él.
- Puede ocultarse en cualquier mmaterial no metálico.
- Se puede utilizar fácilmente en lugar de un botón.
- Puede detectar una mano de unas pocas pulgadas de distancia, si es necesario.
- Muy barato.
¿Cómo funciona?
El sensor de la placa y su cuerpo forma un condensador. Sabemos que un capacitor almacena carga. Más su capacitancia, la carga mayor puede almacenar.
La capacitancia del sensor táctil capacitiva depende lo cerca la mano a la placa.
¿Qué hace el Arduino?
Básicamente el arduino mide cuánto tiempo el condensador (es decir, el sensor de contacto) tiene a cargo, lo que le da una estimación de la capacidad.
La capacitancia puede ser muy pequeña, sin embargo el Arduino lo mide con precisión.

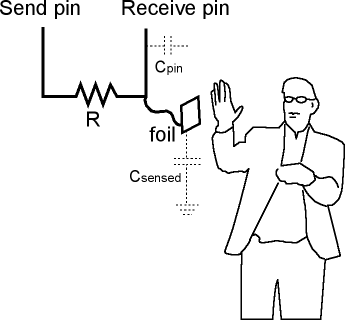

Una forma de uso táctil capacitiva en un proyecto es utilizar la biblioteca CapSense. Para la biblioteca Capsense, arduino utiliza un enviar pin y cualquier número de pines de recepción necesaria. Un pin de recepción está conectado con el conector de envío a través de un medio de resistencia de alto valor.
Aquí están algunas pautas para resistencias pero asegúrese de experimentar una respuesta deseada.
- Utilice una resistencia de 1 megohm (o menos quizás) para absoluta touch para activar.
- Con una resistencia de 10 Megaohmios el sensor comenzará a responder 4-6 pulgadas de distancia.
- Con una resistencia de 40 megaohmios el sensor comenzará a responder 12 a 24 pulgadas de distancia (depende el tamaño de la hoja). Tamaños comunes de resistencia generalmente terminan en 10 megohm para que tenga para soldadura cuatro 10 megohm resistencias fin para terminar. Un trueque con resistencias más grandes es que el aumento de la sensibilidad del sensor significa que es más lento.
* Estas pauta de valor de la resistencia es sólo para el uso de la biblioteca CapSense. El último proyecto no utiliza esta biblioteca.
Resumen: Táctil capacitiva sensores requieren poca o ninguna fuerza. La biblioteca CapSense puede ser utilizada para hacer múltiples sensores al tacto con Arduino.
