Paso 7: Toque de luz controlada:-Añadir un relé...
Así que tienes una LED táctil controlada. ¿Y qué? Usted puede hacer el proyecto un poco más útil mediante el control de los aparatos como las luces y ventiladores con tacto. Y afortunadamente, sólo necesita añadir un relé a la Arduino para hacerlo.

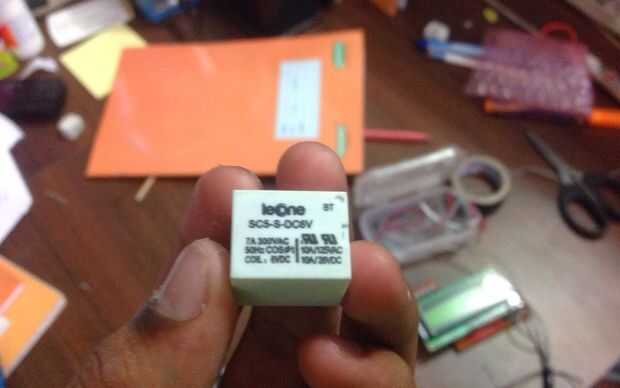

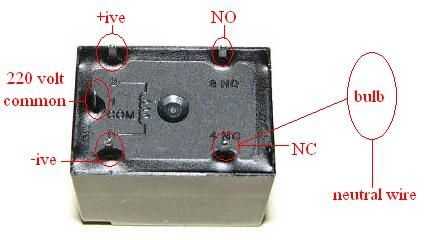

¿Qué es un relé?
Un relé es un interruptor operado eléctricamente. Generalmente relés utilizan un electroimán para operar mecánicamente un interruptor aislado. Su principal función es utilizar un pequeño voltaje para activar/desactivar un alto voltaje o alta corriente por separado. Es útil para el control de dispositivos de red con circuitos pequeños o micro controladores.
Para aprender más sobre relés, Compruebe hacia fuera este gran Instructable - cómo electrónicos interruptores trabajo para Noobs: relés y transistores

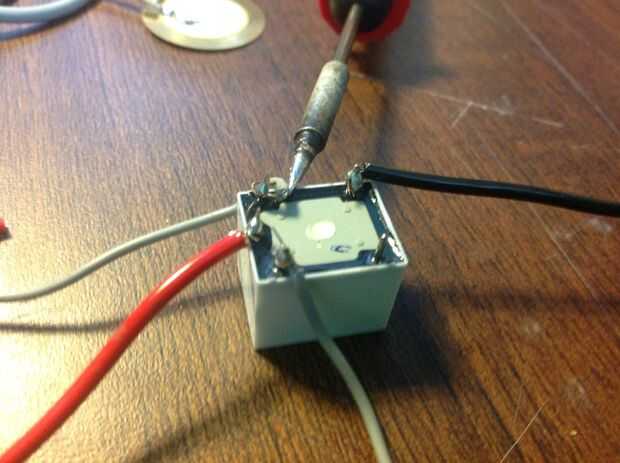

El circuito:

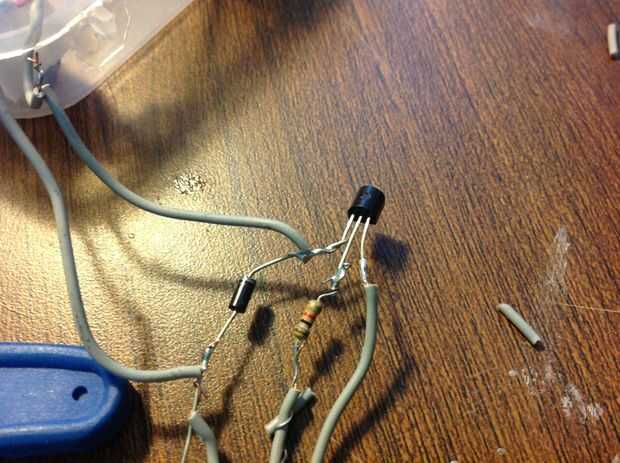

El Arduino no puede suministrar suficiente corriente para operar un relé, por lo tanto necesita un transistor BC547. El transistor amplifica la corriente de Arduino para activar el relé. Para ayudar en la verificación de la comprensión este útil video - Cómo Control de relés con Arduino

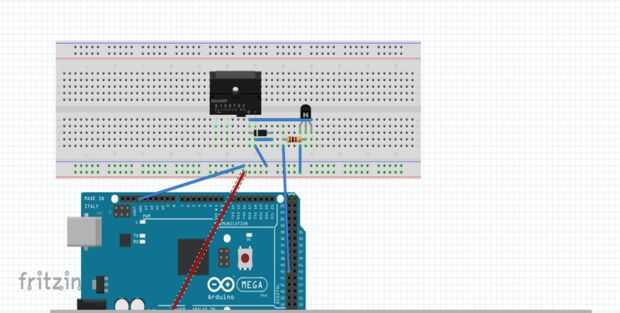

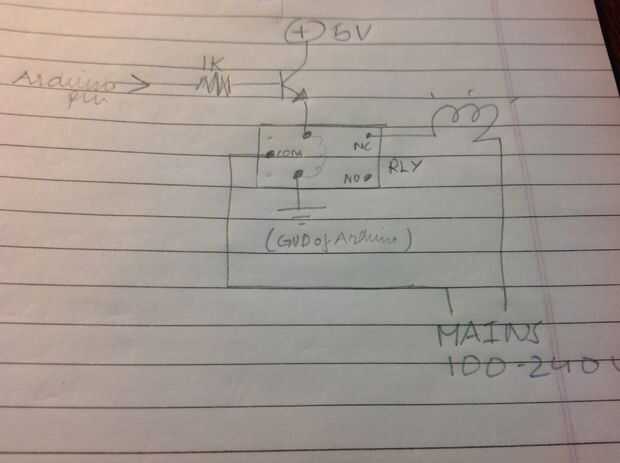

He proporcionado el diagrama del circuito para el transistor y relé. Hay también un diagrama de protoboard de Fritzing para ayudarle a comprender las conexiones.

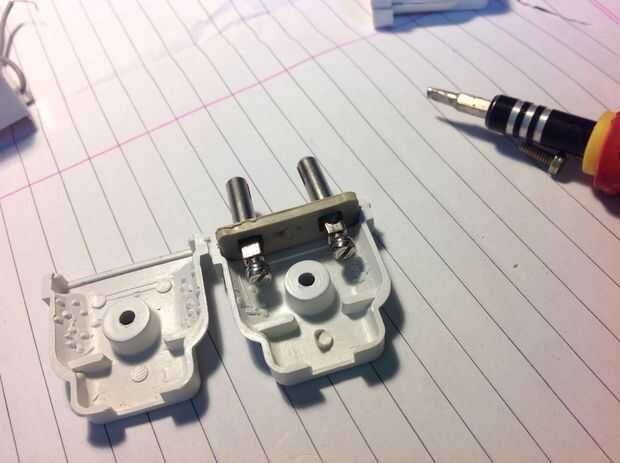

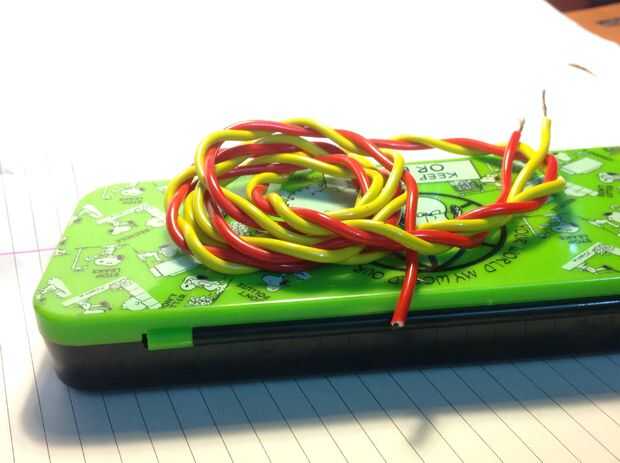

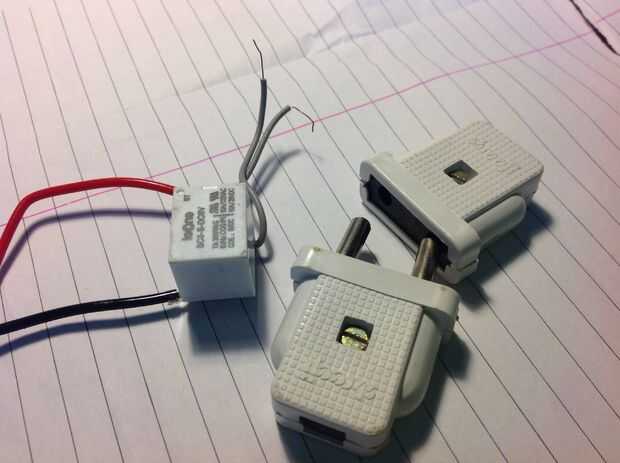

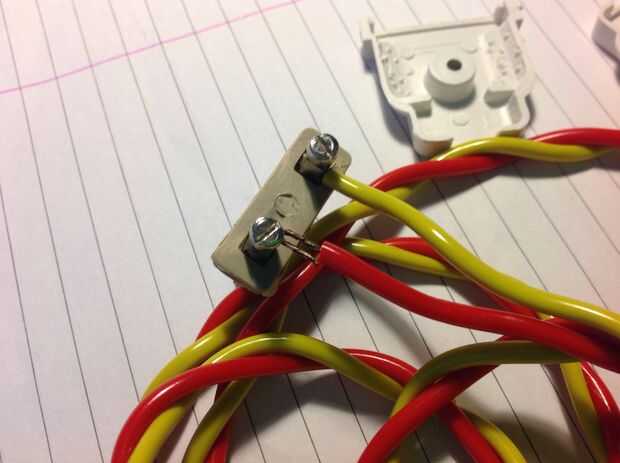

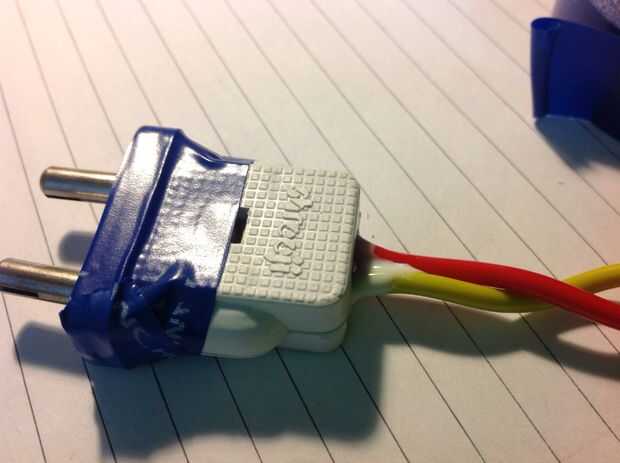

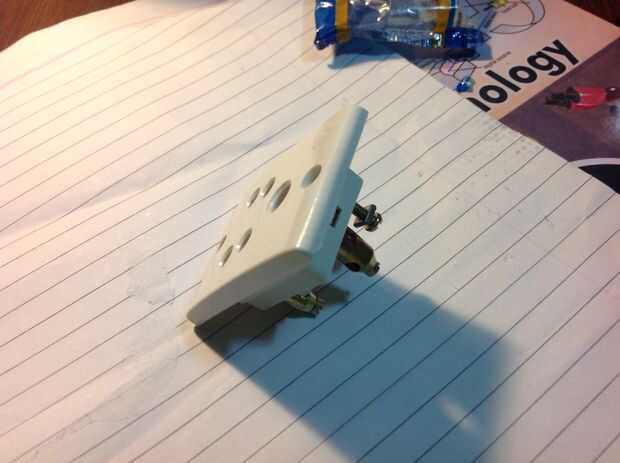

Después de prepare el enchufe macho como se muestra en las fotos anteriores...
