Tutorial Arduino: Sensores de tacto capacitivo (8 / 21 paso)

Paso 8: Toque de luz controlada:-hacer una caja para el Relais...

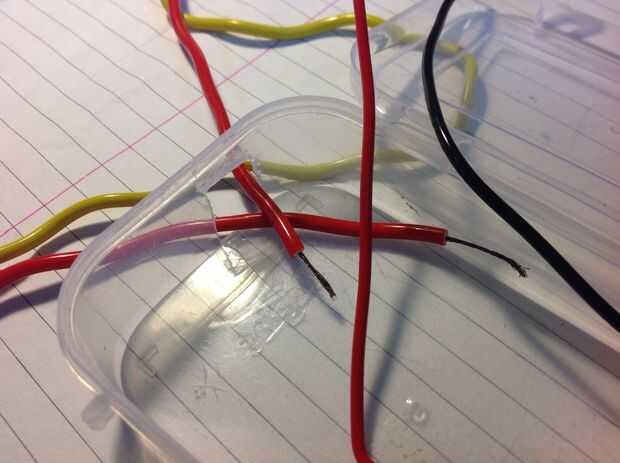

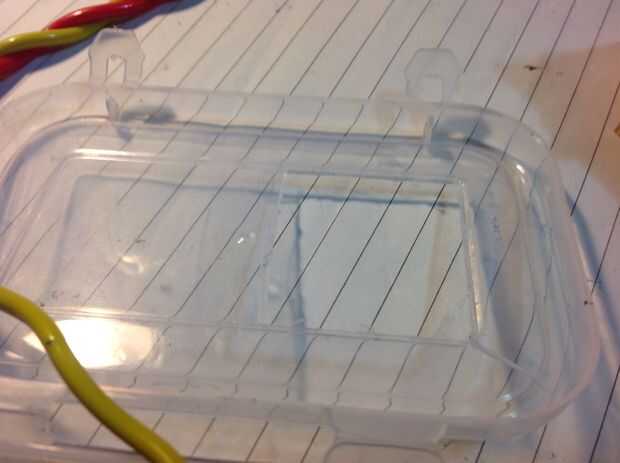

Usé una caja de plástico de 5 * 2 * 2 pulgadas para la transmisión y los cables de la vivienda. Puede ser una poco demasiado grande, pero lo suficientemente buena para demostración. Mi intención principal era separar los cables de alta tensión de Arduino y mi cuerpo.

Preparar el cuadro:

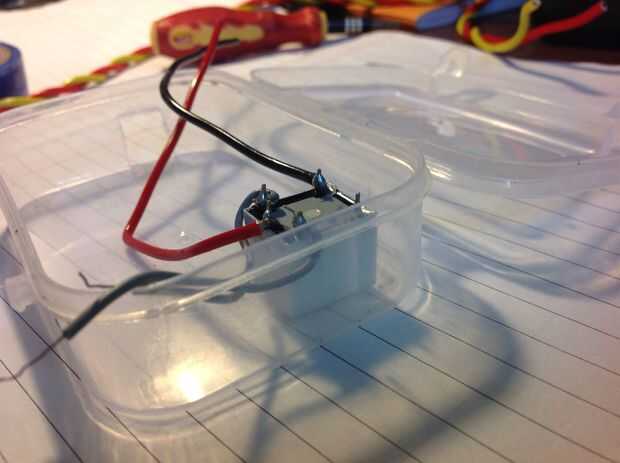

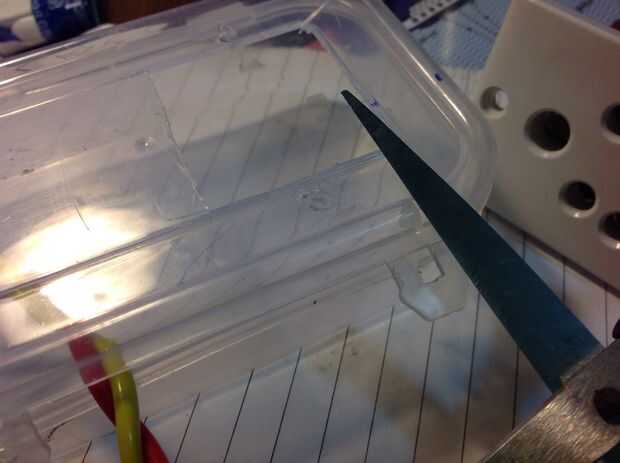

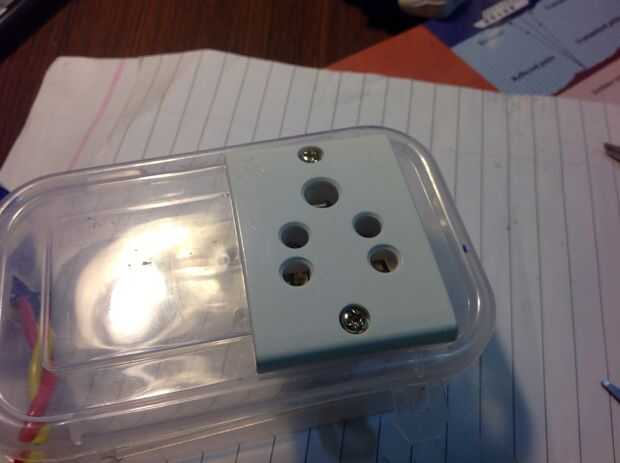

Corte un agujero cuadrado de la tapa de la caja para montar el conector hembra. Realice los orificios para los tornillos y montar el enchufe. Pega el relé, a la parte inferior de la caja.

Haga las conexiones:

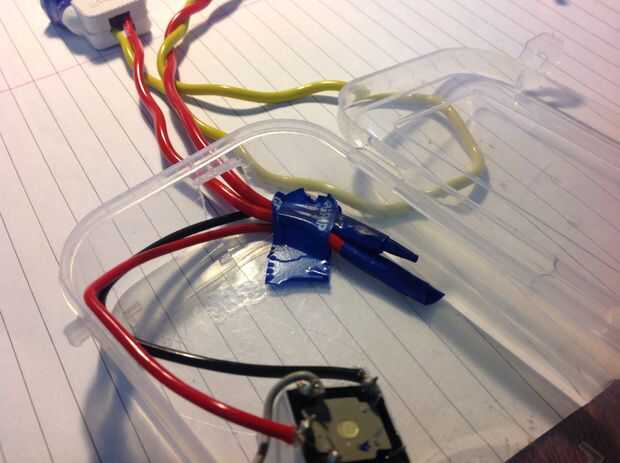

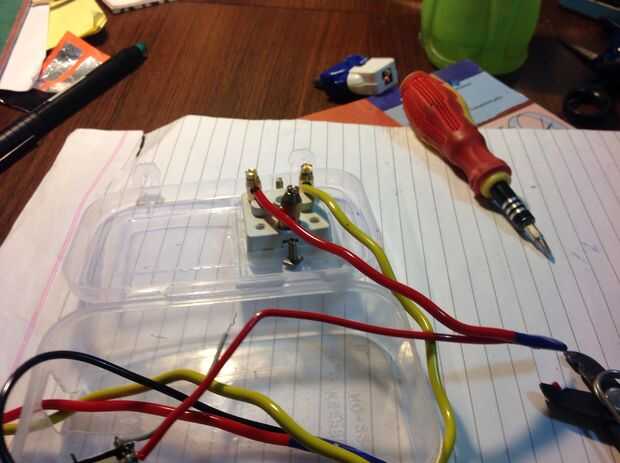

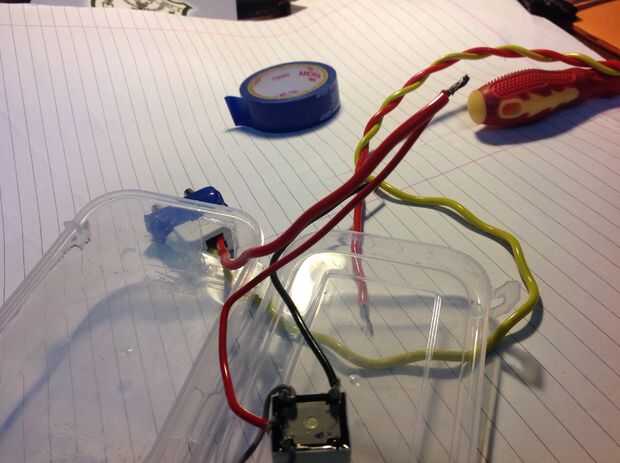

El circuito de alta tensión es muy simple. Sigue las imágenes y las marcas o los siguientes pasos:

  1. COM del relé a un terminal de la red de suministro.
  2. Relé NO a un terminal del aparato.
  3. La otra terminal de la red a la terminal 2 del aparato.
