Tutorial básico de Arduino Bluetooth Control (3 / 5 paso)

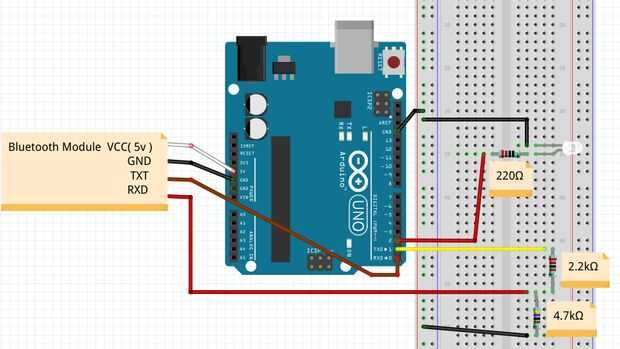

Paso 3: esquemas

El circuito es tan simple:

Pines de Arduino: Breadboard: resistencia: Módulo Bluetooth:

RX (Pin 0)---2.2KΩ---TX
TX (Pin 1)------------------------------------------------RX
5v-----------------------------------------------------------5v
Gnd--------------------------------------------------------Gnd
PIN2, Gnd---Led---220Ω
RX------------------------------------4.7Ω---------------Gnd

Notas y consejos: Necesita eliminar los cables RX y TX cuando está cargando el bosquejo a su Arduino.

Si el módulo de Bluetooth HC-05 pide una contraseña, es' 1234′.

A veces las personas conectan el TX del módulo bluetooth a el TX del Arduino... que está mal y no funcionará. Asegúrese de que usted conecte él correctamente, el TX RX y RX en el TX.
