Paso 13:.: grandes cargas:. (Relés) - CIRC11
Lo que estamos haciendo:

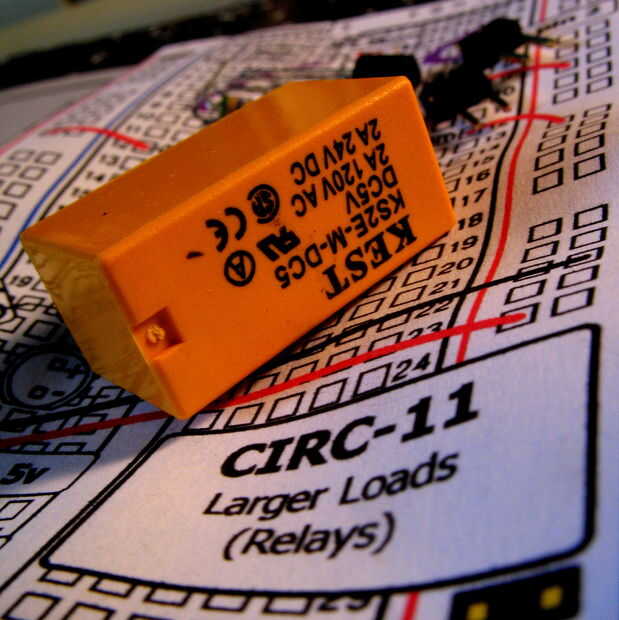

El circuito final es un poco de una prueba. Combinamos lo que aprendimos sobre el uso de transistores en CIRC03 para el control de un relé. Un relé es un interruptor mecánico eléctricamente controlado. Dentro de la cajita de plástico es un electroimán que, cuando está energizado, causa un interruptor para el viaje (a menudo con un sonido muy satisfactorio). Usted puede comprar relés que varían en tamaño de un cuarto del tamaño de uno en este juego hasta tan grande como una nevera, cada uno capaz de cambiar una cierta cantidad de corriente. Son inmensamente divertidos porque hay un elemento de la física a ellos. Mientras todo el silicio que hemos jugado con este punto es divertido a veces solo quiero conectar un centenar interruptores para el control de algo magnífico. Relés de darán la capacidad de soñar para arriba entonces controlar con tu Arduino. Ahora a la tecnología de hoy para controlar el pasado. (El diodo 1N4001 actúa como un diodo flyback para más detalles sobre por qué su allí visite: http://tinyurl.com/b559mx)

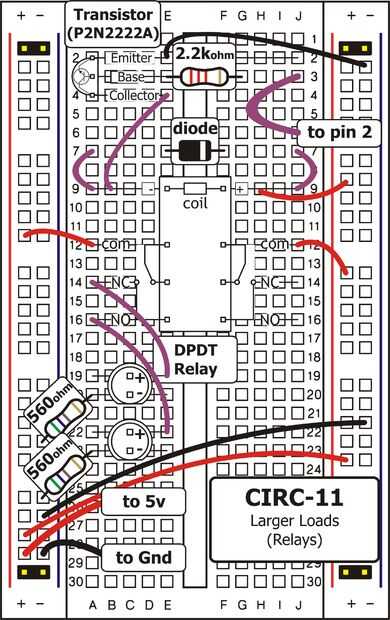

(también puede descargar la hoja de diseño del tablero de la parte inferior de este paso)

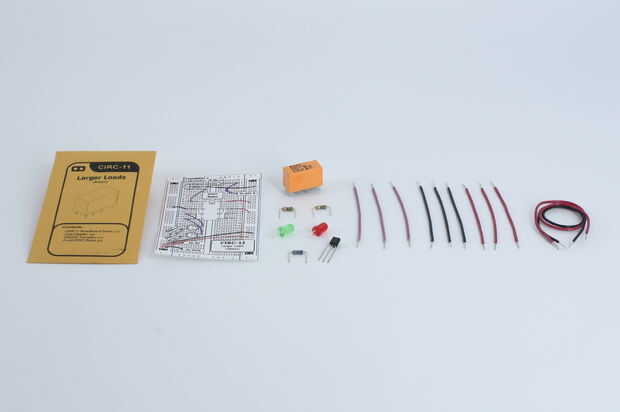

Las partes:
- Protoboard de CIRC-11 hoja
- Jefe del pin 2 (x4)
- Transistor (P2N2222AG) (x 1)
- Relé (DPDT) (x1)
- 2.2 k ohmios resistencia (rojo-rojo-rojo) (x1)
- 560 ohm Resistor (rojo-rojo-rojo) (x2)
- LED de 5mm rojo (x1)
- LED de 5mm verde (x1)
- Diodos (1n4001) (x 1)

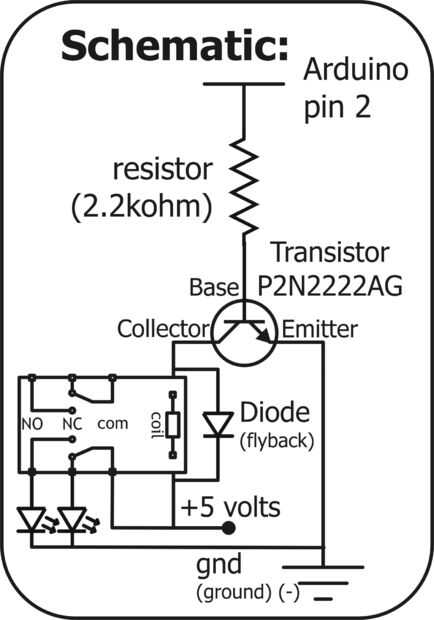

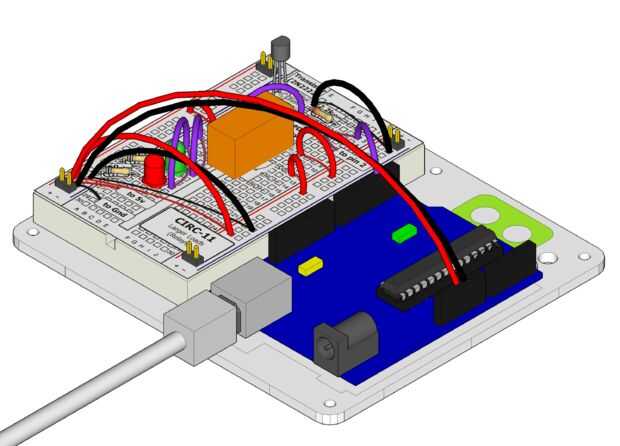

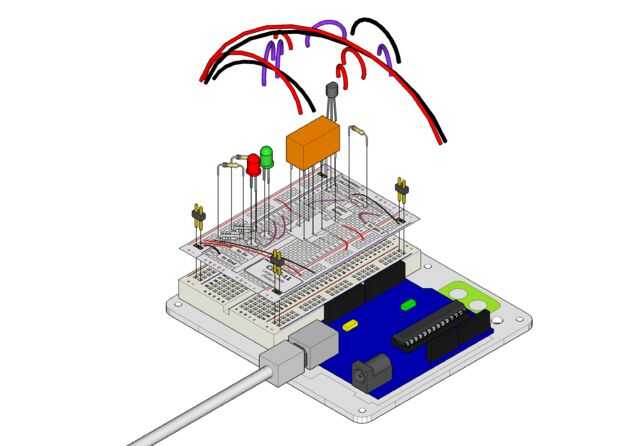

El circuito y conectar todo:

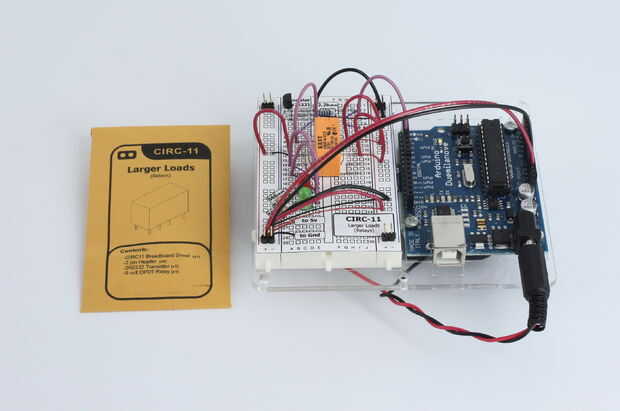

Un pequeño Video de todo lo que está enchufado
El código: - File > Sketchbook > ejemplos > Digital > Blink
¿No funciona?
- No pasa nada - el código de ejemplo utiliza el pin 13 y tenemos el relé conectado al pin 2. Asegúrese de que hacer este cambio en el código.
- No hay sonido de clic - absolutamente no funciona la parte del circuito de la bobina o transistor. Comprobar que el transistor esté conectado de la manera correcta.
- No funciona bien - los relés incluyen están diseñados para soldar en lugar de utilizar en un protoboard. Como tal deberá presionar para asegurar que funciona. (y puede saltar de vez en cuando)
Lo que es mejor:
Controlando un Motor
En CIRC-03 controla un motor con un transistor. Sin embargo si usted quiere controlar un motor un relé es una buena opción. Para hacer este saque el LED rojo y conectar el motor en su lugar (Recuerde omitir la resistencia de 560 Ohm)
Control de dirección del Motor
Un poco de una mejora complicado hasta el final. Para controlar la dirección del spin de un DC motor debemos invertir la dirección del flujo actual a través de él. Para hacer esto manualmente invertimos los cables. Hacerlo eléctricamente requerimos algo que llama un puente en h. Esto puede hacerse usando un relé DPDT para controlar la dirección del motor, conectar el circuito a continuación (DPDT Relay-puente H).
Parece complicado pero se puede lograr usando sólo unos cables extras. Darle una oportunidad.
