Paso 2:.: algunos conceptos básicos:.
(puede omitir este paso si quieres, como la mayoría de los puede ser recogida a lo largo de la manera)
Titular de Arduino
Mientras que es fácil de circuitos prototipo con un Arduino y un protoboard al lado de ella encontramos es difícil mover esta última. Para combatir esto utilizamos una pieza de acrílico cortado laser, que se conectar el Arduino y protoboard a. Esto está incluido en el kit completo, o si desea hacer su propio, los ficheros de diseño pueden encontrarse aquí (en Thingiverse).

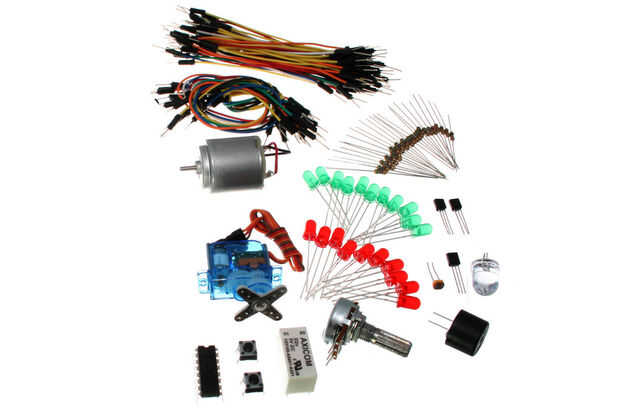

Componentes electrónicos
Aquí está un breve resumen de cada uno de los componentes que vamos a utilizar
- LED (Diodo emisor de luz) - emite una luz cuando se pasa una pequeña corriente a través de él. Tienden a parecerse a bombillas miniatura. Es necesario tener en cuenta que son polarizadas y sólo funciona en una dirección (el cable más largo indica el cátodo o positivo). Para más detalles: http://tinyurl.com/zhpyv
- Diodo - el equivalente electrónico de una válvula unidireccional. Permitiendo que la corriente fluya en una dirección pero no la otra. Generalmente identificables ya que son un cilindro con los cables a los extremos y un centro de la línea que indica la polaridad. Para más detalles: http://www.tinyurl.com/ysz57b
- Resistencia - restringe la cantidad de corriente que puede fluir a través de un circuito. También un cilindro con los cables a los extremos. El valor de la resistencia se muestra utilizando un sistema de codificación de color. Para más detalles: http://www.tinyurl.com/cmeqw5
- Transistor - utiliza una pequeña corriente para cambiar o amplificar una corriente mucho más grande. Vienen en una variedad de paquetes diferentes. Para más detalles: http://tinyurl.com/eazkn
- Hobby Servo - un pequeño motor, caja de cambios y control de circuitos. Toma un pulso temporizado y la convierte en una posición angular. Para más detalles: http://tinyurl.com/4zo4he
- Motor de corriente continua - un pequeño motor que gira por supuesto cuando una corriente pasa a través de él. Para más detalles: http://tinyurl.com/d826yh
- Elemento piezoeléctrico - emitirá un chasquido cuando es pulsado, si se envía una secuencia de pulsos emitirá un tono. Para más detalles: http://tinyurl.com/38crmu
- Circuito integrado - paquetes de cualquier gama de la electrónica complicada dentro de un estuche fácil de usar. Para más detalles: http://tinyurl.com/87k4d
- Pulsador - completa un circuito cuando se presiona: para más detalles: http://tinyurl.com/cmts7d
- Potenciómetro de (Resistencia variable) - produce una dependiente de la resistencia variable en la posición angular del eje. Para más detalles: http://tinyurl.com/28pbhd
- Fotorresistencia - produce un cargo de resistencia variable en la cantidad de luz incidente. Para más detalles: http://tinyurl.com/c2wdkw
Programación Arduino
El Arduino se programa en C como lenguaje. Los detalles completos pueden encontrarse en la referencia en línea.
http://Arduino.CC/en/Reference/homepage
